申请日2017.02.23
公开(公告)日2017.09.01
IPC分类号H05K3/00
摘要
本实用新型公开一种PCB溢流水处理系统，包括：线路磨板机、阻焊磨板机、蚀刻机、废水处理中心、回收罐以及专用水管，所述回收罐上设有进水口与出水口，回收罐与磨板机之间以及回收罐与蚀刻机之间通过专用水管连接，回收罐上安装有水泵，通过水泵控制水的流动。本实用新型通过将从线路磨板机与阻焊磨板机中排出的水收集于回收罐中，再将回收罐中的水导流到蚀刻机中进行二次利用，减少了水资源的浪费，节约用水成本。
权利要求书
1.一种PCB溢流水处理系统，包括：若干磨板机、蚀刻机以及废水处理中心，其特征在于，还包括回收罐以及水管,所述回收罐数量为1个，其上设有通过水管与磨板机的出水口连接的若干入水口以及一通过水管与所述蚀刻机的进水口连接的出水口,所述蚀刻机上还设有通过水管与所述废水处理中心的进水口连接的出水口，所述磨板机出水口出来的废水通过水管流至回收罐，经过回收罐回收后，供给所述蚀刻机使用。
2.根据权利要求1所述的PCB溢流水处理系统，其特征在于，所述回收罐的出水口处安装有水泵，所述水泵用于将回收罐的水抽送给蚀刻机使用。
3.根据权利要求1所述的PCB溢流水处理系统，其特征在于，所述磨板机包括线路磨板机与阻焊磨板机，所述线路磨板机的数量为1，所述阻焊磨板机的数量为1，所述回收罐入水口的数量为2。
说明书
一种PCB溢流水处理系统
技术领域
本实用新型涉及PCB线路板领域，尤其涉及一种PCB溢流水处理系统。
背景技术
PCB(Printed Circuit Board),中文名称为印制电路板，又称印刷线路板，是重要的电子部件。在制造PCB的过程中需要大量用水，用水处主要集中在各种磨板机、清洗机以及蚀刻机等。有些工序过后水变得很脏，只能排入废水处理中心，但有些工序过后水仍然比较清洁，如果直接排入废水处理中心，会造成水资源浪费，增加企业成本。
因此，现有技术存在缺陷，需要改进。
实用新型内容
本实用新型的目的是克服现有技术的不足，提供一种PCB溢流水处理系统，能够使水循环利用，减少水资源浪费，节约企业成本。

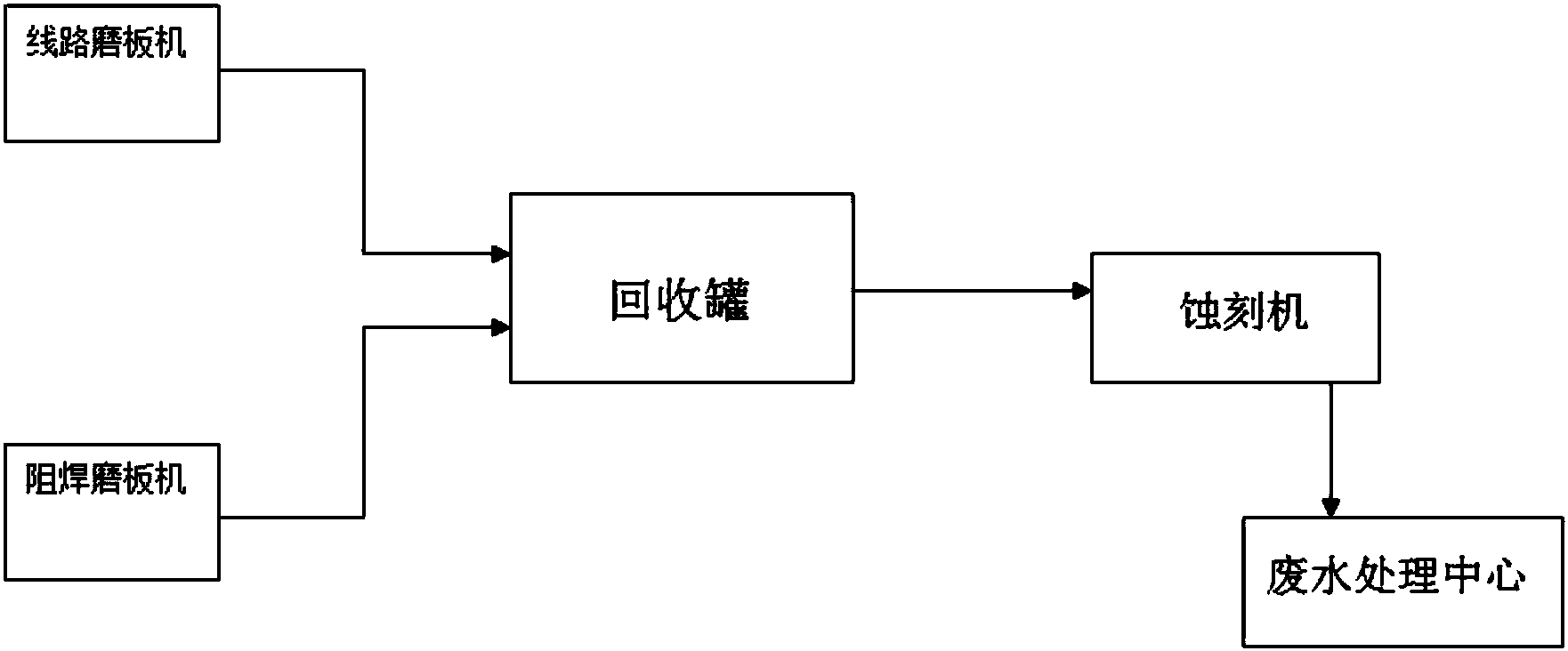

本实用新型的技术方案如下：一种PCB溢流水处理系统，包括：若干磨板机、蚀刻机、废水处理中心、回收罐以及水管,所述回收罐数量为1个，其上设有通过水管与磨板机的出水口连接的若干入水口以及一通过水管与所述蚀刻机的进水口连接的出水口,所述蚀刻机上还设有通过水管与所述所述废水处理中心的进水口连接的出水口，所述磨板机出水口出来的废水通过水管流至回收罐，经过回收罐回收后，供给所述蚀刻机使用。
进一步地，所述回收罐的出水口处安装有水泵，所述水泵用于将回收罐的水抽送给蚀刻机使用。
进一步地，所述磨板机包括：线路磨板机与阻焊磨板机，所述线路磨板机的数量为1，所述阻焊磨板机的数量为1，所述回收罐入水口的数量为2。
采用上述方案，本实用新型通过将从线路磨板机与阻焊磨板机中排出的水收集于回收罐中，再将回收罐中的水导流到蚀刻机中进行二次利用，减少了水资源的浪费，节约用水成本。
