申请日2017.02.23
公开(公告)日2017.05.31
IPC分类号C02F3/32; E02D17/20
摘要
本发明公开了一种河道污水净化及滑坡治理的立体系统，包括：第一植物垫、第二植物垫和第三植物垫，所述第一植物垫分别平铺在一段河道的底部，所述第二植物垫分别斜放在与第一植物垫对应的河道两侧坡面下部，所述河道两侧顶部设置有沿坡面向下延伸至第二植物垫顶部的喷播层，所述第一植物垫上表面设置有经第二植物垫和喷播层延伸至河道顶部的第一限位网，所述河道中设置有位于第一植物垫上方的漂浮床，所述第三植物垫分别设置在漂浮床上，所述第三植物垫上设置有与漂浮床相连接的第二限位网。通过上述方式，本发明所述的河道污水净化及滑坡治理的立体系统，实现河水的净化，形成立体的河道绿化、净化和加固系统。
权利要求书
1.一种河道污水净化及滑坡治理的立体系统，用于河道内水流的净化以及两侧坡面的绿化防滑坡治理，其特征在于，包括：第一植物垫、第二植物垫和第三植物垫，所述第一植物垫分别平铺在一段河道的底部，所述第二植物垫分别斜放在与第一植物垫对应的河道两侧坡面下部，所述河道两侧顶部设置有沿坡面向下延伸至第二植物垫顶部的喷播层，所述第一植物垫上表面设置有经第二植物垫和喷播层延伸至河道顶部的第一限位网，所述河道中设置有位于第一植物垫上方的漂浮床，所述第三植物垫分别设置在漂浮床上，所述第三植物垫上设置有与漂浮床相连接的第二限位网。
2.根据权利要求1所述的河道污水净化及滑坡治理的立体系统，其特征在于，所述喷播层包括有机基材及设置在有机基材中的滨水植物的种子或者根茎。
3.根据权利要求1所述的河道污水净化及滑坡治理的立体系统，其特征在于，所述第一植物垫、第二植物垫和第三植物垫分别包括织物袋及填充在织物袋内的肥料、土壤和疏松介质。
4.根据权利要求1所述的河道污水净化及滑坡治理的立体系统，其特征在于，所述喷播层底部设置有延伸至河道顶部并与第一限位网相连接的第三限位网。
5.根据权利要求4所述的河道污水净化及滑坡治理的立体系统，其特征在于，所述第一限位网、第二限位网和第三限位网分别为铁丝网或者麻绳网。
6.根据权利要求1所述的河道污水净化及滑坡治理的立体系统，其特征在于，所述第三植物垫的织物袋内还设置有漂浮植物和浮叶植物的种子或者根茎。
7.根据权利要求1所述的河道污水净化及滑坡治理的立体系统，其特征在于，所述疏松介质为砂子或者碎石块。
8.根据权利要求1所述的河道污水净化及滑坡治理的立体系统，其特征在于，所述第二植物垫的织物袋内还设置有挺水植物的种子或者根茎。
9.根据权利要求1所述的河道污水净化及滑坡治理的立体系统，其特征在于，所述第一植物垫的织物袋内还设置有沉水植物的种子或者根茎。
10.根据权利要求1所述的河道污水净化及滑坡治理的立体系统，其特征在于，所述第一限位网上设置有延伸至河道壁面中的锚杆，所述漂浮床与锚杆之间采用绳索相连接，所述漂浮床为相互连接的漂浮块，所述漂浮块上设置有上下贯通的通水孔。
说明书
一种河道污水净化及滑坡治理的立体系统
技术领域
本发明涉及河道治理领域，特别是涉及一种河道污水净化及滑坡治理的立体系统。
背景技术
河道的坡面受到雨水的冲刷，容易产生水土流失和滑坡的问题，影响坡面的植物覆盖，长此以往，坡面裸露，沙尘飞扬，加剧了雾霾天气沙尘对空气的污染。
另外，河水的污染率比较高，纯净的河道少之又少，而河道中净化植物的缺失更是助长了污染的日渐加剧，不仅影响了道路沿线的景观，造成严重的视觉污染，还存在滋生病菌的隐患，同时与整洁的周边环境很不协调，需要综合治理。
发明内容
本发明主要解决的技术问题是提供一种河道污水净化及滑坡治理的立体系统，进行河水的净化以及河道坡面的绿化加固。

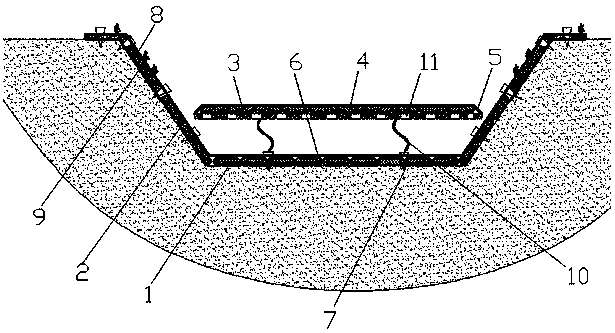

为解决上述技术问题，本发明采用的一个技术方案是：提供一种河道污水净化及滑坡治理的立体系统，包括：第一植物垫、第二植物垫和第三植物垫，所述第一植物垫分别平铺在一段河道的底部，所述第二植物垫分别斜放在与第一植物垫对应的河道两侧坡面下部，所述河道两侧顶部设置有沿坡面向下延伸至第二植物垫顶部的喷播层，所述第一植物垫上表面设置有经第二植物垫和喷播层延伸至河道顶部的第一限位网，所述河道中设置有位于第一植物垫上方的漂浮床，所述第三植物垫分别设置在漂浮床上，所述第三植物垫上设置有与漂浮床相连接的第二限位网。
在本发明一个较佳实施例中，所述喷播层包括有机基材及设置在有机基材中的滨水植物的种子或者根茎。
在本发明一个较佳实施例中，所述第一植物垫、第二植物垫和第三植物垫分别包括织物袋及填充在织物袋内的肥料、土壤和疏松介质。
在本发明一个较佳实施例中，所述喷播层底部设置有延伸至河道顶部并与第一限位网相连接的第三限位网。
在本发明一个较佳实施例中，所述第一限位网、第二限位网和第三限位网分别为铁丝网或者麻绳网。
在本发明一个较佳实施例中，所述第三植物垫的织物袋内还设置有漂浮植物和浮叶植物的种子或者根茎。
在本发明一个较佳实施例中，所述疏松介质为砂子或者碎石块。
在本发明一个较佳实施例中，所述第二植物垫的织物袋内还设置有挺水植物的种子或者根茎。
在本发明一个较佳实施例中，所述第一植物垫的织物袋内还设置有沉水植物的种子或者根茎。
在本发明一个较佳实施例中，所述第一限位网上设置有延伸至河道壁面中的锚杆，所述漂浮床与锚杆之间采用绳索相连接，所述漂浮床为相互连接的漂浮块，所述漂浮块上设置有上下贯通的通水孔。
本发明的有益效果是：本发明指出的一种河道污水净化及滑坡治理的立体系统，利用喷播层进行滨水植物的覆盖，实现对河道坡面上部的固定，利用第二植物垫进行挺水植物的覆盖，实现对河道坡面下部的加固，利用第一植物垫进行河底沉水植物的覆盖，以及通过第二植物垫实现河面上漂浮植物和浮叶植物的覆盖，实现河水的净化，形成立体的河道绿化、净化和加固系统。
