申请日2017.02.16
公开(公告)日2017.09.19
IPC分类号C02F9/10; C02F1/04
摘要

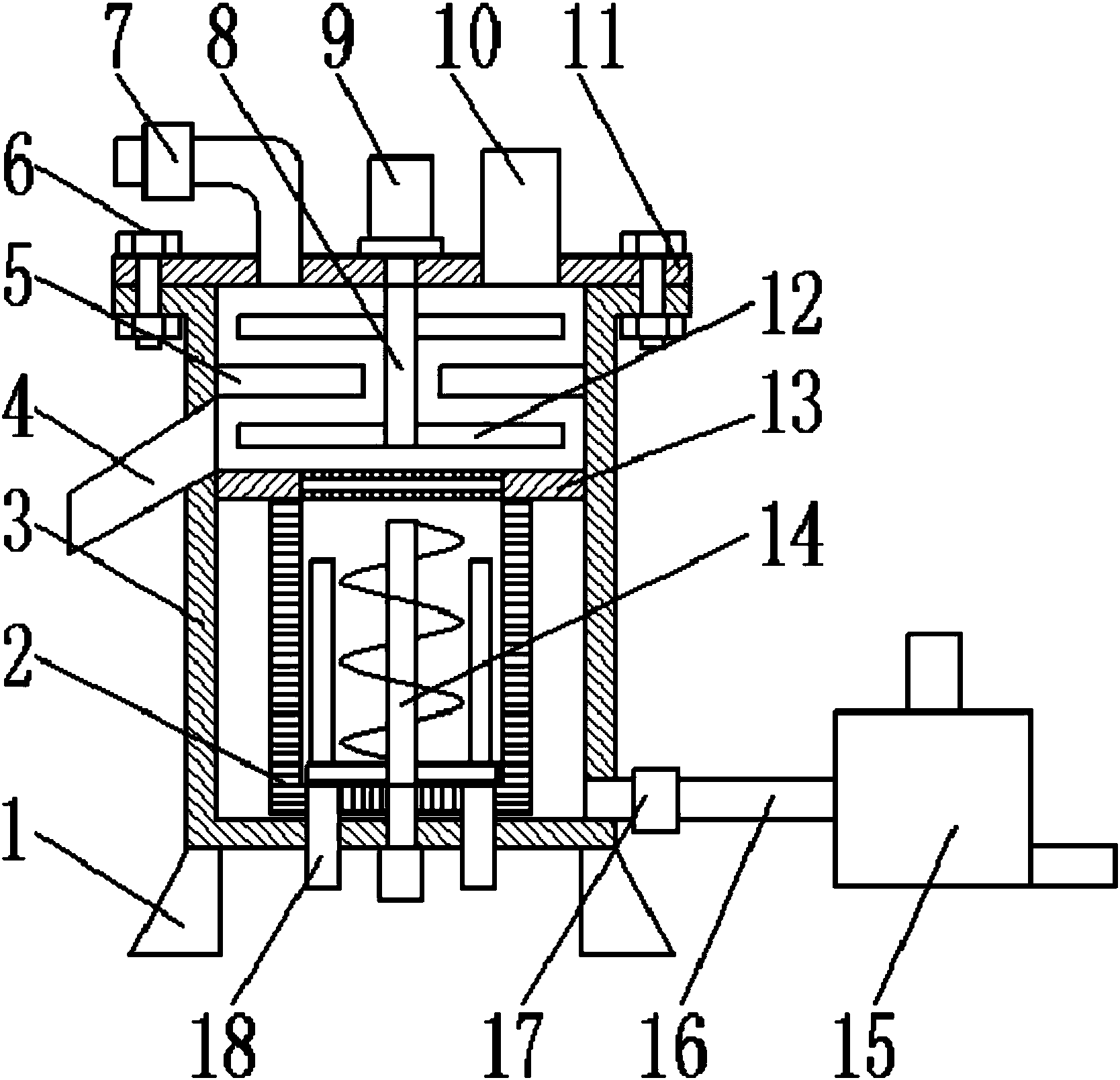

本实用新型公开了一种具有固液分离的工业 污水 处理装置，包括所述底座的顶部设置有固液分离室;所述固液分离室内设置有固体垃圾放置架和搅拌装置;固液分离室的右侧设置有辅助管道;固体垃圾放置架的底部设置有排杂管;所述搅拌装置设置在固体垃圾放置架的内部;搅拌装置由搅拌轴、横杆、竖杆、螺旋搅拌桨叶和搅拌电机组成;本实用新型结构简单，设计合理，过滤室的设置，能够将较大的生活垃圾和工业垃圾过滤出来，并从排杂管排出，进入固液分离室内的污水在药物的作用下，将污水中的固体颗粒进行沉淀，然后污水通过蒸馏装置的作用下，将水和融合在水中的固体杂质分离开来，从而达到对污水的处理，使得对污水处理的更加的彻底。
摘要附图
权利要求书
1.一种具有固液分离的工业污水处理装置，包括底座;其特征在于，所述底座的顶部设置有固液分离室;所述固液分离室内设置有固体垃圾放置架和搅拌装置;固液分离室的右侧设置有辅助管道;固液分离室的顶部设置有过滤板;所述固体垃圾放置架设置在固液分离室的中心，顶部与过滤板固定连接;固体垃圾放置架的底部设置有排杂管;所述搅拌装置设置在固体垃圾放置架的内部;搅拌装置由搅拌轴、横杆、竖杆、螺旋搅拌桨叶和搅拌电机组成;所述搅拌轴设置在固体垃圾放置架的中心线上，贯穿固体垃圾放置架的底板和固液分离室的底板与搅拌电机相连接;所述搅拌电机固定设置在固液分离室的底部;所述横杆设置在固体垃圾放置架的底板顶部，且与搅拌轴固定连接;所述竖杆设置有两个，且对称设置在搅拌轴的左右两侧;所述螺旋搅拌桨叶套接在搅拌轴上;所述过滤板的顶部设置有过滤室;过滤板上设置有第一过滤网、第二过滤网和药盒;所述第一过滤网设置在过滤板的中心顶部;所述第二过滤板设置在第一过滤网的底部;所述药盒设置第一过滤网和第二过滤网之间;所述过滤室的顶部设置有旋转轴、横向搅拌桨叶和挡料板;过滤室的左侧设置有排污管;过滤室的顶部设置有支撑板;所述支撑板的顶部设置有第一污水管、第二污水管和驱动电机;所述驱动电机设置在支撑板的中心线上;所述第一污水管设置在驱动电机的左侧;所述第二污水管设置在驱动电机的右侧;所述旋转轴设置在过滤室的中心线上，贯穿支撑板与驱动电机固定连接;所述横向搅拌桨叶对称设置在旋转轴的左右两侧;所述挡料板固定设置在过滤室的左右两内壁上;所述排污管设置在过滤室的左侧底部，过滤板的顶部;所述辅助管道设置在固液分离室的右侧底部，且在辅助管道上设置有水泵;辅助管道的右端与蒸馏装置相连接;所述蒸馏装置的顶部设置有出气管，右侧设置有排渣管。
2.根据权利要求1所述的一种具有固液分离的工业污水处理装置，其特征在于：所述搅拌电机和驱动电机通过控制开关与电源相连接。
3.根据权利要求1所述的一种具有固液分离的工业污水处理装置，其特征在于：所述底座的底部设置有防滑垫。
4.根据权利要求1所述的一种具有固液分离的工业污水处理装置，其特征在于：所述排杂管设置有两个，且对称设置在搅拌电机的左右两侧。
5.根据权利要求1所述的一种具有固液分离的工业污水处理装置，其特征在于：所述支撑板通过螺栓与过滤室固定连接。
说明书
一种具有固液分离的工业污水处理装置
【技术领域】
本实用新型涉及污水处理设备技术领域，具体为一种具有固液分离的工业污水处理装置。
【背景技术】
目前，随着科技进步和工业现代化的发展，污染也越来越严重，特别是水源污染问题，严重影响着人们的生活和环境用水，现有市场上虽然出现了很多污水处理装置，但大多都设计复杂，价格昂贵，而且很难讲污水处理彻底。
【实用新型内容】
本实用新型的目的在于提供一种具有固液分离的工业污水处理装置，以解决上述背景技术中提出的问题，所具有的有益效果是：。
为实现上述目的，本实用新型提供如下技术方案：一种具有固液分离的工业污水处理装置，包括底座;所述底座的顶部设置有固液分离室;所述固液分离室内设置有固体垃圾放置架和搅拌装置;固液分离室的右侧设置有辅助管道;固液分离室的顶部设置有过滤板;所述固体垃圾放置架设置在固液分离室的中心，顶部与过滤板固定连接;固体垃圾放置架的底部设置有排杂管;所述搅拌装置设置在固体垃圾放置架的内部;搅拌装置由搅拌轴、横杆、竖杆、螺旋搅拌桨叶和搅拌电机组成;所述搅拌轴设置在固体垃圾放置架的中心线上，贯穿固体垃圾放置架的底板和固液分离室的底板与搅拌电机相连接;所述搅拌电机固定设置在固液分离室的底部;所述横杆设置在固体垃圾放置架的底板顶部，且与搅拌轴固定连接;所述竖杆设置有两个，且对称设置在搅拌轴的左右两侧;所述螺旋搅拌桨叶套接在搅拌轴上;所述过滤板的顶部设置有过滤室;过滤板上设置有第一过滤网、第二过滤网和药盒;所述第一过滤网设置在过滤板的中心顶部;所述第二过滤板设置在第一过滤网的底部;所述药盒设置第一过滤网和第二过滤网之间;所述过滤室的顶部设置有旋转轴、横向搅拌桨叶和挡料板;过滤室的左侧设置有排污管;过滤室的顶部设置有支撑板;所述支撑板的顶部设置有第一污水管、第二污水管和驱动电机;所述驱动电机设置在支撑板的中心线上;所述第一污水管设置在驱动电机的左侧;所述第二污水管设置在驱动电机的右侧;所述旋转轴设置在过滤室的中心线上，贯穿支撑板与驱动电机固定连接;所述横向搅拌桨叶对称设置在旋转轴的左右两侧;所述挡料板固定设置在过滤室的左右两内壁上;所述排污管设置在过滤室的左侧底部，过滤板的顶部;所述辅助管道设置在固液分离室的右侧底部，且在辅助管道上设置有水泵;辅助管道的右端与蒸馏装置相连接;所述蒸馏装置的顶部设置有出气管，右侧设置有排渣管。
优选的，所述搅拌电机和驱动电机通过控制开关与电源相连接。
优选的，所述底座的底部设置有防滑垫。
优选的，所述排杂管设置有两个，且对称设置在搅拌电机的左右两侧。
优选的，所述支撑板通过螺栓与过滤室固定连接。
与现有技术相比，本实用新型的有益效果是：该设备结构简单，设计合理，过滤室的设置，能够将较大的生活垃圾和工业垃圾过滤出来，并从排杂管排出，进入固液分离室内的污水在药物的作用下，将污水中的固体颗粒进行沉淀，然后污水通过蒸馏装置的作用下，将水和融合在水中的固体杂质分离开来，从而达到对污水的处理，使得对污水处理的更加的彻底。
