申请日2017.02.17
公开(公告)日2017.10.20
IPC分类号C02F9/08
摘要
本实用新型公开了一种工业 污水 处理设备，其包括污水箱、紫外线发生器、进水管、沉淀池、第一水泵、活性炭过滤器、纳滤膜过滤器等，紫外线发生器位于污水箱内，沉淀池的一端连接进水管，紫外线发生器位于进水管的一侧，沉淀池位于污水箱的一侧，隔网位于进水管内，电磁阀位于进水管内，隔网位于电磁阀的一侧，沉淀池位于隔网的一侧，沉淀池位于第一水泵的上方，第一水泵位于污水箱的一侧，活性炭过滤器位于污水箱的一侧，污水箱内设有液位传感器和过滤介质层。本实用新型具有结构简单、处理成本低、使用寿命长、适用范围广的特点，可以实现工业废水的净化，同时还可以使工业废水得以重复利用，降低水资源浪费。

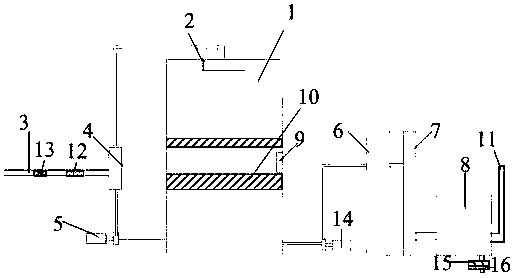

摘要附图
权利要求书
1.一种工业污水处理设备，其特征在于，其包括污水箱、紫外线发生器、进水管、沉淀池、第一水泵、活性炭过滤器、纳滤膜过滤器、净水池、出水管、隔网、电磁阀、第二水泵、石英砂层、活性碳层，紫外线发生器位于污水箱内，沉淀池的一端连接进水管，紫外线发生器位于进水管的一侧，沉淀池位于污水箱的一侧，隔网位于进水管内，电磁阀位于进水管内，隔网位于电磁阀的一侧，沉淀池位于隔网的一侧，沉淀池位于第一水泵的上方，第一水泵位于污水箱的一侧，活性炭过滤器位于污水箱的一侧，污水箱内设有液位传感器和过滤介质层，液位传感器位于过滤介质层的上方，纳滤膜过滤器位于活性炭过滤器和净水池之间，出水管和净水池的一端相连接，第二水泵位于活性炭过滤器的一侧，石英砂层位于活性碳层的上方，石英砂层位于净水池的下方，净水池位于污水箱的一侧，出水管位于隔网的一侧。
2.如权利要求1所述的工业污水处理设备，其特征在于，所述过滤介质层采用反渗透膜。
3.如权利要求1所述的工业污水处理设备，其特征在于，所述进水管的形状为长方形。
4.如权利要求1所述的工业污水处理设备，其特征在于，所述过滤介质层有两层。
5.如权利要求1所述的工业污水处理设备，其特征在于，所述净水池的形状为长方形。
说明书
工业污水处理设备
技术领域
本实用新型涉及一种污水处理技术领域，特别是涉及一种工业污水处理设备。
背景技术
随着经济的迅速发展，工业化和城市化步伐的加快，废水排放量也相对应增加，而常见的工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物，随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全;因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。目前大多数企业都有污水处理厂，但仅限于将生产废水和生活污水处理达标后直接排放，只有少数企业能做到废水处理回用，但回用率不高，造成了水资源的严重浪费;因此，将企业的工业污、废水处理回用，处理后达到回用水质要求，并使其资源化利用就显得意义重大;然而现有的工业污水处理设备还存在一些弊端，比如效率低、处理时间长、成本和能耗较大，并且无法实时监控，不能彻底净化工业废水，不能使工业废水得以重复利用，浪费水资源，造成的环境污染。
实用新型内容
本实用新型所要解决的技术问题是提供一种工业污水处理设备，其具有结构简单、处理成本低、使用寿命长、适用范围广的特点，可以实现工业废水的净化，减少废水排放所造成的环境污染，同时还可以使工业废水得以重复利用，降低水资源浪费。
本实用新型是通过下述技术方案来解决上述技术问题的：一种工业污水处理设备，其特征在于，其包括污水箱、紫外线发生器、进水管、沉淀池、第一水泵、活性炭过滤器、纳滤膜过滤器、净水池、出水管、隔网、电磁阀、第二水泵、石英砂层、活性碳层，紫外线发生器位于污水箱内，沉淀池的一端连接进水管，紫外线发生器位于进水管的一侧，沉淀池位于污水箱的一侧，隔网位于进水管内，电磁阀位于进水管内，隔网位于电磁阀的一侧，沉淀池位于隔网的一侧，沉淀池位于第一水泵的上方，第一水泵位于污水箱的一侧，活性炭过滤器位于污水箱的一侧，污水箱内设有液位传感器和过滤介质层，液位传感器位于过滤介质层的上方，纳滤膜过滤器位于活性炭过滤器和净水池之间，出水管和净水池的一端相连接，第二水泵位于活性炭过滤器的一侧，石英砂层位于活性碳层的上方，石英砂层位于净水池的下方，净水池位于污水箱的一侧，出水管位于隔网的一侧。
优选地，所述过滤介质层采用反渗透膜。
优选地，所述进水管的形状为长方形。
优选地，所述过滤介质层有两层。
优选地，所述净水池的形状为长方形。
本实用新型的积极进步效果在于：本实用新型具有结构简单、处理成本低、使用寿命长、适用范围广的特点，可以实现工业废水的净化，减少废水排放所造成的环境污染，同时还可以使工业废水得以重复利用，降低水资源浪费。
