申请日2017.02.25
公开(公告)日2017.11.24
IPC分类号C02F9/14; C02F103/20
摘要
本实用新型提供了一种对虾养殖污水处理系统，包括：养殖池，所述养殖池的污水出口通过管道与栅格池的进水口连接，所述栅格池的出水口与絮凝沉淀池的进水口通过管道连接，所述絮凝沉淀池的出水口通过管道与厌氧池连接，所述厌氧池的出水口与脱气池的进水口通过管道连接，所述脱气池的出水口通过管道与曝气反应池进水口连接，所述曝气反应池的出水口通过输送泵连接到养殖池的入水口。本对虾养殖污水处理系统先利用絮凝沉淀去除难降解COD，然后通过厌氧池进行生化处理，对污水中的有机污染物和氨氮等进行有效去除，最后通过曝气反应池，通过微电解反应可以有效降低污水中亚硝酸盐浓度，使得水质符合对虾养殖标准，实现养虾废水的循环使用。
权利要求书

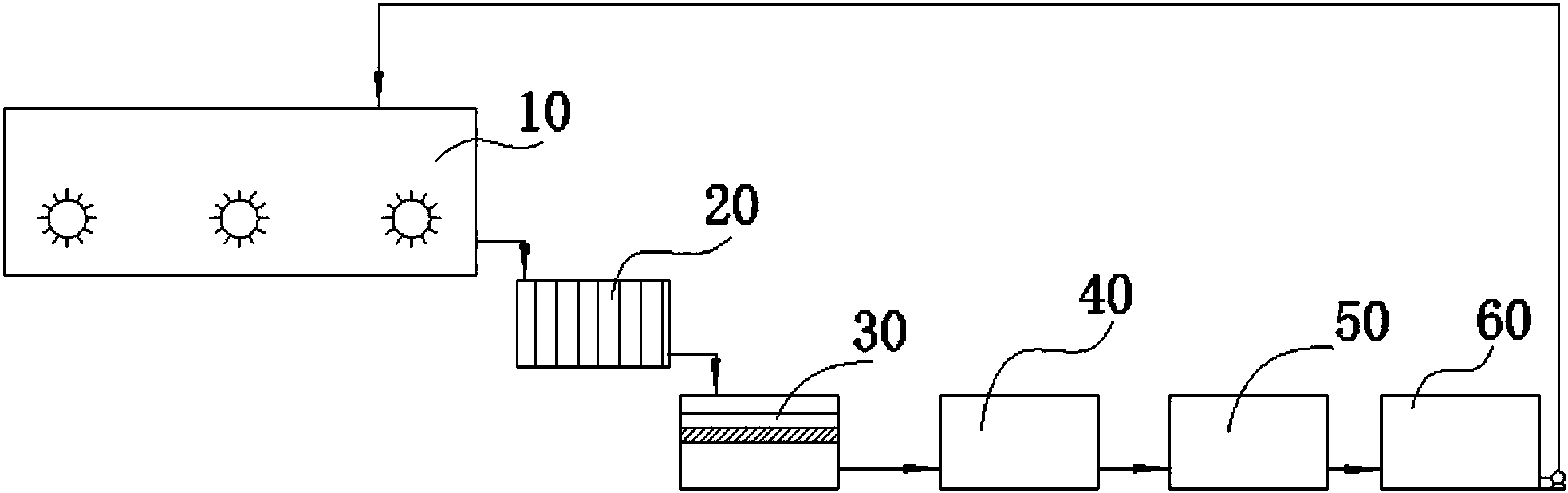

1.一种对虾养殖污水处理系统，其特征在于包括：养殖池(10)，所述养殖池(10)的污水出口通过管道与栅格池(20)的进水口连接，所述栅格池(20)的出水口与絮凝沉淀池(30)的进水口通过管道连接，所述絮凝沉淀池(30)的出水口通过管道与厌氧池(40)连接，所述厌氧池(40)的出水口与脱气池(50)的进水口通过管道连接，所述脱气池(50)的出水口通过管道与曝气反应池(60)进水口连接，所述曝气反应池(60)的出水口通过输送泵连接到养殖池(10)的入水口。
2.如权利要求1所述的对虾养殖污水处理系统，其特征在于：所述曝气反应池(60)包括曝气机构和反应机构;所述反应机构包括反应池体，所述反应池体下端设有表面开有网孔的第一隔板(65)，所述第一隔板(65)的上方设置有表面开有网孔的第二隔板(66)，所述第一隔板(65)和第二隔板(66)之间形成的空间为第一反应层(67)，第二隔板(66)上层空间为由填料和鹅卵石组成的第二反应层(68)，曝气进水口(61)设置在第一隔板(65)下方，曝气出水口(69)设置在第二反应层(68)上方;所述曝气机构安装在反应池体内侧，所述曝气机构包括曝气总管(62)、第一曝气分管(63)和第二曝气分管(64);所述第一曝气分管(63)和第二曝气分管(64)并联在曝气总管(62)下端，所述第一曝气分管(63)和第二曝气分管(64)表面均开有曝气孔，所述第一曝气分管(63)安装在第一反应层(67)中靠近第一隔板(65)端，所述第二曝气分管(64)安装在第二反应层(68)中靠近第二隔板(66)端。
3.如权利要求2所述的对虾养殖污水处理系统，其特征在于：所述第一反应层(67)和第二反应层(68)均包括填料层(671)、第一鹅卵石层(672)和第二鹅卵石层(673)，所述第二鹅卵石层(673)位于第一反应层(67)的最底层，第一鹅卵石层(672)位于第二鹅卵石层(673)上方，填料层(671)位于第一鹅卵石层(672)上方。
说明书
一种对虾养殖污水处理系统
技术领域
本实用新型涉及水产养殖技术领域，具体涉及一种对虾养殖污水处理系统。
背景技术
对虾是我国重要的养殖种类，在海水养殖业中占有举足轻重的地位。自上世纪90年代由中科院海洋所从美国引进对虾新品种到中国，并相继突破全人工繁育技术和集约化防病养殖以来，已成为中国海水养殖动物中发展最快的一个种类，2009年南美白对虾产量达到了130.3万吨几乎占全球对虾产量的半壁江山。近年来随着国际上对于高浓度亚硝酸盐养虾废水的限排以及土地资源的进一步紧张，集约化高效养殖模式已经成为了对虾产业发展的必然方向。但是高浓度亚硝酸盐养虾废水的处理难度高，目前还没有针对高浓度亚硝酸盐养虾废水高效处理的工艺，如此一来，限制了对虾的养殖规模。
实用新型内容
针对现有技术的不足，本实用新型提出了一种对虾养殖污水处理系统，可以高效处理养虾废水中高浓度亚硝酸盐，可实现养虾废水的循环使用。
为实现上述技术方案，本实用新型提供了一种对虾养殖污水处理系统，包括：养殖池，所述养殖池的污水出口通过管道与栅格池的进水口连接，所述栅格池的出水口与絮凝沉淀池的进水口通过管道连接，所述絮凝沉淀池的出水口通过管道与厌氧池连接，所述厌氧池的出水口与脱气池的进水口通过管道连接，所述脱气池的出水口通过管道与曝气反应池进水口连接，所述曝气反应池的出水口通过输送泵连接到养殖池的入水口。
在上述技术方案中，养殖池内排出的高浓度亚硝酸盐养虾废水首先进入栅格池，污水通过人工格栅截留大颗粒悬浮物，避免进入污水处理系统造成堵塞;经过大颗粒过滤的废水随后进入絮凝沉淀池，在絮凝沉淀池内投加絮凝剂PAC及混凝剂PAM，经混凝沉淀将污水中大部分悬浮物及不可溶COD有效去除，沉泥由污泥泵送至污泥池;经过絮凝沉淀的废水随后进入厌氧池，污水在厌氧池内发生厌氧反应，分解污水中的有机物，将之转化为沼气;随后经过厌氧反应的污水进入脱气池对厌氧反应中产生的气泡进行脱除;最后经过脱气的污水进入曝气反应池，利用曝气反应池中的微电解反应，去除污水中高浓度的亚硝酸盐，从而使水质达到养殖标准，最后通过输送泵重新输送进入养殖池内，实现污水的循环使用。
优选的，所述曝气反应池包括曝气机构和反应机构;所述反应机构包括反应池体，所述反应池体下端设有表面开有网孔的第一隔板，所述第一隔板的上方设置有表面开有网孔的第二隔板，所述第一隔板和第二隔板之间形成的空间为第一反应层，第二隔板上层空间为由填料和鹅卵石组成的第二反应层，曝气进水口设置在第一隔板下方，曝气出水口设置在第二反应层上方;所述曝气机构安装在反应池体内侧，所述曝气机构包括曝气总管、第一曝气分管和第二曝气分管;所述第一曝气分管和第二曝气分管并联在曝气总管下端，所述第一曝气分管和第二曝气分管表面均开有曝气孔，所述第一曝气分管安装在第一反应层中靠近第一隔板端，所述第二曝气分管安装在第二反应层中靠近第二隔板端。
优选的，所述第一反应层和第二反应层均包括填料层、第一鹅卵石层和第二鹅卵石层，所述第二鹅卵石层位于第一反应层的最底层，第一鹅卵石层位于第二鹅卵石层上方，填料层位于第一鹅卵石层上方。
在上述技术方案中，需要处理的废水从设置在第一隔板下方的曝气进水口流入后，进入第一反应层，第一反应层中的第一鹅卵石层和第二鹅卵石层对废水中的杂质起到过滤作用，第一反应层中的铁碳填料和废水发生微电解反应，同时安装在第一反应层下端的第一曝气分管不断曝气对铁碳填料层进行扰动，防止铁碳填料层结块，废水经过第一反应层的处理后继续进入第二反应层，第二反应层的处理过程和第一反应层的处理过程一样，废水经过两次过滤和微电解反应后从曝气出水口排出，通过微电解反应可以有效降低污水中亚硝酸盐浓度，使得水质符合对虾养殖标准。
本实用新型提供的一种对虾养殖污水处理系统的有益效果在于：本对虾养殖污水处理系统先利用絮凝沉淀去除难降解COD，同时去除大量的悬浮物，然后通过厌氧池进行生化处理，对污水中的有机污染物和氨氮等进行有效去除，最后通过曝气反应池，通过微电解反应可以有效降低污水中亚硝酸盐浓度，使得水质符合对虾养殖标准，实现养虾废水的循环使用。
