申请日2017.02.25
公开(公告)日2017.11.24
IPC分类号C02F9/10; C02F103/16
摘要
本实用新型公开了一种涂装喷漆污水处理装置，解决了现有技术通过蒸发后冷凝实现了对涂装喷漆污水的处理，污水处理效率较低的问题，其技术方案要点是：包括依次通过管路连接的污水沉降池、电离池、浓缩池;所述浓缩池连接有压滤机，压滤机连接有pH值调节箱;所述电离池包括分别设置在电离池两侧的阳极板和阴极板，所述阳极板和阴极板与高频脉冲电源连通，所述电离池下方设有过滤层，所述阳极板和阴极板位于所述过滤层上方，所述过滤层下方设有第一出水口，所述第一出水口通过管路与所述浓缩池连接。提高了过滤效率，以及过滤效果。
权利要求书

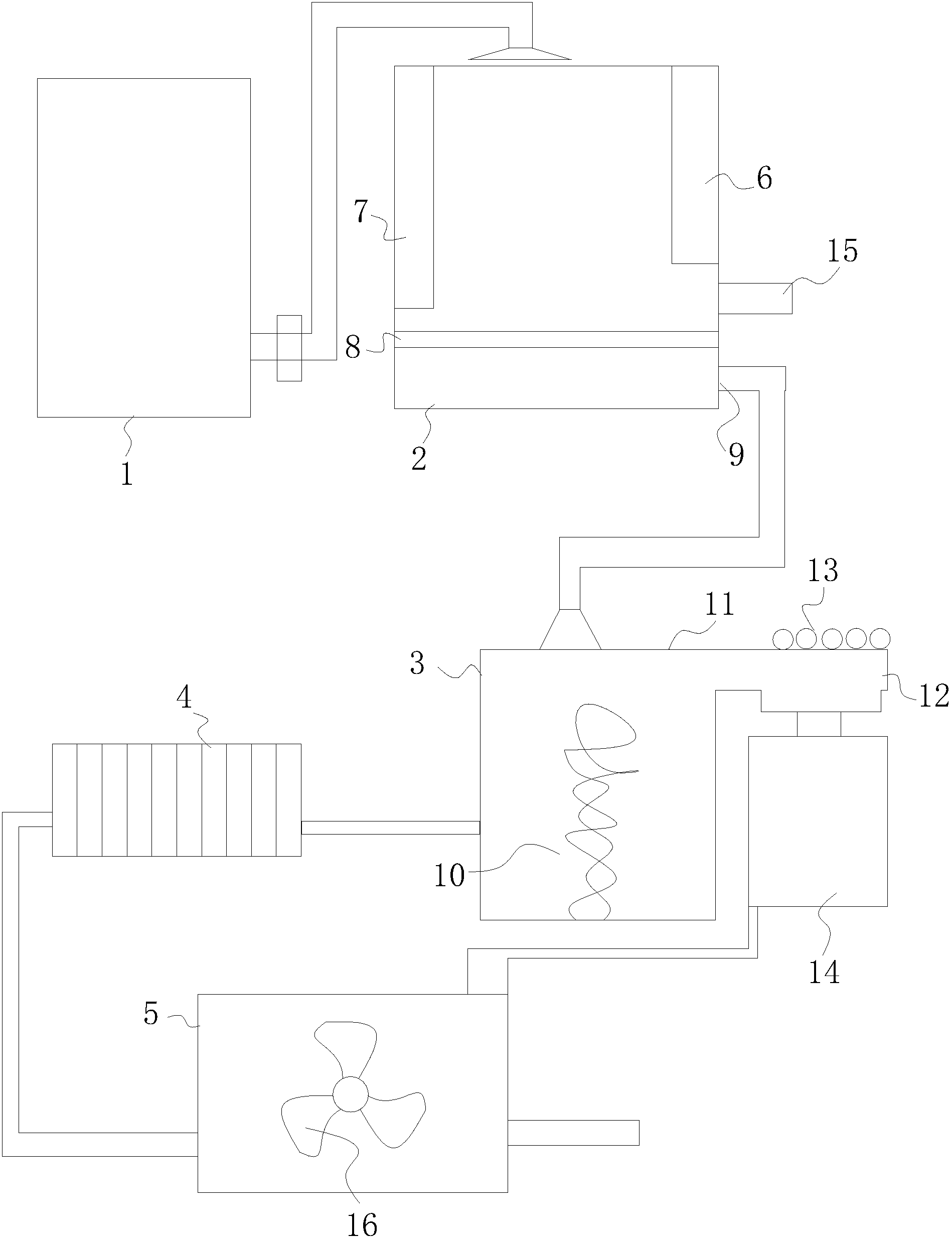

1.一种涂装喷漆污水处理装置，其特征在于：包括依次通过管路连接的污水沉降池(1)、电离池(2)、浓缩池(3);所述浓缩池(3)连接有压滤机(4)，压滤机(4)连接有pH值调节箱(5);所述电离池(2)包括分别设置在电离池(2)两侧的阳极板(6)和阴极板(7)，所述阳极板(6)和阴极板(7)与高频脉冲电源连通，所述电离池(2)下方设有过滤层(8)，所述阳极板(6)和阴极板(7)位于所述过滤层(8)上方，所述过滤层(8)下方设有第一出水口(9)，所述第一出水口(9)通过管路与所述浓缩池(3)连接。
2.根据权利要求1所述的一种涂装喷漆污水处理装置，其特征在于：所述浓缩池(3)内设有加热丝(10)，所述浓缩池(3)上方设有蒸馏罩(11)，所述蒸馏罩(11)上连接有冷凝板(12)，所述冷凝板(12)上设有冷凝管(13)，所述冷凝板(12)下方设有承接冷凝水的集液池(14)，所述集液池(14)通过管路与pH值调节箱(5)连通。
3.根据权利要求2所述的一种涂装喷漆污水处理装置，其特征在于：所述浓缩池(3)为封闭式，且不与外界空气直接连通，所述冷凝板(12)也通过封闭管与所述集液池(14)连通。
4.根据权利要求1所述的一种涂装喷漆污水处理装置，其特征在于：所述电离池(2)在过滤层(8)上方设有用于排出沉淀物的排水口(15)。
5.根据权利要求2所述的一种涂装喷漆污水处理装置，其特征在于：所述pH值调节箱(5)内设有搅拌扇叶(16)，所述搅拌扇叶(16)通过电动机驱动。
说明书
一种涂装喷漆污水处理装置
技术领域
本实用新型涉及电镀污水处理技术领域，更具体地说，它涉及一种涂装喷漆污水处理装置。
背景技术
涂装喷漆污水属于电镀污水，水中含有大量有机、无机污染物，以及含有大量的重金属离子。
中国实用新型专利，公开号为CN205590341U，公开日为2016年9月21日，公开了一种电镀污水处理装置，其技术方案的要点是：包括内筒体，其特征在于，所述内筒体内水平固连有隔板，该隔板的上方形成蒸发腔，下方形成除污腔，所述隔板上开设有连接蒸发腔与除污腔的过水孔，所述内筒体在蒸发腔内竖直固连有吸风管，所述内筒体内侧壁与吸风管外侧壁之间固连 有用于污水流过的导流板，该导流板由上至下环绕吸风管螺旋设置，所述内筒体上开设有若干出风孔，该若干出风孔均与导流板的上方相对，所述吸风管的侧壁上开设有若干进风孔，所述出风孔与一能够产生热风的热源相连接，所述吸风管的上端连接有抽风机，所述吸风管内还设有当带有水汽的气流进吸风管时能够使水汽凝结的冷凝机构，所述除污腔内转动连接有叶轮，该叶 轮位于除污腔的下部，且叶轮与隔板相对，所述除污腔的底面上开设有出水孔，该出水孔通过回水管与蒸发腔相连通，所述除污腔侧壁的下部开设有排渣孔，所述排渣孔与叠螺相连接，所述叶轮与一能够带动叶轮旋转的驱动件相连接。
上述现有技术通过蒸发后冷凝实现了对电镀污水的处理，污水处理效率较低。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种涂装喷漆污水处理装置，具有较快的对涂装喷漆污水进行处理的优点。
为实现上述目的，本实用新型提供了如下技术方案：
一种涂装喷漆污水处理装置，包括依次通过管路连接的污水沉降池、电离池、浓缩池;所述浓缩池连接有压滤机，压滤机连接有pH值调节箱;所述电离池包括分别设置在电离池两侧的阳极板和阴极板，所述阳极板和阴极板与高频脉冲电源连通，所述电离池下方设有过滤层，所述阳极板和阴极板位于所述过滤层上方，所述过滤层下方设有第一出水口，所述第一出水口通过管路与所述浓缩池连接。
采用上述技术方案，涂装喷漆污水进入污水沉降池，在污水沉降池内进行沉降，将大型固体颗粒物沉降下来，然后进入电离池，电离池包括相对设置的阳极板和阴极板，阳极板和阴极板与高频脉冲电源连通，通过高频脉冲电离产生的氢氧化物具有较高的活性，凝聚吸附能力很强，可达到较好的除污效果，通过过滤层将生成的较大的颗粒物初步过滤，后进入浓缩池，在浓缩池内浓缩后进入压滤机，在压滤机进一步过滤后进入pH值调节箱调节成中性后排出;上述设备运行稳定，克服了利用药剂进行污水处理由于药剂生产厂家变化以及药剂质量变化和药剂投加量变化导致的处理后的水质不稳定;运行成本低，主要利用交流电直接供电，节能环保;占地面积小;处理效果好，利用高频脉冲电离产生的氢氧化物具有较高的活性，凝聚吸附能力强，阳极产生的氧和氯可使有机物发生氧化还原反应转化为无害成分，并起到杀菌作用，阴极发生的还原作用使氧化型色素还原成为无色物质;可调节性高，通过调节极板组合、电压强度、电流密度、pH值得到最佳的处理效果。
进一步，所述浓缩池内设有加热丝，所述浓缩池上方设有蒸馏罩，所述蒸馏罩上连接有冷凝板，所述冷凝板上设有冷凝管，所述冷凝板下方设有承接冷凝水的集液池，所述集液池通过管路与pH值调节箱连通。
采用上述技术方案，通过加热丝对浓缩池内的水进行加热，加热蒸发后，再冷板板上进行冷凝，冷凝管使冷凝板保持低温，集液池用于承接冷凝水。
进一步，所述浓缩池为封闭式，且不与外界空气直接连通，所述冷凝板也通过封闭管与所述集液池连通。
采用上述技术方案，浓缩池为封闭式，不与外界空气直接连通，冷凝板也通过封闭管与集液池连通，这样有效防止水蒸气流散到空气中。
进一步，所述电离池在过滤层上方设有用于排出沉淀物的排水口。
采用上述技术方案，通过设置排水口可方便排出在电离池内生成的大颗粒沉降物，方便对电离池进行清理。
进一步，所述pH值调节箱内设有搅拌扇叶，所述搅拌扇叶通过电动机驱动。
采用上述技术方案，通过搅拌扇叶，可以使pH值调节箱的水进行搅动提高pH值调节剂与水的混合效率，使提高混合速度与均匀度。
综上所述，采用上述技术方案，比现有技术单纯通过蒸发的方式来进行污水处理具有较高的处理效率，设备运行稳定，克服了利用药剂进行污水处理由于药剂生产厂家变化以及药剂质量变化和药剂投加量变化导致的处理后的水质不稳定;运行成本低，主要利用交流电直接供电，节能环保;占地面积小;处理效果好，利用高频脉冲电离产生的氢氧化物具有较高的活性，凝聚吸附能力强，阳极产生的氧和氯可使有机物发生氧化还原反应转化为无害成分，并起到杀菌作用，阴极发生的还原作用使氧化型色素还原成为无色物质;可调节性高，通过调节极板组合、电压强度、电流密度、pH值得到最佳的处理效果。
