申请日2017.02.27
公开(公告)日2017.11.17
IPC分类号C02F9/14
摘要

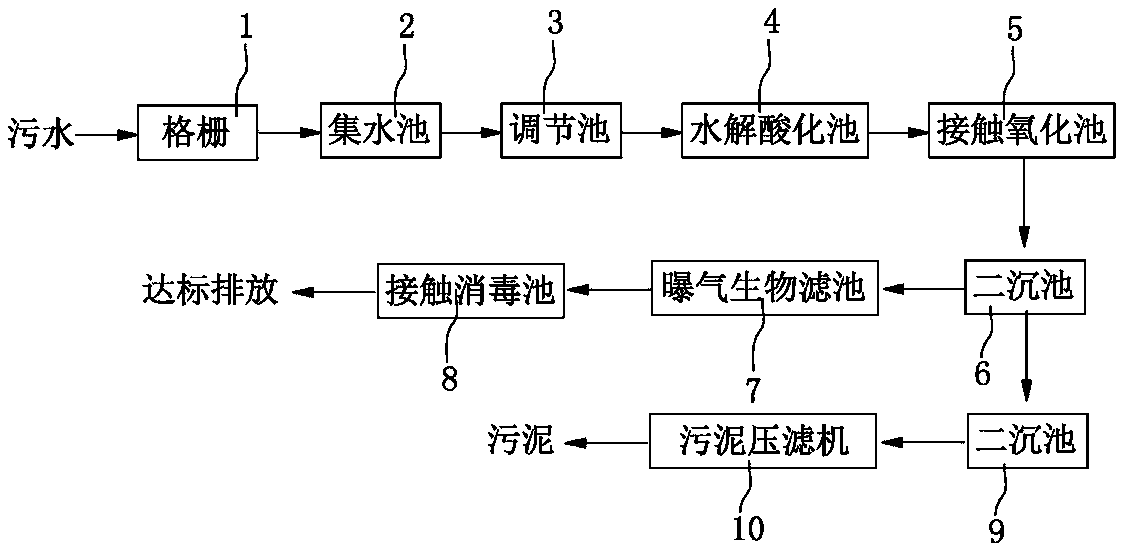

一种综合污水处理系统，包括通过管道依次相连的格栅、集水池、调节池、水解酸化池、接触氧化池、二沉池;所述的二沉池的污泥出口连接污泥池，污泥池连接污泥压滤机;所述的二沉池的产水出口通过管道依次连接曝气生物滤池、接触消毒池;所述的水解酸化池包括一池体，池体一侧下部设有一进水口，另一侧上部设有一出水口，所述的池体内由进水口往出水口方向依次设有第一反应池、第二反应池和第三反应池;所述的第一反应池和第二反应池间由第一隔板隔开，且第一反应池和第二反应池间上部相通;所述的第二反应池和第三反应池间由第二隔板隔开，且第一反应池和第二反应池间下部相通。本实用新型所述的污水处理系统处理后的污水满足达标排放要求。
权利要求书
1.一种综合污水处理系统，其特征在于：包括通过管道依次相连的格栅、集水池、调节池、水解酸化池、接触氧化池、二沉池;所述的二沉池的污泥出口连接污泥池，污泥池连接污泥压滤机;所述的二沉池的产水出口通过管道依次连接曝气生物滤池、接触消毒池;所述的水解酸化池包括一池体，池体一侧下部设有一进水口，另一侧上部设有一出水口，所述的池体内由进水口往出水口方向依次设有第一反应池、第二反应池和第三反应池;所述的第一反应池和第二反应池间由第一隔板隔开，且第一反应池和第二反应池间上部相通;所述的第二反应池和第三反应池间由第二隔板隔开，且第一反应池和第二反应池间下部相通;所述的第一反应池、第二反应池和第三反应池中都悬挂有填料。
2.根据权利要求1所述的一种综合污水处理系统，其特征在于：所述的第一反应池内悬挂有立体网状填料;所述的第二反应池内悬挂有玄武岩纤维填料;所述的第三反应池内悬挂有波纹板状填料。
说明书
一种综合污水处理系统
技术领域
本实用新型涉及污水处理领域，特别涉及一种综合污水处理系统。
背景技术
污水处理工艺就是对城市生活污水和工业污水的各种经济、合理、科学、行之有效的工艺方法，污水处理为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。现有的综合污水处理系统经常存在处理效果不达标的问题。水解酸化处理方法是一种介于好氧和厌氧处理法之间的方法，和其它工艺组合可以降低处理成本提高处理效率。
发明内容
针对上述问题，本实用新型的目的在于提供一种污水处理效率高，使处理后的水体达标排放的综合污水处理系统。
为达到上述目的，本实用新型所提出的技术方案为：一种综合污水处理系统，其特征在于：包括通过管道依次相连的格栅、集水池、调节池、水解酸化池、接触氧化池、二沉池;所述的二沉池的污泥出口连接污泥池，污泥池连接污泥压滤机;所述的二沉池的产水出口通过管道依次连接曝气生物滤池、接触消毒池;所述的水解酸化池包括一池体，池体一侧下部设有一进水口，另一侧上部设有一出水口，所述的池体内由进水口往出水口方向依次设有第一反应池、第二反应池和第三反应池;所述的第一反应池和第二反应池间由第一隔板隔开，且第一反应池和第二反应池间上部相通;所述的第二反应池和第三反应池间由第二隔板隔开，且第一反应池和第二反应池间下部相通;所述的第一反应池、第二反应池和第三反应池中都悬挂有填料。
进一步的，所述的第一反应池内悬挂有立体网状填料;所述的第二反应池内悬挂有玄武岩纤维填料;所述的第三反应池内悬挂有波纹板状填料。
采用上述技术方案，本实用新型所述的综合污水处理系统，通过水解酸化+接触氧化+二沉+曝气生物滤池过滤+接触消毒的工艺，可以有效去除污水杂质，特别是水解酸化采用三级处理，且每一级悬浮填料都不一样，可以显著提高水解酸化的处理效果，进一步后续污水处理效率。本实用新型所述的综合污水处理系统处理后的污水满足达标排放要求。
