申请日2017.03.15
公开(公告)日2017.05.10
IPC分类号C02F9/02
摘要
本发明公开了一种农用污水过滤装置，包括承载板,所述承载板上表面设有两组一号支撑杆，所述承载板上表面且位于两组一号支撑杆之间设有过滤机构，所述储水槽内下表面加工有一组排水口，所述每个排水口均通过一号导管与每个入水口相连接，所述每个出水口均通过二号导管与每个一号接口相连接，所述每个放置盒上表面均加工有条形开口，所述每个推板均与每个相对应的一组移动小车相连接。本发明的有益效果是，通过过滤箱将污水过滤去除有害的杂质和异味，达到农田灌溉的标准。

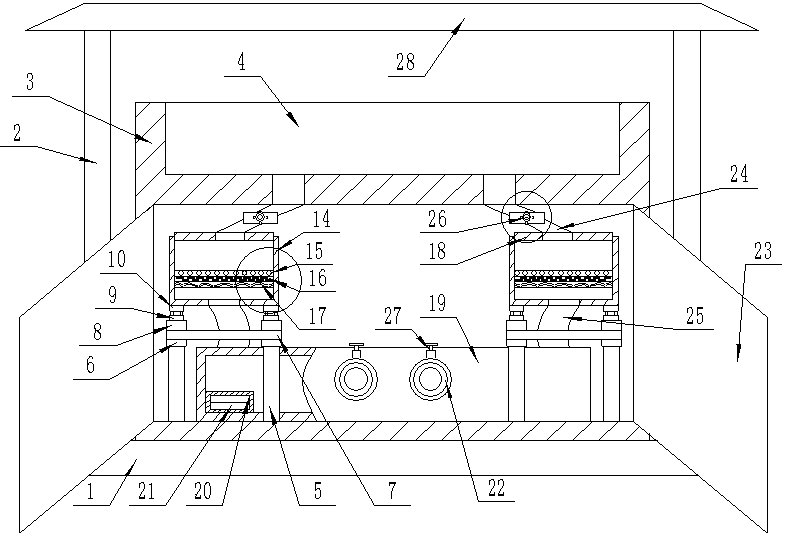

摘要附图
权利要求书
1.一种农用污水过滤装置，包括承载板(1),其特征在于，所述承载板(1)上表面设有两组一号支撑杆(2)，所述承载板(1)上表面且位于两组一号支撑杆(2)之间设有过滤机构，所述过滤机构由设置在承载板(1)上表面的放置箱(3)、加工在放置箱(3)上表面的储水槽(4)、设置在放置箱(3)内下表面的四组二号支撑杆(5)、设置在每个二号支撑杆(5)上表面的托板(6)、设置在每两组托板(6)上表面的口型安装架(7)、分别设置在每个口型安装架(7)上表面的一组矩形载板(8)、设置在每组矩形载板(8)上表面的滑轨(9)、设置在每个滑轨(9)上的移动小车(10)、分别设置在每个矩形载板(8)后表面的竖直安装板(11)、加工在每个竖直安装板(11)前表面的圆形凹槽、设置在每个圆形凹槽内且伸缩端为水平方向的驱动件(12)、设置在每个驱动件(12)伸缩端上的推板(13)、设置在每组移动小车(10)上表面的过滤箱(14)、设置在每个过滤箱(14)内的一号过滤层(15)、设置在每个一号过滤层(15)下方的二号过滤层(16)、设置在每个二号过滤层(16)下方的三号过滤层(17)加工在每个过滤箱(14)上表面的矩形开口、设置在每个矩形开口上的弹性挡门(18)、加工在每个弹性挡门(18)上表面的入水口、加工在每个过滤箱(14)下表面的出水口、设置在放置箱(3)内下表面且位于一组过滤箱(14)下方的储水箱(19)、设置在储水箱(19)内下表面的多个放置盒(20)、设置在每个放置盒(20)内的活性炭块(21)、加工在储水箱(19)上表面的一组一号接口、加工在储水箱(19)前表面的一组二号接口和设置在每个二号接口上的管道(22)共同构成的，所述储水槽(4)内下表面加工有一组排水口，所述每个排水口均通过一号导管(24)与每个入水口相连接，所述每个出水口均通过二号导管(25)与每个一号接口相连接，所述每个放置盒(20)上表面均加工有条形开口，所述每个推板(13)均与每个相对应的一组移动小车(10)相连接。
2.根据权利要求1所述的一种农用污水过滤装置，其特征在于，所述每个驱动件(12)均为电动推杆。
3.根据权利要求1所述的一种农用污水过滤装置，其特征在于，所述每个一号导管(24)上均设有一号阀门(26)。
4.根据权利要求1所述的一种农用污水过滤装置，其特征在于，所述每个管道(22)上均设有二号阀门(27)。
5.根据权利要求1所述的一种农用污水过滤装置，其特征在于，所述一号过滤层(15)为鹅卵石层。
6.根据权利要求1所述的一种农用污水过滤装置，其特征在于，所述二号过滤层(16)为石英砂层。
7.根据权利要求1所述的一种农用污水过滤装置，其特征在于，所述三号过滤层(17)为过滤棉层。
8.根据权利要求1所述的一种农用污水过滤装置，其特征在于，所述两组一号支撑杆(2)上表面设有遮挡板(28)。
9.根据权利要求1所述的一种农用污水过滤装置，其特征在于，所述放置箱(3)前表面加工有开口，所述开口上设有一组挡门(23)。
10.根据权利要求1所述的一种农用污水过滤装置，其特征在于，所述多个放置盒(20)的数量为2-4个。
说明书
一种农用污水过滤装置
技术领域
本发明涉及农用用污水过滤领域，特别是一种农用污水过滤装置。
背景技术
污水处理，是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现如今随着人们生活水平的不断提高人们对食物的需求也随之增加，为了满足人们对食物的需求，许多的农户都大量的种植食物，但在对农作物进行栽培时，雨水或灌溉水流过农田表面后排出的水流，造成污水的污染，污染的水源也不能进行农作物的浇灌，浪费水资源，增加经济成本，如果用被污染的水灌溉的话农作物就会对人身体造成危害，现有的一些过滤装置虽然功能强大，但由于都是建立污水处理的基地，不适用于农田的使用，并且也不便于修理体积庞大，不易移动局限性高，鉴于此，本案发明人对上述问题进行深入研究，遂有本案产生。
发明内容
本发明的目的是为了解决上述问题，设计了一种农用污水过滤装置。
实现上述目的本发明的技术方案为，一种农用污水过滤装置，包括承载板，所述承载板上表面设有两组一号支撑杆，所述承载板上表面且位于两组一号支撑杆之间设有过滤机构，所述过滤机构由设置在承载板上表面的放置箱、加工在放置箱上表面的储水槽、设置在放置箱内下表面的四组二号支撑杆、设置在每个二号支撑杆上表面的托板、设置在每两组托板上表面的口型安装架、分别设置在每个口型安装架上表面的一组矩形载板、设置在每组矩形载板上表面的滑轨、设置在每个滑轨上的移动小车、分别设置在每个矩形载板后表面的竖直安装板、加工在每个竖直安装板前表面的圆形凹槽、设置在每个圆形凹槽内且伸缩端为水平方向的驱动件、设置在每个驱动件伸缩端上的推板、设置在每组移动小车上表面的过滤箱、设置在每个过滤箱内的一号过滤层、设置在每个一号过滤层下方的二号过滤层、设置在每个二号过滤层下方的三号过滤层加工在每个过滤箱上表面的矩形开口、设置在每个矩形开口上的弹性挡门、加工在每个弹性挡门上表面的入水口、加工在每个过滤箱下表面的出水口、设置在放置箱内下表面且位于一组过滤箱下方的储水箱、设置在储水箱内下表面的多个放置盒、设置在每个放置盒内的活性炭块、加工在储水箱上表面的一组一号接口、加工在储水箱前表面的一组二号接口和设置在每个二号接口上的管道共同构成的，所述储水槽内下表面加工有一组排水口，所述每个排水口均通过一号导管与每个入水口相连接，所述每个出水口均通过二号导管与每个一号接口相连接，所述每个放置盒上表面均加工有条形开口，所述每个推板均与每个相对应的一组移动小车相连接。
所述每个驱动件均为电动推杆。
所述每个一号导管上均设有一号阀门。
所述每个管道上均设有二号阀门。
所述一号过滤层为鹅卵石层。
所述二号过滤层为石英砂层。
所述三号过滤层为过滤棉层。
所述两组一号支撑杆上表面设有遮挡板。
所述放置箱前表面加工有开口，所述开口上设有一组挡门。
所述多个放置盒的数量为2-4个。
利用本发明的技术方案制作的一种农用污水过滤装置，本装置在使用时将污水抽取到储水槽内，通过过滤箱将污水过滤去除有害的杂质和异味，达到农田灌溉的标准，使人安全食用农作物，体积适中，移动方便，局限性低，便于维护维修，使用方便
