申请日2017.03.16
公开(公告)日2017.08.15
IPC分类号E03C1/122; E03B1/04
摘要
本发明公开了一种生活废水收集处理装置，包括生活废水收集单元、预处理单元、人工快渗处理单元和深度处理单元，待处理废水依次经过预处理单元、人工快渗处理单元和深度处理单元;所述生活废水收集单元包括优质废水收集管，劣质废水收集管以及与劣质废水收集管劣质废水直排装置;所述优质废水收集管与人工快渗内池连通。本发明的有益效果：由于生活废水收集单元包括优质废水收集管，劣质废水收集管以及与劣质废水收集管劣质废水直排装置，可以实现生活废水的先分类再处理，可以回用于冲厕、道路清扫、消防、绿化、车辆冲洗、建筑施工等。

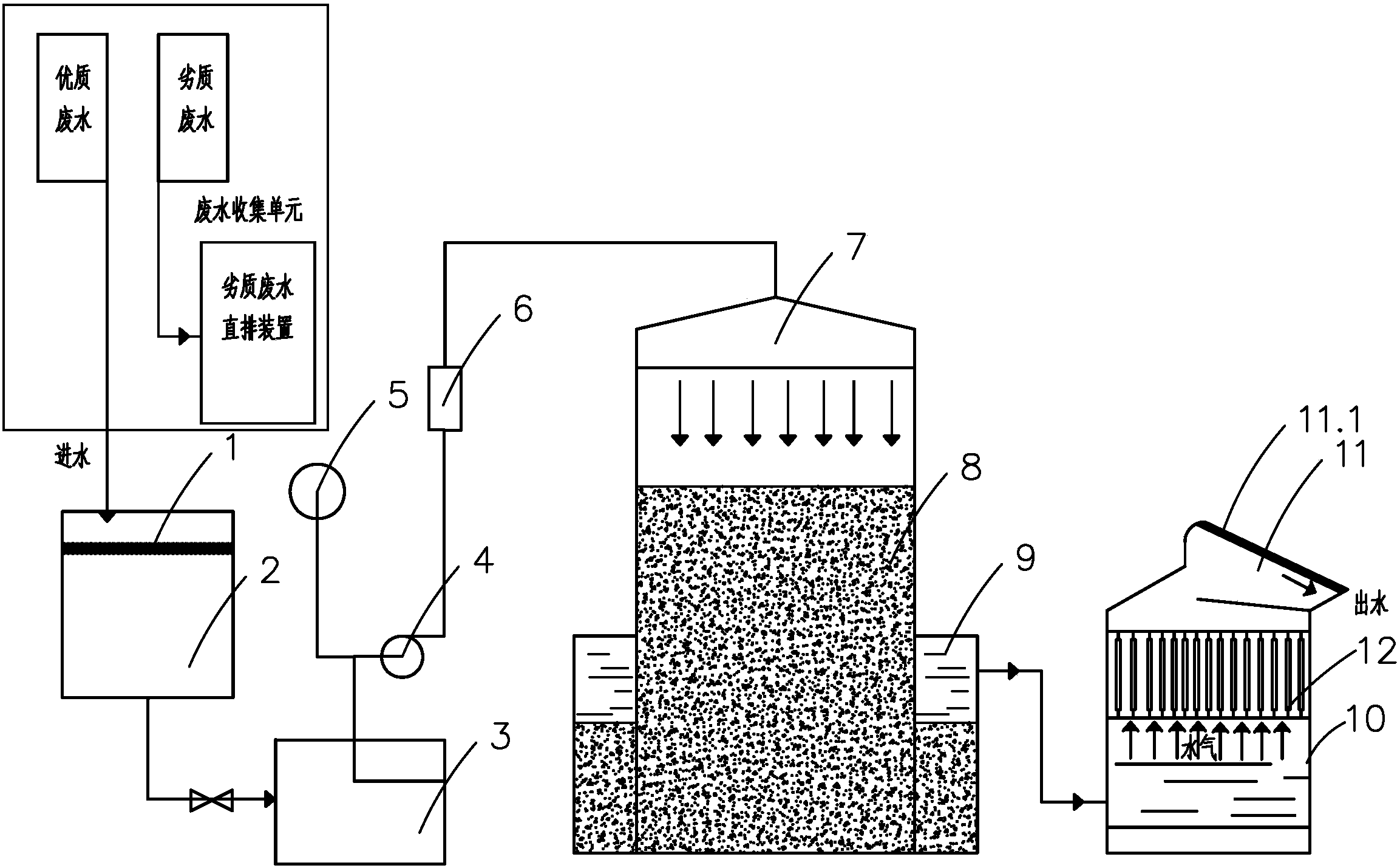

摘要附图
权利要求书
1.生活废水收集处理装置，其特征在于：包括生活废水收集单元、预处理单元、人工快渗处理单元和深度处理单元，待处理废水依次经过预处理单元、人工快渗处理单元和深度处理单元;所述生活废水收集单元包括优质废水收集管，劣质废水收集管以及与劣质废水收集管劣质废水直排装置;所述人工快渗处理单元包括人工快渗内池(8)、人工快渗外池(9)，待处理废水经过人工快渗内池(8)进入人工快渗外池(9);所述人工快渗内池(8)底部的周边均匀设有穿孔并与人工快渗外池(9)连通;所述优质废水收集管与人工快渗内池(8)连通。
2.根据权利要求1所述的生活废水收集处理装置，其特征在于：所述优质废水收集管上设置有地漏和水池。
3.根据权利要求1所述的生活废水收集处理装置，其特征在于：所述劣质废水收集管上设置有便池。
4.根据权利要求2所述的生活废水收集处理装置，其特征在于：所述地漏和水池的与优质废水收集管的安装口上设有过滤网。
5.根据权利要求1所述的生活废水收集处理装置，其特征在于：所述预处理单元包括毛发截留板(1)、砂滤池(2)和调节池(3)，所述毛发截留板(1)布置在砂滤池(2)的上方，砂滤池(2)与调节池(3)相互连通。
说明书
生活废水收集处理装置
技术领域
本发明属于污水处理领域，具体涉及一种成本低、工艺简、效果佳的高效人工废水分类处理装置。
背景技术
由于生活以及工业废水中含有大量的人体分泌物、毛发皮屑、洗涤剂以及细菌、真菌、病毒等有害物质，直接排放不仅会污染环境，更会造成水资源的巨大浪费。
目前，部分生活废水作为一种优质杂排水，将其优先作为再利用水源来开发，对推进资源节约型、环境友好型社会建设具有重要意义。利用物理、化学和生物方法的基本原理，现已开发多种生活废水的再利用方法及装置或设备，但是这些方法、装置或设备往往存在高效与节能不能协调统一的问题。
发明内容
本发明所要解决的技术问题是提供，一种成本低、工艺简、效果佳的生活废水净化装置，经处理后，可以回用于冲厕、道路清扫、消防、绿化、车辆冲洗、建筑施工等。
为解决上述问题，本发明的技术方案是：生活废水收集处理装置，包括生活废水收集单元、预处理单元、人工快渗处理单元和深度处理单元，待处理废水依次经过预处理单元、人工快渗处理单元和深度处理单元;所述生活废水收集单元包括优质废水收集管，劣质废水收集管以及与劣质废水收集管劣质废水直排装置;所述人工快渗处理单元包括人工快渗内池、人工快渗外池，待处理废水经过人工快渗内池进入人工快渗外池;所述人工快渗内池底部的周边均匀设有穿孔并与人工快渗外池连通;所述优质废水收集管与人工快渗内池连通。
进一步的，所述优质废水收集管上设置有地漏和水池。
进一步的，所述劣质废水收集管上设置有便池。
进一步的，所述地漏和水池的与优质废水收集管的安装口上设有过滤网。
进一步的，所述预处理单元包括毛发截留板、砂滤池和调节池，所述毛发截留板布置在砂滤池的上方，砂滤池与调节池相互连通。
本发明的有益效果：由于生活废水收集单元包括优质废水收集管，劣质废水收集管以及与劣质废水收集管劣质废水直排装置，可以实现生活废水的先分类再处理，可以回用于冲厕、道路清扫、消防、绿化、车辆冲洗、建筑施工等。
