申请日2017.03.16
公开(公告)日2017.10.03
IPC分类号C02F9/06
摘要
一种工业废水去离子装置，包括机体，所述机体的左侧外表面固定安装有废水管，且在废水管的末端连接在水槽的内部，所述水槽的右侧固定安装有泡沫镍集流体，且在泡沫镍集流体的右侧还固定安装有活性炭电极，所述机体的下侧外表面还固定安装有支架，所述支架的底端还设置有转轮，且在机体的右侧还固定安装有电导率测定仪，所述电导率测定仪的左侧固定安装有连接杆，该工业废水去离子装置将离子交换膜技术和离子电迁移技术相结合的离子交换技术运用到工业废水的处理上，且该工业废水去离子装置可以有效的测定去离子后废水的例子浓度，该工业废水去离子装置具有移动方便的、体积小的优点，更加适合中小型用户的使用。

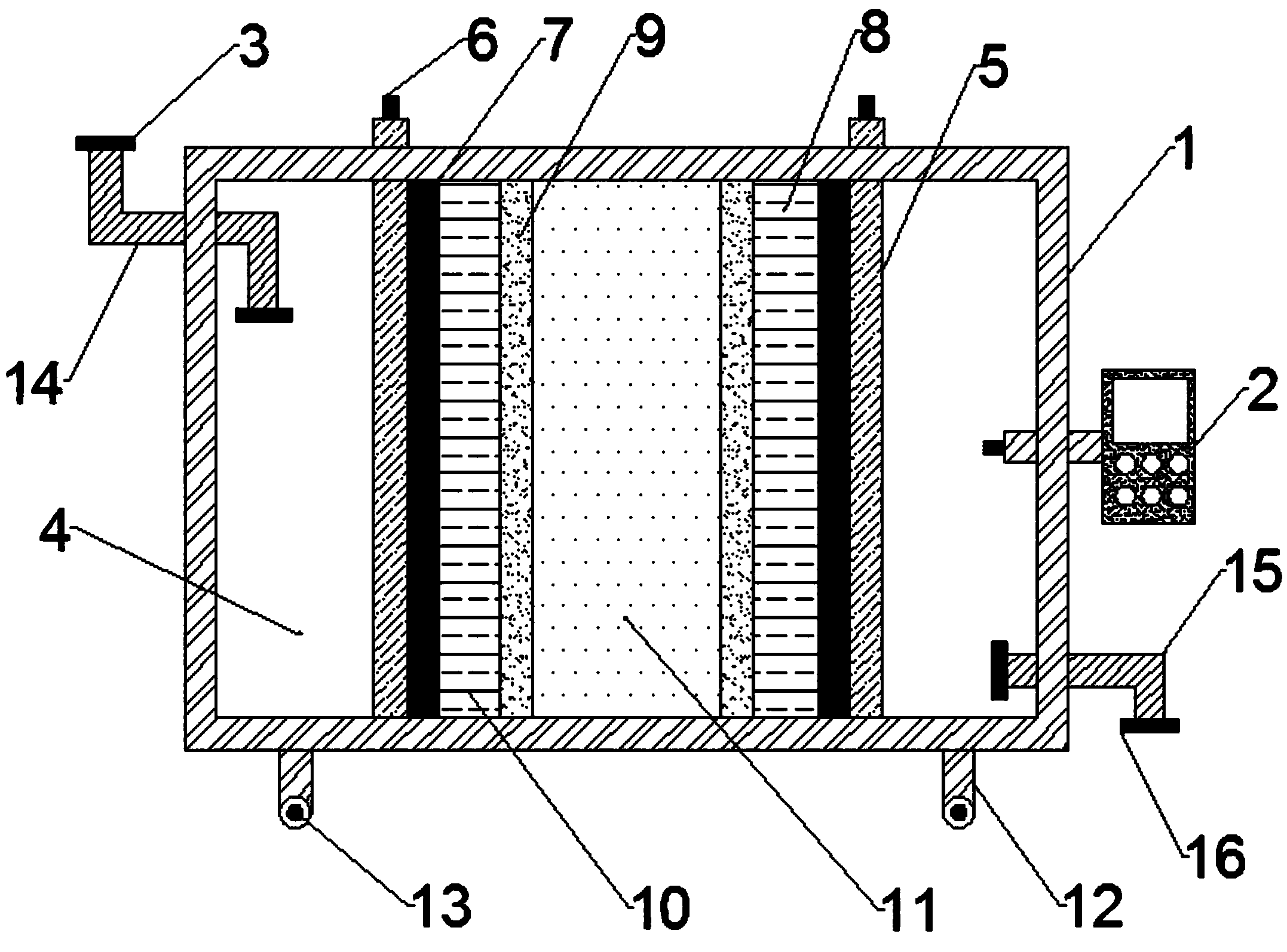

摘要附图
权利要求书
1.一种工业废水去离子装置，包括机体(1)，所述机体(1)的左侧外表面固定安装有废水管(14)，所述废水管(14)的上侧表面固定安装有进水口(3)，且在废水管(14)的末端连接在水槽(4)的内部，其特征在于：所述水槽(4)的右侧固定安装有泡沫镍集流体(5)，且在泡沫镍集流体(5)的右侧还固定安装有活性炭电极(7)，所述活性炭电极(7)的右侧还设置有正电极室(10)，且在正电极室(10)的右侧固定安装有离子交换膜(9)，所述离子交换膜(9)的右侧还设置有交换槽(11);
所述机体(1)的下侧外表面还固定安装有支架(12)，所述支架(12)的底端还设置有转轮(13)，且机体(1)的内部与正电极室(10)对应的还有负电极室(8)，在机体(1)的右侧还固定安装有电导率测定仪(2)，所述电导率测定仪(2)的左侧固定安装有连接杆(19)，且在电导率测定仪(2)的下侧还设置有出水管(15)，所述出水管(15)的末端固定安装有出水口(16)。
2.根据权利要求1所述的一种工业废水去离子装置，其特征在于：所述泡沫镍集流体(5)的上侧还固定安装有电极连接头(6)，且泡沫镍集流体(5)的数量固定设置为两个，两个泡沫镍集流体(5)对称分布在机体(1)的内侧。
3.根据权利要求1所述的一种工业废水去离子装置，其特征在于：所述电导率测定仪(2)的正面外表面固定安装有显示屏幕(17)，且电导率测定仪(2)的下侧还设置有操作按钮。
4.根据权利要求1所述的一种工业废水去离子装置，其特征在于：所述连接杆(19)的左侧还固定安装有测定头(18)。
说明书
一种工业废水去离子装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种工业废水去离子装置。
背景技术
电去离子，简称EDI，是一种将离子交换技术，离子交换膜技术和离子电迁移技术相结合的离子交换技术，属高科技绿色环保技术，EDI净水设备具有连续出水、无需酸碱再生和无人值守等优点，已在制备纯水的系统中逐步代替混床作为精处理设备使用，这种先进技术的环保特性好，操作使用简便，愈来愈多地被人们所认可;目前市场上的电去离子技术所用于纯水生产技术领域，还不能在医药、电子、电力、化工等行业得到推广，且电去离子在工业废水处理方面并没有得到良好的应用，不能广泛的应用于工业生产，且电去离子在实际应用的过程中生产效率不高，不能满足广大用户的需求，且电去离子装置的体积一般比较大，不适合中小型用户的使用。
实用新型内容
针对以上问题，本实用新型提供了一种工业废水去离子装置，该工业废水去离子装置将离子交换膜技术和离子电迁移技术相结合的离子交换技术运用到工业废水的处理上，有效的提高了工业废水的处理效率，且该工业废水去离子装置具有体积小，移动方便的优点，更加适合中小型用户的使用，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业废水去离子装置，包括机体，所述机体的左侧外表面固定安装有废水管，所述废水管 的上侧表面固定安装有进水口，且在废水管的末端连接在水槽的内部，所述水槽的右侧固定安装有泡沫镍集流体，且在泡沫镍集流体的右侧还固定安装有活性炭电极，所述活性炭电极的右侧还设置有正电极室，且在正电极室的右侧固定安装有离子交换膜，所述离子交换膜的右侧还设置有交换槽;
所述机体的下侧外表面还固定安装有支架，所述支架的底端还设置有转轮，且机体的内部与正电极室对应的还有负电极室，且在机体的右侧还固定安装有电导率测定仪，所述电导率测定仪的左侧固定安装有连接杆，且在电导率测定仪的下侧还设置有出水管，所述出水管的末端固定安装有出水口。
作为本实用新型一种优选的技术方案，所述泡沫镍集流体的上侧还固定安装有电极连接头，且泡沫镍集流体的数量固定设置为两个，两个泡沫镍集流体对称分布在机体的内侧。
作为本实用新型一种优选的技术方案，所述电导率测定仪的正面外表面固定安装有显示屏幕，且电导率测定仪的下侧还设置有操作按钮。
作为本实用新型一种优选的技术方案，所述连接杆的左侧还固定安装有测定头。
与现有技术相比，本实用新型的有益效果是：该工业废水去离子装置将离子交换膜技术和离子电迁移技术相结合的离子交换技术运用到工业废水的处理上，有效的提高了工业废水的处理效率，且该工业废水去离子装置通过设置电导率测定仪，可以有效的测定去离子后废水的例子浓度，从而选择进一步的处理，且通过设置正电极室以及负电极室，使得还装置的 使用更加的安全方便;其次该工业废水去离子装置通过设置泡沫镍集流体可以将废水中的微小杂质先行过滤，大大的提高了该工业废水去离子装置的实际使用效果;最后，该工业废水去离子装置通过设置转轮使得其移动方便的优点，且具有体积小的优点，更加适合中小型用户的使用。
