申请日2017.03.16
公开(公告)日2017.10.10
IPC分类号B01D36/04
摘要
本实用新型公开了一种船舶用节能型污水预处理设备，包括装置本体，所述装置本体的底部安装有铝合金接水管，且所述铝合金接水管与所述装置本体通过强力胶粘合，所述铝合金接水管的一侧设有接水口，且所述接水口嵌入设置在铝合金接水管中，所述接水口的一侧安装有调节旋钮，且所述调节旋钮与所述铝合金接水管活动连接，所述调节旋钮的一侧安装有铝合金支腿，且所述铝合金支腿与所述装置本体焊接，该种船舶用节能型污水预处理设备，通过压力表的设计，便于人们观察水压，减少了人力的使用，所以该船舶用节能型污水预处理设备具有高效性和广泛的应用前景。

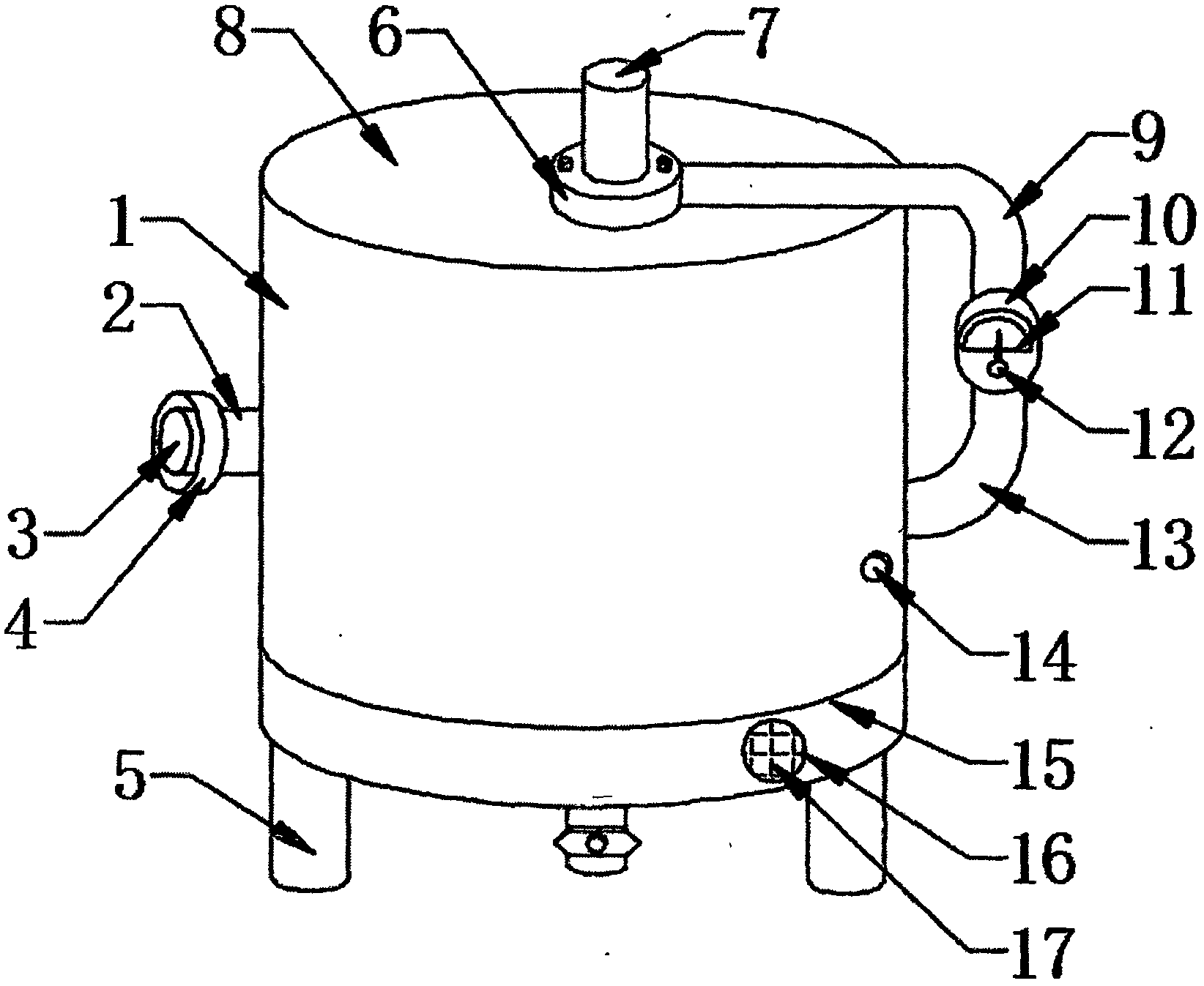

摘要附图
权利要求书
1.一种船舶用节能型污水预处理设备，包括装置本体(1)，其特征在于：所述装置本体(1)的底部安装有铝合金接水管(2)，且所述铝合金接水管(2)与所述装置本体(1)通过强力胶粘合，所述铝合金接水管(2)的一侧设有接水口(3)，且所述接水口(3)嵌入设置在铝合金接水管(2)中，所述接水口(3)的一侧安装有调节旋钮(4)，且所述调节旋钮(4)与所述铝合金接水管(2)活动连接，所述调节旋钮(4)的一侧安装有铝合金支腿(5)，且所述铝合金支腿(5)与所述装置本体(1)焊接，所述铝合金支腿(5)的顶部安装有不锈钢顶盖(8)，且所述不锈钢顶盖(8)与所述装置本体(1)固定连接，所述不锈钢顶盖(8)的一侧设有底座(6)，且所述底座(6)嵌入设置在不锈钢顶盖(8)中，所述底座(6)的一侧设有排水口(7)，且所述排水口(7)与所述底座(6)紧密焊接，所述排水口(7)的一侧设有排水管(9)，且所述排水管(9)与所述装置本体(1)通过强力胶粘合，所述排水管(9)的底部设有压力表(10)，且所述压力表(10)嵌入设置在排水管(9)中，所述压力表(10)的一侧设有指针(12)，且所述指针(12)与所述压力表(10)活动连接，所述指针(12)的底部设有吸水管(13)，且所述吸水管(13)与所述压力表(10)焊接，所述吸水管(13)的一侧安装有沉淀箱(15)，且所述沉淀箱(15)与所述装置本体(1)固定连接，所述沉淀箱(15)的一侧安装有透视窗(17)，且所述透视窗(17)与所述沉淀箱(15)通过强力胶粘合，所述透视窗(17)的底部设有排泥管(18)，且所述有排泥管(18)嵌入设置在装置本体(1)中，所述排泥管(18)的一侧设有阀门(20)，所述阀门(20)的顶部设有泡沫板(21)，且所述泡沫板(21)与所述不锈钢顶盖(8)固定连接，所述泡沫板(21)的一侧设有固定螺母(22)，且所述固定螺母(22)与所述泡沫板(21)焊接。
2.根据权利要求1所述的一种船舶用节能型污水预处理设备，其特征在于：所述阀门(20)的底部安装有阀门开关(19)，且所述阀门开关(19)嵌入设置在阀门(20)中。
3.根据权利要求1所述的一种船舶用节能型污水预处理设备，其特征在于：所述透视窗(17)的一侧设有铝合金保护框(16)，且所述铝合金保护框(16)与所述透视窗(17)活动连接。
4.根据权利要求1所述的一种船舶用节能型污水预处理设备，其特征在于：所述压力表(10)的一侧安装有指数盘(11)，且所述指数盘(11)与所述压力表(10)焊接。
5.根据权利要求1所述的一种船舶用节能型污水预处理设备，其特征在于：所述泡沫板(21)的顶部安装有过滤网(23)，且所述过滤网(23)与所述泡沫板(21)通过强力胶粘合。
6.根据权利要求1所述的一种船舶用节能型污水预处理设备，其特征在于：所述装置本体(1)的底部设有指示灯(14)，且所述指示灯(14)与所述装置本体(1)电性连接。
说明书
一种船舶用节能型污水预处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种船舶用节能型污水预处理设备。
背景技术
随着时代的进步，人们逐渐意识到江河湖海等水体的污染与人类向其排放污水有直接关系，船舶是在水路航运方面的交通工具，通常航运的时间较长，在船舶在航运过程中会产生很多的污水，由于现在水污染非常严重，因此在将船舶内的污水排放入海或江河湖内之前，必须进行对污水进行处理，以使其到达排放标准，但是现有的污水处理设备，多是针对陆地上使用，其占地面积大，操作流程复杂，处理费用高，维护不便。
但现有的船舶用节能型污水预处理设备，由于设计上的缺陷，其接水管的密封性较差，导致污水漏出来，要人工进行清理，加大了人力的使用，当水压较大时，其排水管会抖动，存在安全隐患，远远无法满足当前人们对于该产品的要求，且其使用寿命短。
因此，如何设计一种船舶用节能型污水预处理设备，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种船舶用节能型污水预处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种船舶用节能型污水预处理设备，包括装置本体，所述装置本体的底部安装有铝合金接水管，且所述铝合金接水管与所述装置本体通过强力胶粘合，所述铝合金接水管的一侧设有接水口，且所述接水口嵌入设置在铝合金接水管中，所述接水口的一侧安装有调节旋钮，且所述调节旋钮与所述铝合金接水管活动连接，所述调节旋钮的一侧安装有铝合金支腿，且所述铝合金支腿与所述装置本体焊接，所述铝合金支腿的顶部安装有不锈钢顶盖，且所述不锈钢顶盖与所述装置本体固定连接，所述不锈钢顶盖的一侧设有底座，且所述底座嵌入设置在不锈钢顶盖中，所述底座的一侧设有排水口，且所述排水口与所述底座紧密焊接，所述排水口的一侧设有排水管，且所述排水管与所述装置本体通过强力胶粘合，所述排水管的底部设有压力表，且所述压力表嵌入设置在排水管中，所述压力表的一侧设有指针，且所述指针与所述压力表活动连接，所述指针的底部设有吸水管，且所述吸水管与所述压力表焊接，所述吸水管的一侧安装有沉淀箱，且所述沉淀箱与所述装置本体固定连接，所述沉淀箱的一侧安装有透视窗，且所述透视窗与所述沉淀箱通过强力胶粘合，所述透视窗的底部设有排泥管，且所述有排泥管嵌入设置在装置本体中，所述排泥管的一侧设有阀门，所述阀门的顶部设有泡沫板，且所述泡沫板与所述不锈钢顶盖固定连接，所述泡沫板的一侧设有固定螺母，且所述固定螺母与所述泡沫板焊接。
进一步的，所述阀门的底部安装有阀门开关，且所述阀门开关嵌入设置在阀门中。
进一步的，所述透视窗的一侧设有铝合金保护框，且所述铝合金保护框与所述透视窗活动连接。
进一步的，所述压力表的一侧安装有指数盘，且所述指数盘与所述压力表焊接。
进一步的，所述泡沫板的顶部安装有过滤网，且所述过滤网与所述泡沫板通过强力胶粘合。
进一步的，所述装置本体的底部设有指示灯，且所述指示灯与所述装置本体电性连接。
与现有技术相比，本实用新型的有益效果是：该种船舶用节能型污水预处理设备，通过对装置本体的多方面改进，采用了调节旋钮的设计，可以固定住接水管，解决了接水管会漏水的问题，减少了人力的使用，通过压力表，能够清楚的观察水压，当水压过大时，能够及时调节接水量，以防发生安全事故，通过指示灯，船舶内的污水处理完时，指示灯会亮起来，便于船员知道，提高了工作效率，实现了该种船舶用节能型污水预处理设备的高效性，具有一定的使用前景
