申请日2017.03.16
公开(公告)日2017.06.30
IPC分类号G01N21/17
摘要

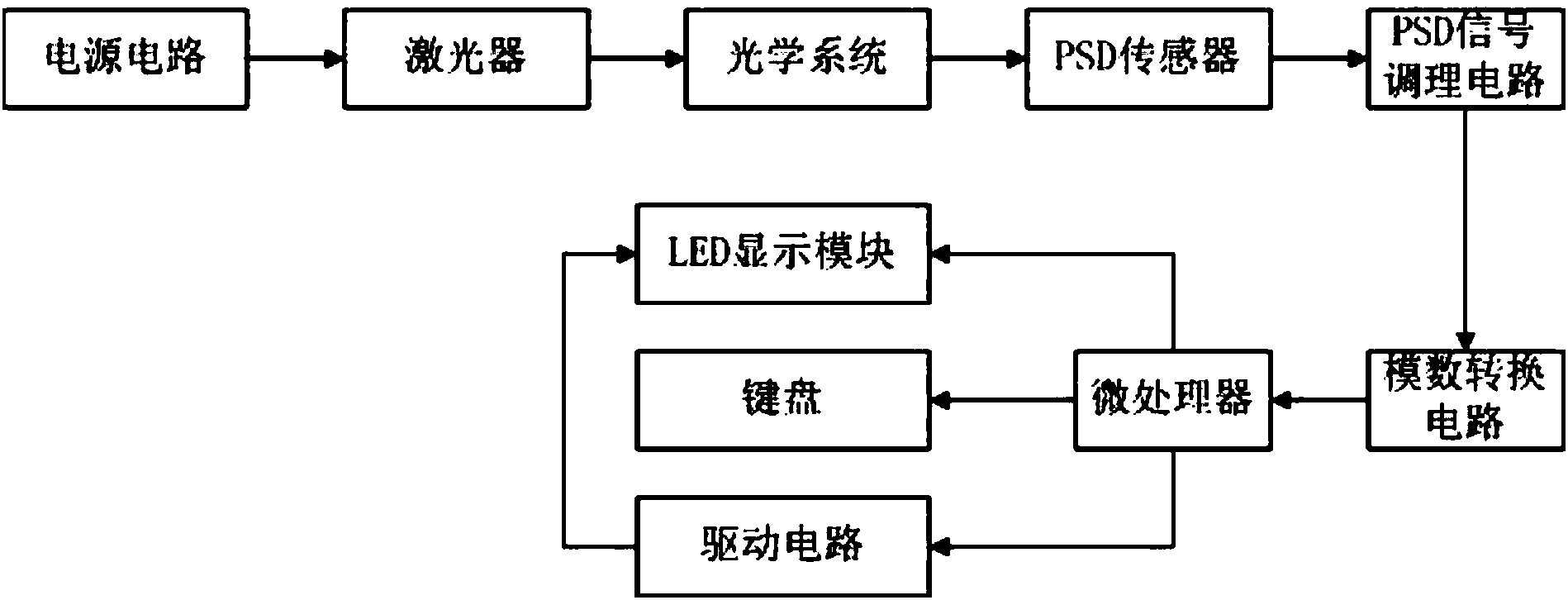

本发明公开了关于工厂废水排放的液体浓度标准认证检测系统，包括电源电路、激光器、光学系统、PSD传感器、PSD信号调理电路、模数转换电路、微处理器、LED显示模块、键盘和驱动电路，所述电源电路、激光器、光学系统、PSD传感器、PSD信号调理电路、模数转换电路、微处理器依次连接，所述LED显示模块、键盘和驱动电路分别与微处理器连接，所述LED显示模块与驱动电路连接。本发明应用半导体位置敏感器件PSD检测工厂废水的液体浓度，并设计外围电路，提高检测系统的抗干扰能力，进一步提高了检测系统的可靠性，使排放废水达标。
摘要附图
权利要求书
1.关于工厂废水排放的液体浓度标准认证检测系统，其特征在于，包括电源电路、激光器、光学系统、PSD传感器、PSD信号调理电路、模数转换电路、微处理器、LED显示模块、键盘和驱动电路，所述电源电路、激光器、光学系统、PSD传感器、PSD信号调理电路、模数转换电路、微处理器依次连接，所述LED显示模块、键盘和驱动电路分别与微处理器连接，所述LED显示模块与驱动电路连接。
2.根据权利要求1所述的关于工厂废水排放的液体浓度标准认证检测系统，其特征在于，所述PSD信号调理电路采用芯片AD538。
3.根据权利要求1所述的关于工厂废水排放的液体浓度标准认证检测系统，其特征在于，所述PSD信号调理电路包括前置放大电路、背景干扰及暗电流消除电路和陷波电路，所述前置放大电路、背景干扰及暗电流消除电路和陷波电路依次连接。
4.根据权利要求1所述的关于工厂废水排放的液体浓度标准认证检测系统，其特征在于，所述电源电路采用MC7812。
说明书
关于工厂废水排放的液体浓度标准认证检测系统
技术领域
本发明涉及液体浓度检测，具体涉及关于工厂废水排放的液体浓度标准认证检测系统。
背景技术
浓度是衡量工厂废水排放是否达标的一项非常重要的指标，为了达到排放标准，生产企业除了在排放前对废水的浓度进行检验外，还要求在排放后对河流的浓度进行监控，化验室检验只是抽样检验，步骤繁琐，实时性差，不易控制产品质量，仅仅依靠这种方法很难满足排放要求。在线检测系统可以使操作人员在废水排放过程中随时掌握废水和河流浓度的变化情况，及时采取措施，实现实时控制，使产品的浓度控制在要求的范围内这对提高产品质量有很重要的意义，但是现有技术往往存在检测不稳定的问题。
发明内容
本发明所要解决的技术问题是检测浓度不稳定，目的在于提供关于工厂废水排放的液体浓度标准认证检测系统，提高检测浓度的稳定性和可靠性。
本发明通过下述技术方案实现：
关于工厂废水排放的液体浓度标准认证检测系统，包括电源电路、激光器、光学系统、PSD传感器、PSD信号调理电路、模数转换电路、微处理器、LED显示模块、键盘和驱动电路，所述电源电路、激光器、光学系统、PSD传感器、PSD信号调理电路、模数转换电路、微处理器依次连接，所述LED显示模块、键盘和驱动电路分别与微处理器连接，所述LED显示模块与驱动电路连接。激光器发出激光，通过光学系统(内装有参考液体和待测液体)照射到PSD感光面上，经过PSD信号调理电路将输出的电流信号进行放大等处理，由模数转换电路将模拟量转换为数字量，通过适当接口将其送入微处理器，以其为核心对浓度检测系统进行控制，再由显示系统显示出待测液体浓度。
进一步地，关于工厂废水排放的液体浓度标准认证检测系统，所述PSD信号调理电路采用芯片AD538。AD538结构独特、工艺精良。低输入或输出偏移电压和优异的线性性能的结合,使其可在一个非常宽的输入动态范围内进行精确的运算。
进一步地，关于工厂废水排放的液体浓度标准认证检测系统，所述PSD信号调理电路包括前置放大电路、背景干扰及暗电流消除电路和陷波电路，所述前置放大电路、背景干扰及暗电流消除电路和陷波电路依次连接。光电系统中，由光电探测器获得的电信号常常是微弱信号，不能直接送到微处理器中，必须由前置放大电路进行放大;由于是光学系统，消除背景光的干扰是很有必要的;由于该系统工作的环境恶劣，产生的工频干扰会淹没PSD微弱的信号，因此加设陷波电路。
进一步地，关于工厂废水排放的液体浓度标准认证检测系统，所述电源电路采用MC7812。
本发明与现有技术相比，具有如下的优点和有益效果：本发明应用半导体位置敏感器件PSD检测工厂废水的液体浓度，并设计外围电路，提高检测系统的抗干扰能力，进一步提高了检测系统的可靠性，使排放废水达标。
