申请日2017.02.10
公开(公告)日2017.09.19
IPC分类号C02F9/08
摘要
本实用新型公开了一种改进型高效污水 处理装置，包括初级过滤箱、反应罐和杀菌箱，初级过滤箱下端侧壁设有进水口，初级过滤箱上方设有液压缸，初级过滤箱内设有初级过滤板，初级过滤板与液压缸的活塞杆相连接，反应罐与初级过滤箱之间通过第一管道相连接，反应罐的底部设有U型隔板，反应罐上端设有端盖，端盖上设有若干进料管，下端设有倒U型管，进料管与端盖转动连接，端盖上设有可以驱动进料管转动的驱动装置，杀菌箱内设有螺旋管，反应罐和螺旋管之间通过第二管道相连接，第二管道上设有泵体和节流阀，杀菌箱的内壁设有若干杀菌灯，杀菌箱上设有排水口，排水口内设有过滤网。本实用新型反应彻底，杀菌效果好，污水处理效率高。

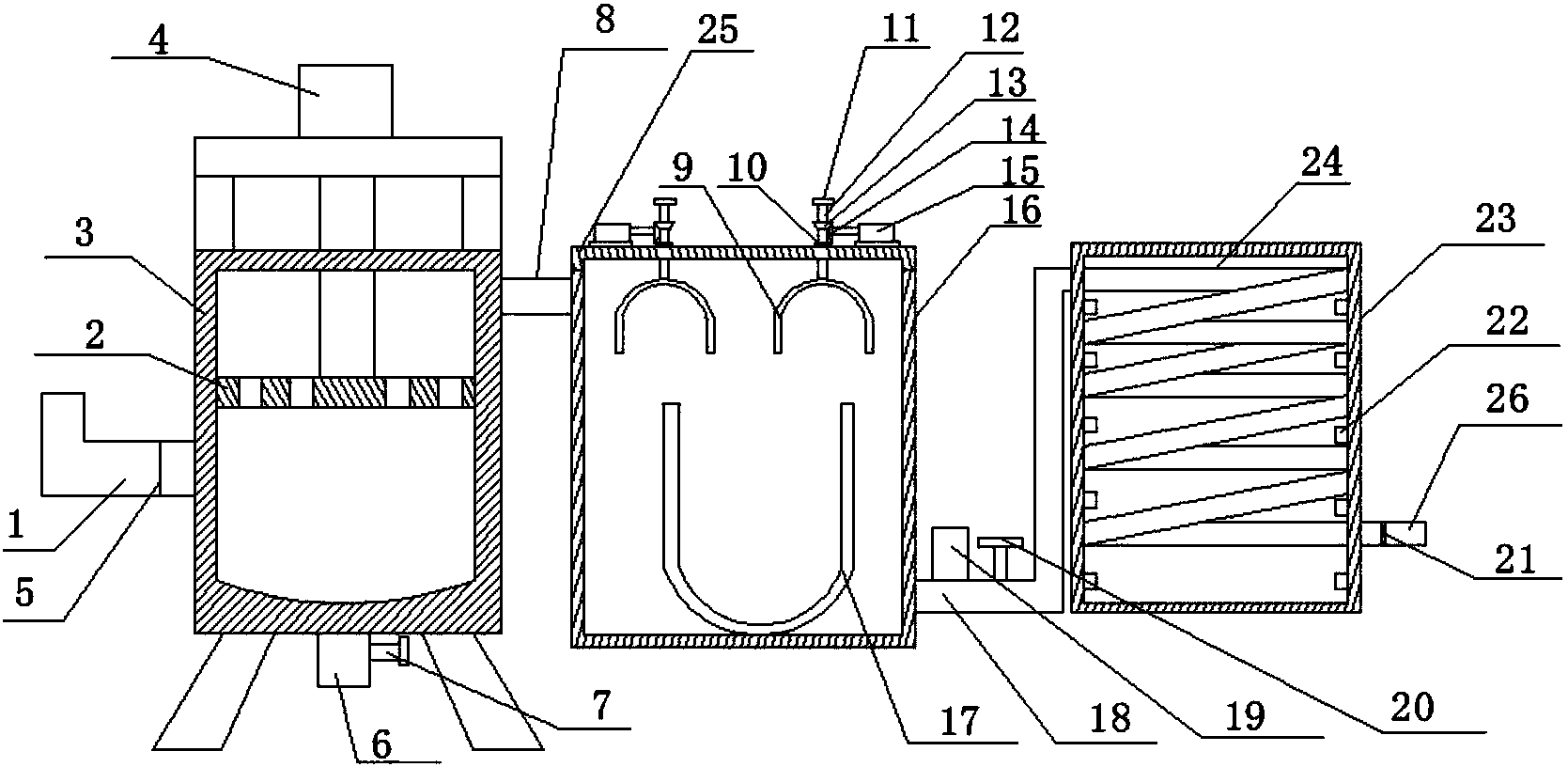

摘要附图
权利要求书
1.一种改进型高效污水处理装置，其特征在于：包括初级过滤箱、反应罐和杀菌箱，所述初级过滤箱的下端侧壁设有进水口，进水口上设有单向阀，所述初级过滤箱的上方设有液压缸，所述初级过滤箱内设有初级过滤板，所述初级过滤板与液压缸的活塞杆相连接，所述反应罐与初级过滤箱之间通过第一管道相连接，所述反应罐的底部设有U型隔板，所述反应罐的上端设有端盖，所述端盖上设有若干进料管，所述若干进料管的上端设有密封盖，下端设有与之相连通的倒U型管，所述进料管与端盖转动连接，所述端盖上设有可以驱动进料管转动的驱动装置，所述杀菌箱内设有螺旋管，所述反应罐和螺旋管之间通过第二管道相连接，所述第二管道上设有泵体和节流阀，所述杀菌箱的内壁设有若干杀菌灯，所述杀菌箱上设有排水口，所述排水口内设有过滤网。
2.根据权利要求1所述的改进型高效污水处理装置，其特征在于：所述初级过滤箱的底部为弧形结构，初级过滤箱的底部设有排渣口，排渣口上设有控制阀。
3.根据权利要求1所述的改进型高效污水处理装置，其特征在于：所述驱动装置包括驱动电机、第一锥齿轮和第二锥齿轮，所述第一锥齿轮与驱动电机的输出轴相连接，所述第二锥齿轮过盈配合在进料管上，所述第一锥齿轮和第二锥齿轮相啮合。
4.根据权利要求1所述的改进型高效污水处理装置，其特征在于：所述进料管与端盖连接处设有密封垫。
说明书
一种改进型高效污水处理装置
技术领域
本实用新型涉及污水处理领域，特别涉及一种改进型高效污水处理装置。
背景技术
工业生产中，经常会产生一些废水，如果这些废水不经处理直接排放，必然会给环境造成严重的影响和危害，因此需要在废水排放之前对其进行处理，但是现有的用于污水处理的装置结构复杂，反应不彻底，对污水中含有的细菌杀菌处理效果不明显，效率低等。
实用新型内容
本实用新型所要解决的技术问题是提供一种改进型高效污水处理装置，以解决现有技术中污水处理装置结构复杂、反应不彻底、对污水中含有的细菌杀菌处理效果不明显，效率低等问题。
为实现上述目的，本实用新型提供以下技术方案：一种改进型高效污水处理装置，包括初级过滤箱、反应罐和杀菌箱，所述初级过滤箱的下端侧壁设有进水口，进水口上设有单向阀，所述初级过滤箱的上方设有液压缸，所述初级过滤箱内设有初级过滤板，所述初级过滤板与液压缸的活塞杆相连接，所述反应罐与初级过滤箱之间通过第一管道相连接，所述反应罐的底部设有U型隔板，所述反应罐的上端设有端盖，所述端盖上设有若干进料管，所述进料管的上端设有密封盖，下端设有与之相连通的倒U型管，所述进料管与端盖转动连接，所述端盖上设有可以驱动进料管转动的驱动装置，所述杀菌箱内设有螺旋管，所述反应罐和螺旋管之间通过第二管道相连接，所述第二管道上设有泵体和节流阀，所述杀菌箱的内壁设有若干杀菌灯，所述杀菌箱上设有排水口，所述排水口内设有过滤网。
优选的，所述初级过滤箱的底部为弧形结构，初级过滤箱的底部设有
排渣口，排渣口上设有控制阀。
优选的，所述驱动装置包括驱动电机、第一锥齿轮和第二锥齿轮，所述第一锥齿轮与驱动电机的输出轴相连接，所述第二锥齿轮过盈配合在进料管上，所述第一锥齿轮和第二锥齿轮相啮合。
优选的，所述进料管与端盖连接处设有密封垫。
采用以上技术方案的有益效果是：污水从进水口排入初级过滤箱内，通过启动液压缸，液压缸的活塞杆推动初级过滤板向下运动，将污水从初级过滤板过滤后压入反应罐内，打开密封盖，从进料管内可以向反应罐内加入催化剂，催化剂经倒U型管落入反应罐内，通过驱动装置驱动倒U型管转动，一方面使得催化剂快速落入反应罐内，另一方面可以起到搅拌混合的作用，除此，倒U型管和U型隔板形成多道隔板，增加了污水和催化剂在反应罐内的流动距离，反应充分，然后经过第二管道流入杀菌箱内的螺旋管中，杀菌箱的内壁沿纵向设有若干杀菌灯，螺旋管将污水分散开，杀菌效果好且效率高，最后经过排水口排出，排水口内安装过滤网，过滤网的网孔直径小于初级过滤板的网孔直径，再次过滤，进一步过滤杂质，此设计，布局合理，反应彻底，杀菌效果好，污水处理效率高。
