申请日2017.02.12
公开(公告)日2017.09.19
IPC分类号C02F9/02
摘要
本实用新型公开了一种新型震动式矿物质污水 分离净化器，包括第一蓄水罐和第二蓄水罐，所述第一蓄水罐一侧设有第一进水口，所述第一蓄水罐另一侧设有第一出水口，所述第一蓄水罐一侧设有第二蓄水罐，所述第一蓄水罐和第二蓄水罐内部均设有隔沙板，所述第二蓄水罐一侧设有第二进水口，所述第一出水口与第二进水口之间通过水管连接且水管中间位置设置有水泵，所述水泵一侧设有过滤装置。该实用新型结构简单，设计新颖，净化效果好，可以对矿物质污水进行二次过滤且对过滤后的水运输的过程中进行再次，使得净化器的净化效果更好，且大大提高了单位时间内的净化效果，还可以对沉淀后的污染物和水进行隔离，便于大范围推广使用。

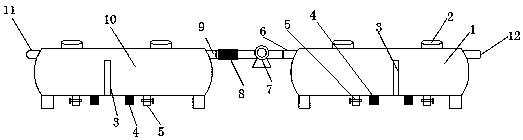

摘要附图
权利要求书
1.一种新型震动式矿物质污水分离净化器，包括第一蓄水罐(1)和第二蓄水罐(10)，其特征在于：所述第一蓄水罐(1)一侧设有第一进水口(12)，所述第一蓄水罐(1)另一侧设有第一出水口(6)，所述第一蓄水罐(1)一侧设有第二蓄水罐(10)，所述第一蓄水罐(1)和第二蓄水罐(10)内部均设有隔沙板(3)，所述第二蓄水罐(10)一侧设有第二进水口(9)，所述第一出水口(6)与第二进水口(9)之间通过水管连接且水管中间位置设置有水泵(7)，所述水泵(7)一侧设有过滤装置(8)，所述第一蓄水罐(1)和第二蓄水罐(10)底部均设有振动器(4)，所述振动器(4)一侧设有排污阀门(5)。
2.根据权利要求1所述的一种新型震动式矿物质污水分离净化器，其特征在于：第二蓄水罐(10)一侧设有第二出水口(11)。
3.根据权利要求1所述的一种新型震动式矿物质污水分离净化器，其特征在于：所述第一蓄水罐(1)和第二蓄水罐(10)上方均固定连接有检修口(2)。
4.根据权利要求1所述的一种新型震动式矿物质污水分离净化器，其特征在于：所述过滤装置(8)内设有活性炭。
说明书
一种新型震动式矿物质污水分离净化器
技术领域
本实用新型涉及一种净化器，特别涉及一种新型震动式矿物质污水分离净化器。
背景技术
现阶段，随着我国水资源的日益枯竭和人们环保意识的增强，人们越来越重视对废水，现有矿物质污水分离净化器，在使用时仅仅只是对水资源的进行沉淀净化，且使得净化器单位时间内的净化效率大大降低，且现有的矿物质污水分离净化器仅仅只能够对污水进行一次过滤，且并不能够对污水进行多次过率，这样使得污水净化的效果不是很好。为此，我们提出一种新型震动式矿物质污水分离净化器。
发明内容
本实用新型的主要目的在于提供一种新型震动式矿物质污水分离净化器，该实用新型结构简单，设计新颖，净化效果好，可以对矿物质污水进行二次过滤且对过滤后的水运输的过程中进行再次，使得净化器的净化效果更好，且大大提高了单位时间内的净化效果，还可以对沉淀后的污染物和水进行隔离，便于大范围推广使用，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种新型震动式矿物质污水分离净化器，包括第一蓄水罐和第二蓄水罐，所述第一蓄水罐一侧设有第一进水口，所述第一蓄水罐另一侧设有第一出水口，所述第一蓄水罐一侧设有第二蓄水罐，所述第一蓄水罐和第二蓄水罐内部均设有隔沙板，所述第二蓄水罐一侧设有第二进水口，所述第一出水口与第二进水口之间通过水管连接且水管中间位置设置有水泵，所述水泵一侧设有过滤装置，所述第一蓄水罐和第二蓄水罐底部均设有振动器，所述振动器一侧设有排污阀门。
进一步地，第二蓄水罐一侧设有第二出水口。
进一步地，所述第一蓄水罐和第二蓄水罐上方均固定连接有检修口。
进一步地，所述过滤装置内设有活性炭。
与现有技术相比，本实用新型具有如下有益效果：由于第一蓄水罐和第二蓄水罐内部均设有隔沙板，能够对进入到第一蓄水罐和第二蓄水罐内的矿物质污水进行沉淀分离，且沉淀后的污泥会通过隔沙板与水进行分离，通过振动器，能够加速矿物质污水的沉淀分离速度，使其单位时间内的工作效率更快，通过排污阀门，能够方便对沉淀后的污染物排出，通过水泵，能够方便将第一蓄水罐过滤后的水流入到第二蓄水罐内进行再次过滤，通过过滤装置且过滤装置内设有活性炭，能够对过滤后的水在流入到第二蓄水罐内的过程中进行再次过滤，使其净化的效果更佳明显，通过检修口，能够在第一蓄水罐和第二蓄水罐发生故障时，便于维修人员对其的维修，该实用新型结构简单，设计新颖，净化效果好，可以对矿物质污水进行二次过滤且对过滤后的水运输的过程中进行再次，使得净化器的净化效果更好，且大大提高了单位时间内的净化效果，还可以对沉淀后的污染物和水进行隔离，便于大范围推广使用。
