申请日2017.03.24
公开(公告)日2017.12.01
IPC分类号C02F1/44
摘要
本实用新型公开一种石墨烯水处理装置，包括槽体，所述槽体内底面设有石墨烯正渗透膜，所述石墨烯正渗透膜将槽体内隔成废水腔和淡水腔两个独立的腔体，所述废水腔和淡水腔上方均设有由搅拌电机驱动的搅拌组件，所述槽体外侧壁靠近废水腔的一端靠近顶部的位置设有废水进口，所述槽体外侧壁靠近废水腔的一端靠近底部的位置设有浓废水出口，所述槽体外侧壁靠近淡水腔的一端中部设有通过进料管与淡水腔内部连通的碳酸氢铵化合物储罐。本实用新型结构简单，能有效的对污水进行处理。
权利要求书

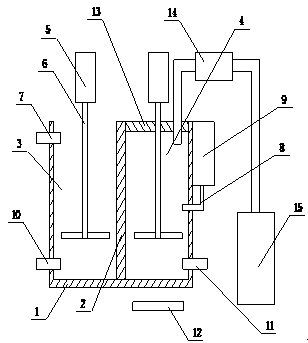

1.一种石墨烯水处理装置，其特征在于：包括槽体(1)，所述槽体(1)内底面设有石墨烯正渗透膜(2)，所述石墨烯正渗透膜(2)将槽体(1)内隔成废水腔(3)和淡水腔(4)两个独立的腔体，所述废水腔(3)和淡水腔(4)上方均设有由搅拌电机(5)驱动的搅拌组件(6)，所述槽体(1)外侧壁靠近废水腔(3)的一端靠近顶部的位置设有废水进口(7)，所述槽体(1)外侧壁靠近废水腔(3)的一端靠近底部的位置设有浓废水出口(10)，所述槽体(1)外侧壁靠近淡水腔(4)的一端中部设有通过进料管(8)与淡水腔(4)内部连通的碳酸氢铵化合物储罐(9)，所述槽体(1)外侧壁靠近淡水腔(4)的一端靠近底部的位置设有淡水出口(11)，所述槽体(1)下方与淡水腔(4)对应的位置设有加热台(12)，所述淡水腔(4)顶部设有盖子(13)，所述盖子(13)上方设有与其内部连通的蒸发冷凝管(14)，所述蒸发冷凝管(14)远离淡水腔(4)的一端设有收集罐(15)。
2.根据权利要求1所述的一种石墨烯水处理装置，其特征在于：所述废水腔(3)和淡水腔(4)形状、尺寸一致。
3.根据权利要求1所述的一种石墨烯水处理装置，其特征在于：所述废水进口(7)、浓废水出口(10)和淡水出口(11)上均设有阀门。
说明书
一种石墨烯水处理装置
技术领域
本实用新型属于水处理装置领域，具体涉及一种石墨烯水处理装置。
背景技术
废水处理是环境保护中很重要的一环。目前，常用的废水处理是通过成套的废水处理装置进行处理。但是，现在的废水处理装置系统太过复杂，成本也比较高，处理的效果也不是那么明显。正渗透是近年来发展起来的一种浓度驱动的新型膜分离技术，它是依靠选择性渗透膜两侧的渗透压差为驱动力自发实现水传递的膜分离过程，具有许多独特的优点。但是，现有技术中不能很好的使用这样的技术来进行水处理。
实用新型内容
本实用新型所要解决的技术问题便是针对上述现有技术的不足，提供一种石墨烯水处理装置，结构简单，能有效的对污水进行处理。
本实用新型所采用的技术方案是：一种石墨烯水处理装置，包括槽体，所述槽体内底面设有石墨烯正渗透膜，所述石墨烯正渗透膜将槽体内隔成废水腔和淡水腔两个独立的腔体，所述废水腔和淡水腔上方均设有由搅拌电机驱动的搅拌组件，所述槽体外侧壁靠近废水腔的一端靠近顶部的位置设有废水进口，所述槽体外侧壁靠近废水腔的一端靠近底部的位置设有浓废水出口，所述槽体外侧壁靠近淡水腔的一端中部设有通过进料管与淡水腔内部连通的碳酸氢铵化合物储罐，所述槽体外侧壁靠近淡水腔的一端靠近底部的位置设有淡水出口，所述槽体下方与淡水腔对应的位置设有加热台，所述淡水腔顶部设有盖子，所述盖子上方设有与其内部连通的蒸发冷凝管，所述蒸发冷凝管远离淡水腔的一端设有收集罐。
作为优选，所述废水腔和淡水腔形状、尺寸一致。
作为优选，所述废水进口、浓废水出口和淡水出口上均设有阀门。
本实用新型的有益效果在于：通过石墨烯正渗透膜配合碳酸氢铵化合物，加大溶液的渗透压，以此对污水进行处理;结构简单，能有效的对污水进行处理。
