申请日2017.02.13
公开(公告)日2017.10.31
IPC分类号C02F9/10
摘要
本实用新型公开了一种内燃式废水 处理装置，包括过滤装置、电机和蒸发装置，所述过滤装置包括搅拌筒、设置在搅拌桶顶部进液口以及设置在过滤装置底部的过滤膜，所述蒸发装置包括蒸发槽和蒸发筒，所述搅拌棒与电机输出轴固定连接;所述蒸发槽顶部设置有过滤液进口，所述蒸发槽顶部为斜面，所述蒸发槽设置在蒸发筒内部，内部底面不接触。此内燃式废水处理装置结构简单，通过设置斜面能够帮助蒸馏水能够自然顺着斜面下滑，通过接水槽流入蒸馏水存储箱，不会造成蒸馏水的回落;通过蒸发槽设置在蒸发筒内部，内部底面不接触，可以使得蒸发槽内部的污水充分收到蒸发筒内的燃料燃烧的热量，实现资源的合理利用。

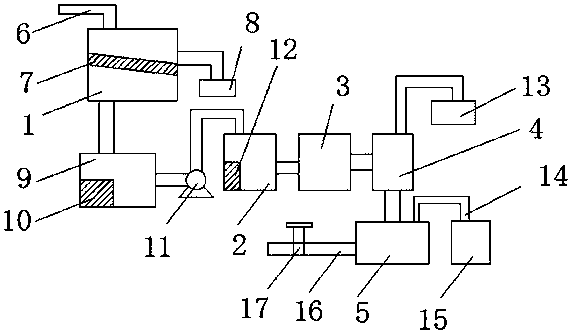

摘要附图
权利要求书
1.一种内燃式废水处理装置，包括过滤装置(1)、电机(2)和蒸发装置(3)，所述过滤装置(1)包括搅拌筒(4)、设置在搅拌筒(4)顶部的进液口(5)以及设置在过滤装置(1)底部的过滤膜(6)，所述蒸发装置(3)包括蒸发槽(7)和蒸发筒(8)，其特征在于：所述搅拌筒(4)内壁铰接有搅拌棒(9)，所述搅拌棒(9)上焊接有搅拌叶片(10)，所述搅拌棒(9)与电机(2)输出轴固定连接;所述蒸发槽(7)顶部设置有过滤液进口(11)，所述蒸发槽(7)顶部为斜面(12)，所述蒸发槽(7)底部设置有塞子(13)，所述蒸发筒(8)顶部设置有燃料进口(14)和进风口(15)，所述进风口(15)外连接有鼓风机(16)，所述斜面(12)下方设置有接水槽(17)，所述接水槽(17)底部的蒸发槽(7)内壁开设有一小孔(18)，所述小孔(18)连接有蒸馏水存储箱(19)，所述蒸馏水存储箱(19)设置在蒸发筒(8)外侧。
2.根据权利要求1所述的内燃式废水处理装置，其特征在于：所述过滤装置(1)为圆柱体加上倒圆台形状，其中倒圆台大圆台面直径与圆柱体直径一致，所述倒圆台小圆台面设置有过滤液出口(20)。
3.根据权利要求2所述的内燃式废水处理装置，其特征在于：所述搅拌棒(9)与圆柱体直径一致。
4.根据权利要求2所述的内燃式废水处理装置，其特征在于：所述过滤液进口(11)与过滤液出口(20)形状大小一致，且二者固定焊接。
5.根据权利要求1所述的内燃式废水处理装置，其特征在于：所述斜面(12)与水平面角度为30-45度。
6.根据权利要求1所述的内燃式废水处理装置，其特征在于：所述蒸发槽(7)设置在蒸发筒(8)内部，内部底面不接触。
7.根据权利要求1所述的内燃式废水处理装置，其特征在于：所述小孔(18)与蒸馏水存储箱(19)之间设置有管子(21)，所述管子(21)穿于蒸发筒(8)内壁上。
8.根据权利要求7所述的内燃式废水处理装置，其特征在于：所述蒸发筒(8)内壁与管子(21)外表面焊接。
说明书
一种内燃式废水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种内燃式废水处理装置。
背景技术
人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难。工业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样。工业除了排出的废水直接注入水体引起污染外，固体废物和废气也会污染水体。
目前处理废水的方法多种多样，比较流行的有锅炉蒸发法、化学沉淀法、膜分离方法等。锅炉蒸发法一般采用外部加热，这样一来热量损失比较大，导致需要大量燃料，从而使废水处理成本较高。传统的内燃式废水处理装置，收集蒸馏水比较困难，且蒸馏水容易回滴到废水之中，造成大量能源的白费。
实用新型内容
本实用新型的目的在于提供一种内燃式废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种内燃式废水处理装置，包括过滤装置、电机和蒸发装置，所述过滤装置包括搅拌筒、设置在搅拌桶顶部进液口以及设置在过滤装置底部的过滤膜，所述蒸发装置包括蒸发槽和蒸发筒，所述搅拌筒内壁铰接有搅拌棒，所述搅拌棒上焊接有搅拌叶片，所述搅拌棒与电机输出轴固定连接;所述蒸发槽顶部设置有过滤液进口，所述蒸发槽顶部为斜面，所述蒸发槽底部设置有塞子，所述蒸发筒顶部设置有燃料进口和进风口，所述进风口外连接有鼓风机，所述斜面下方设置有接水槽，所述接水槽底部的蒸发槽内侧开设有一小孔，所述小孔连接有蒸馏水存储箱，所述蒸馏水存储箱设置在蒸发筒外侧。
通过上述技术方案，塞子的设置能够帮助废水蒸发完的灰料能够同塞子的口子倒出，方便进行下一步的废水处理。
优选的，所述过滤装置为圆柱体加上倒圆台形状，其中倒圆台大圆台面直径与圆柱体直径一致，所述倒圆台小圆台面设置有过滤液出口。
优选的，所述搅拌棒与圆柱体直径一致。
通过上述技术方案，搅拌棒可以帮助加速污水的流动，帮助污水通过过滤膜进行初步过滤。
优选的，所述过滤液进口与过滤液出口形状大小一致，且二者固定焊接。
优选的，所述斜面与水平面角度为30-45度。
通过上述技术方案，斜面的设置能够帮助蒸馏水能够自然顺着斜面下滑，通过接水槽流入蒸馏水存储箱，不会造成蒸馏水的回落。
优选的，所述蒸发槽设置在蒸发筒内部，内部底面不接触。
通过上述技术方案，可以使得蒸发槽内部的污水充分收到蒸发筒内的燃料燃烧的热量，实现资源的合理利用。
优选的，所述小孔与蒸馏水存储箱之间设置有管子，所述管子穿于蒸发筒内壁上。
优选的，所述蒸发筒内壁与管子外表面焊接。
与现有技术相比，本实用新型的有益效果是：此内燃式废水处理装置结构简单，通过设置斜面能够帮助蒸馏水能够自然顺着斜面下滑，通过接水槽流入蒸馏水存储箱，不会造成蒸馏水的回落;通过蒸发槽设置在蒸发筒内部，内部底面不接触，可以使得蒸发槽内部的污水充分收到蒸发筒内的燃料燃烧的热量，实现资源的合理利用。
