申请日2017.02.13
公开(公告)日2017.10.31
IPC分类号C02F9/14; C02F101/38
摘要
本实用新型公开了一种新型煤化工废水 处理装置，包括溶气气浮池、好氧池、厌氧池和恒温水浴锅，所述溶气气浮池顶端通过管道连接有高压泵输出端，所述溶气气浮池内壁底部设置有氮气空压机，所述好氧池与溶气气浮池通过管道相连，所述厌氧池与好氧池通过管道相连，且厌氧池顶端通过管道连接有储气罐，所述恒温水浴锅的顶端与厌氧池的顶端通过管道相连，所述恒温水浴锅顶端连接有冷却管，所述冷却管一端连接有收集箱，所述恒温水浴锅一侧设置有出水管，且出水管上设置有电磁阀。本实用新型通过厌氧池和好氧池的处理除去大部分的有机物萘、喹啉和吡啶，同时通过恒温水浴锅的处理，利用不同有机物的沸点不同，更进一步的去除这些难降解的有机物。
摘要附图
权利要求书

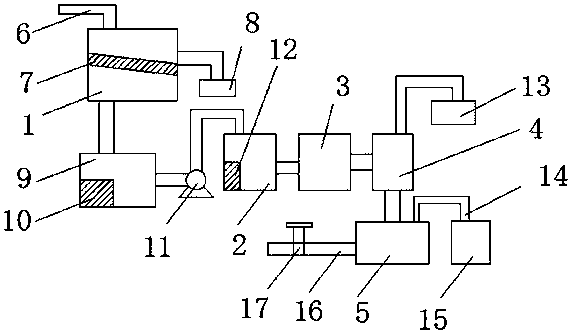

1.一种新型煤化工废水处理装置，包括过滤箱(1)、溶气气浮池(2)、好氧池(3)、厌氧池(4)和恒温水浴锅(5)，其特征在于：所述过滤箱(1)顶部连接有进水管(6)，且过滤箱(1)内部中心处固定安装有过滤网(7)，所述过滤箱(1)一侧通过管道连接有废渣槽(8)，所述过滤箱(1)底部通过管道连接有消毒箱(9)，且消毒箱(9)内壁底部设置有臭氧发生器(10)，所述消毒箱(9)一侧通过管道连接有高压泵(11)输入端，所述溶气气浮池(2)顶端通过管道连接有高压泵(11)输出端，所述溶气气浮池(2)内壁底部设置有氮气空压机(12)，所述好氧池(3)与溶气气浮池(2)通过管道相连，所述厌氧池(4)与好氧池(3)通过管道相连，且厌氧池(4)顶端通过管道连接有储气罐(13)，所述恒温水浴锅(5)的顶端与厌氧池(4)的顶端通过管道相连，所述恒温水浴锅(5)顶端连接有冷却管(14)，所述冷却管(14)一端连接有收集箱(15)，所述恒温水浴锅(5)一侧设置有出水管(16)，且出水管(16)上设置有电磁阀(17)。
2.根据权利要求1所述的一种新型煤化工废水处理装置，其特征在于：所述过滤网(7)设置有若干个，且过滤网(7)均倾斜一定的角度。
3.根据权利要求1所述的一种新型煤化工废水处理装置，其特征在于：所述恒温水浴锅(5)一侧设置有水位计(18)，且另一侧设置有检测水管(19)。
4.根据权利要求1所述的一种新型煤化工废水处理装置，其特征在于：所述溶气气浮池(2)一侧设置有压力表(20)，且溶气气浮池(2)顶端设置有出气口(21)。
5.根据权利要求1所述的一种新型煤化工废水处理装置，其特征在于：所述氮气空压机(12)的吹气管设置在溶气气浮池(2)的底部，且吹气管上设置有单向液压阀。
说明书
一种新型煤化工废水处理装置
技术领域
本实用新型涉及废水处理领域，具体为一种新型煤化工废水处理装置。
背景技术
经济发展带来的环境污染日趋严重，环保日益成为当今时代的焦点，环保水处理是其中非常关键的一环。环保水处理重点在于高浓度工业废水的治理。煤化工是清洁、高效的煤炭利用方式，但煤气化工艺过程中却会产生大量的高污染煤气化废水，所义现在出现了许多针对于煤化工处理的设备。
现在的一些煤化工污水处理设备对喹啉类、吲哚类、吡啶类、咔唑类等一些难降解有机物处理效果较差，使得煤化工行业外排水CODcr难以达到一级标准。
实用新型内容
本实用新型的目的在于提供一种新型煤化工废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型煤化工废水处理装置，包括过滤箱、溶气气浮池、好氧池、厌氧池和恒温水浴锅，所述过滤箱顶部连接有进水管，且过滤箱内部中心处固定安装有过滤网，所述过滤箱一侧通过管道连接有废渣槽，所述过滤箱底部通过管道连接有消毒箱，且消毒箱内壁底部设置有臭氧发生器，所述消毒箱一侧通过管道连接有高压泵输入端，所述溶气气浮池顶端通过管道连接有高压泵输出端，所述溶气气浮池内壁底部设置有氮气空压机，所述好氧池与溶气气浮池通过管道相连，所述厌氧池与好氧池通过管道相连，且厌氧池顶端通过管道连接有储气罐，所述恒温水浴锅的顶端与厌氧池的顶端通过管道相连，所述恒温水浴锅顶端连接有冷却管，所述冷却管一端连接有收集箱，所述恒温水浴锅一侧设置有出水管，且出水管上设置有电磁阀。
优选的，所述过滤网设置有若干个，且过滤网均倾斜一定的角度。
优选的，所述恒温水浴锅一侧设置有水位计，且另一侧设置有检测水管。
优选的，所述溶气气浮池一侧设置有压力表，且溶气气浮池顶端设置有出气口。
优选的，所述氮气空压机的吹气管设置在溶气气浮池的底部，且吹气管上设置有单向液压阀。
与现有技术相比，本实用新型的有益效果是：此新型煤化工废水处理装置通过好氧池和厌氧池，好氧池的好氧细菌把一些有机物降解，然后到厌氧池的细菌降解，能达到去除大部分的喹啉类、吲哚类、吡啶类、咔唑类等一些难降解有机物，通过恒温水浴锅，由于各种有机物的沸点不同，利用恒温水浴锅对废水很稳处理，就能彻底解决喹啉类、吲哚类、吡啶类、咔唑类等一些难降解有机物的污染。
