申请日2017.02.14
公开(公告)日2017.10.13
IPC分类号C02F9/14; B01D53/74
摘要
本实用新型公开了一种带有废气除臭装置的MBR一体化污水 处理系统，包括污水调节池、MBR膜一体化装置、曝气装置、除臭装置以及出水管，污水调节池连通MBR膜一体化装置，MBR膜一体化装置连通出水管，曝气装置设置在MBR膜一体化装置内部，曝气装置通过管道反向连通污水调节池，曝气装置通过除臭装置连接气体排放管，本实用新型自动化程度高，不需要专人管理，除氮、磷效果更好，能达到国家一级A排放标准，更能体现节能减排，同时能够除去在曝气过程中产生的大量臭气，确保排放的气体环保无污染。

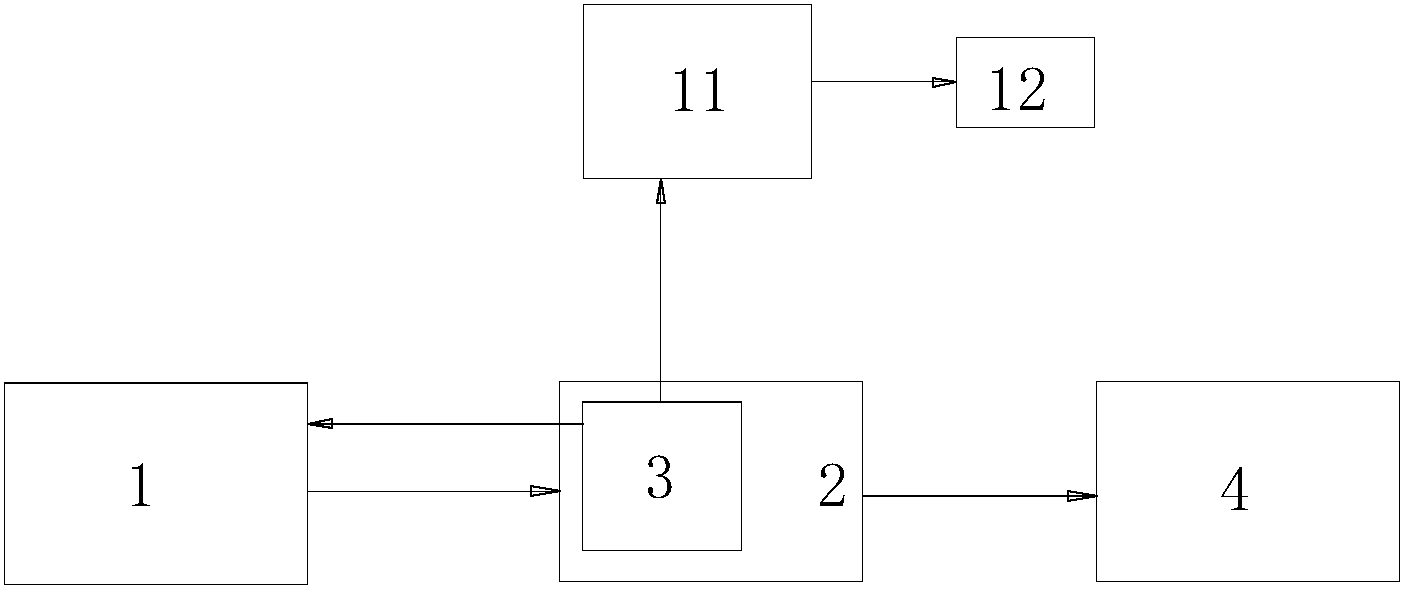

摘要附图
权利要求书
1.一种带有废气除臭装置的MBR一体化污水处理系统, 包括污水调节池(1)、MBR膜一体化装置(2)、曝气装置(3)、除臭装置(11)以及出水管(4)，其特征在于：所述污水调节池(1)连通MBR膜一体化装置(2)，所述MBR膜一体化装置(2)连通出水管(4)，所述曝气装置(3)设置在MBR膜一体化装置(2)内部，所述曝气装置(3)通过管道反向连通污水调节池(1)，所述曝气装置(3)通过除臭装置(11)连接气体排放管(12);所述除臭装置(11)内放置有除臭剂;所述曝气装置(3)包括曝气管(5)，所述曝气管(5)一端设有进气口(6)，另一端设有出气口(7)，且在曝气管(5)内腔分别设有第一圆柱体空腔(8)和第二圆柱体空腔(9)，所述第一圆柱体空腔(8)竖直设置且设置在进气口(6)一侧，所述第二圆柱体空腔(9)水平设置在第一圆柱体空腔(8)和出气口(7)之间，所述第一圆柱体空腔(8)内壁还喷涂有多孔材料(10)。
说明书
一种带有废气除臭装置的MBR一体化污水处理系统
技术领域
本实用新型涉及污水处理技术领域，具体为一种带有废气除臭装置的MBR一体化污水处理系统。
背景技术
当前污水处理过程中产生的废气治理活性炭的吸附及酸碱废气处理(喷淋塔)主要的运作方式(不断酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用)，其弊端是产生危废和引起二次污染。
实用新型内容
本实用新型的目的在于提供一种带有废气除臭装置的MBR一体化污水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种带有废气除臭装置的MBR一体化污水处理系统, 包括污水调节池、MBR膜一体化装置、曝气装置、除臭装置以及出水管，所述污水调节池连通MBR膜一体化装置，所述MBR膜一体化装置连通出水管，所述曝气装置设置在MBR膜一体化装置内部，所述曝气装置通过管道反向连通污水调节池，所述曝气装置通过除臭装置连接气体排放管。
优选的，所述除臭装置内放置有除臭剂，所述除臭剂组份按重量份数包括硫酸亚铁3-10份、柠檬酸4-15份、矿物油2-8份、AES脂肪醇聚氧乙烯醚硫酸酯5-15份、EDTA三聚磷酸钠5-15份、壳聚糖10-20份、桉叶油1-6份、松针油2-8份、香茅草油2-6份、薄荷酸15-25份、羧甲基纤维素2-10份、植物提取物10-20份、棕榈醇2-8份以及椰油酰胺丙基甜菜碱2-10份。
优选的，所述曝气装置包括曝气管，所述曝气管一端设有进气口，另一端设有出气口，且在曝气管内腔分别设有第一圆柱体空腔和第二圆柱体空腔，所述第一圆柱体空腔竖直设置且设置在进气口一侧，所述第二圆柱体空腔水平设置在第一圆柱体空腔和出气口之间，所述第一圆柱体空腔内壁还喷涂有多孔材料。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型自动化程度高，不需要专人管理，除氮、磷效果更好，能达到国家一级A排放标准，更能体现节能减排。
(2)本实用新型采用的曝气装置对调节池进行曝气，在设备前端去除一部分的氮、磷和其它污染因子;减少后端设备内部降解氮、磷的压力;同时产生的溶解氧正好被用来氧化部分小分子有机物和维持出水的溶解氧值。
(3)本实用新型采用的曝气装置能够完成充氧的目的以及加强污水中的有机物与微生物与溶解氧接触的目的，从而保证池内微生物在有充足溶解氧的条件下，对污水中有机物的氧化分解作用;另外，采用的多孔材料能够进一步改善水质。
(4)本实用新型采用的除臭剂能够对曝气过程中产生的臭气进行有效的去除，同时能够去除气体中的有毒有害物质，确保排放的气体环保无污染。
