申请日2017.02.07
公开(公告)日2017.08.22
IPC分类号G01N1/08
摘要
本实用新型涉及一种便携式含油污泥取样器，包括两端开口设置的采样量筒、活动设置在采样量筒顶端的上封盖和活动设置在采样量筒底端的下封盖，所述采样量筒的底端倾斜设置，下封盖的一侧侧边与采样量筒的底端固定相连，一固定杆通过设置在其上下两端的两固定块与采样量筒的外侧壁固定相连，固定杆的顶端与一连接杆相连，在连接杆的上部设有一手摇把手。结构设计合理，拆装携带方便，密封效果好，可以根据需求取到不同深度的含油污泥样品;另外，取样过程中，取样空间相对密封，不会出现扰动、泄漏样品的情况，维持了样品的原始属性，为样品后续的分析提供了保障，为含油池后续的处理提供了有力支持，且节省了人力物力，提高了工作效率。
权利要求书
1.一种便携式含油污泥取样器，其特征在于：包括两端开口设置的采样量筒、活动设置在采样量筒顶端的上封盖和活动设置在采样量筒底端的下封盖，所述采样量筒的底端倾斜设置，下封盖的一侧侧边与采样量筒的底端固定相连，一固定杆通过设置在其上下两端的两固定块与采样量筒的外侧壁固定相连，固定杆的顶端与一连接杆相连，在连接杆的上部设有一手摇把手，在下封盖的外表面上设有一拉环，在固定杆的下方设有一滑轮，一拉绳的一端固定在拉环上，另一端穿过滑轮固定在手摇把手上，在采样量筒的上部设有排气孔。
2.根据权利要求1所述的一种便携式含油污泥取样器，其特征在于：在排气孔上设有漏网。
3.根据权利要求1或2所述的一种便携式含油污泥取样器，其特征在于：在连接杆上设有一手摇把手限位块。
4.根据权利要求1或2所述的一种便携式含油污泥取样器，其特征在于：在连接杆上还设有一扶手。
5.根据权利要求3所述的一种便携式含油污泥取样器，其特征在于：在连接杆上还设有一扶手。
说明书
一种便携式含油污泥取样器
技术领域：
本实用新型涉及一种便携式含油污泥取样器。
背景技术：
含油污泥是一种国家规定的危险废弃物，任意排放会对环境造成严重污染，历史进程中，各种含油污泥被积存于深池中，在人为干预或自然环境影响条件下，有的油泥池上层形成较深的水层，有的油泥池全部为含油污泥，采集池中含油污泥样品进行室内研究，是获取含油污泥基础数据的重要技术手段，为含油污泥的分析和处理提供重要的理论支持。含油池含油污泥样品的采集是一项技术要求很高的工作，需要使用专门的取样器，现有的含油污泥取样器在取样过程中容易出现搅动;另外，取样过程中经常出现泄漏，不能维持样品的原始属性，导致取样不准确，影响人们对含油污泥池中情况进行分析研究。
实用新型内容：
本实用新型为了弥补现有技术的不足，提供了一种便携式含油污泥取样器，结构设计合理，拆装携带方便，密封效果好，可以根据需求取到不同深度的含油污泥样品;另外，取样过程中，取样空间相对密封，不会出现扰动、泄漏样品的情况，维持了样品的原始属性，为样品后续的分析提供了保障，为含油池后续的处理提供了有力支持，且节省了人力物力，提高了工作效率，有效解决了现有技术中存在的问题。
本实用新型为解决上述技术问题所采用的技术方案是：

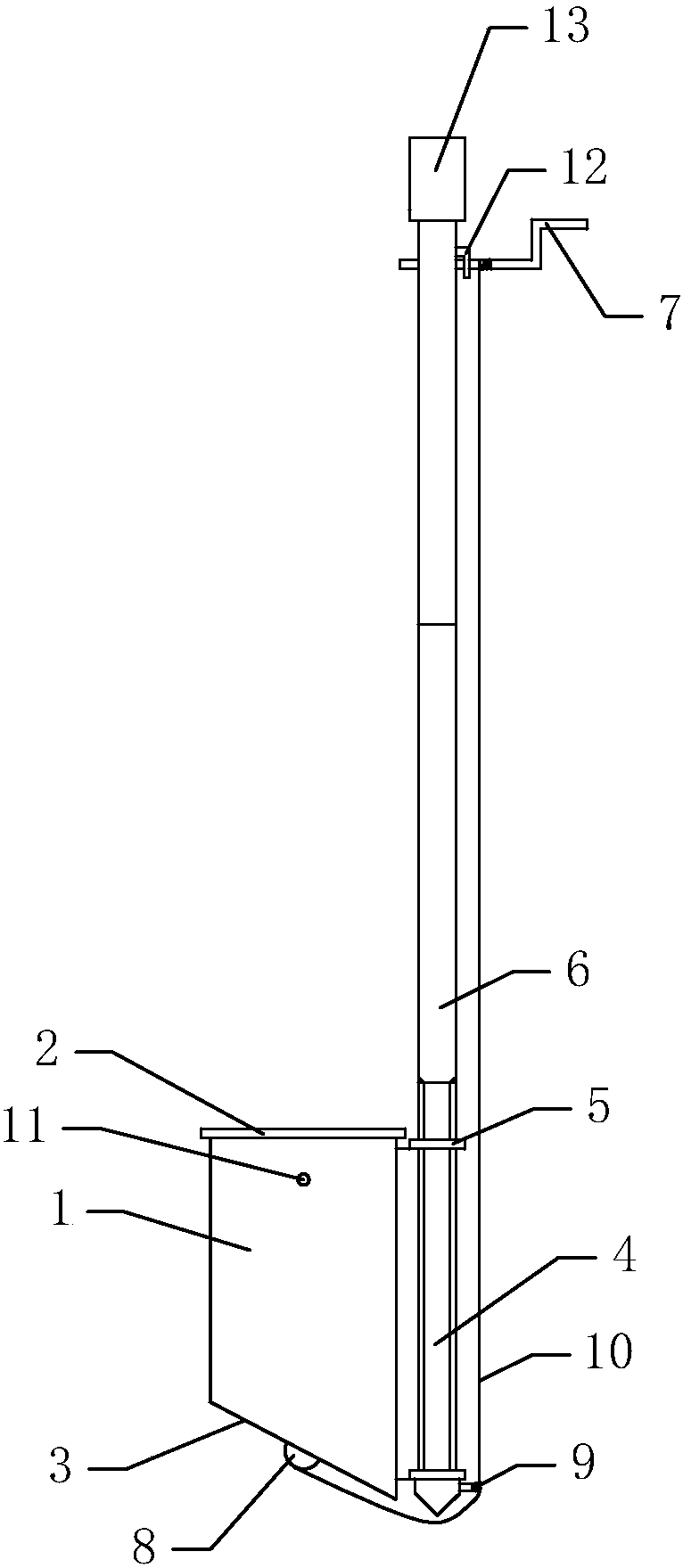

一种便携式含油污泥取样器，包括两端开口设置的采样量筒、活动设置在采样量筒顶端的上封盖和活动设置在采样量筒底端的下封盖，所述采样量筒的底端倾斜设置，下封盖的一侧侧边与采样量筒的底端固定相连，一固定杆通过设置在其上下两端的两固定块与采样量筒的外侧壁固定相连，固定杆的顶端与一连接杆相连，在连接杆的上部设有一手摇把手，在下封盖的外表面上设有一拉环，在固定杆的下方设有一滑轮，一拉绳的一端固定在拉环上，另一端穿过滑轮固定在手摇把手上，在采样量筒的上部设有排气孔。
在排气孔上设有漏网。
在连接杆上设有一手摇把手限位块。
在连接杆上还设有一扶手。
本实用新型的有益效果：结构设计合理，拆装携带方便，密封效果好，可以根据需求取到不同深度的含油污泥样品;另外，取样过程中，取样空间相对密封，不会出现扰动、泄漏样品的情况，维持了样品的原始属性，为样品后续的分析提供了保障，为含油池后续的处理提供了有力支持，且节省了人力物力，提高了工作效率。
