申请日2017.02.07
公开(公告)日2017.08.11
IPC分类号C02F9/14
摘要
本实用新型公开了一种用于农村污水处理的布水系统，包括格栅井、沼气池、消毒池和控制中心，所述格栅井一侧连接调节池，所述调节池一侧连接连接氧化反应池，所述氧化反应池内部安装有水质监测器，所述氧化反应池的出水口安装有控制阀，所述控制阀一侧连接沉淀池，另一侧通过管道接入人工湿地，所述沉淀池一侧连接所述消毒池，所述消毒池的出水口通向所述人工湿地和农田，所述格栅井、所述酸化池和所述沉淀池的底部连通化粪池，所述化粪池底部连接所述沼气池。有益效果在于：可对氧化反应后的污水进行检测，以便确认是否需要进一步处理，大大节省污水处理时间和能源耗费，同时还可对沉淀的肥料进行二次利用，提高水处理的能源产出。
权利要求书
1.一种用于农村污水处理的布水系统，其特征在于：包括格栅井、沼气池、消毒池和控制中心，所述格栅井一侧连接调节池，所述调节池一侧连接连接氧化反应池，所述氧化反应池内部安装有水质监测器，所述氧化反应池的出水口安装有控制阀，所述控制阀一侧连接沉淀池，另一侧通过管道接入人工湿地，所述沉淀池一侧连接所述消毒池，所述消毒池的出水口通向所述人工湿地和农田，所述格栅井、所述酸化池和所述沉淀池的底部连通化粪池，所述化粪池底部连接所述沼气池，所述沼气池的排气管连接沼气设备，所述沼气池的输肥端连通所述农田。
2.根据权利要求1所述的一种用于农村污水处理的布水系统，其特征在于：所述格栅井上设置有入水管。
3.根据权利要求1所述的一种用于农村污水处理的布水系统，其特征在于：所述氧化反应池为生物氧化反应池。
4.根据权利要求1所述的一种用于农村污水处理的布水系统，其特征在于：所述水质监测器和所述控制阀均与所述控制中心电连接，所述控制阀为一进两出阀。
5.根据权利要求1所述的一种用于农村污水处理的布水系统，其特征在于：所述控制中心为远程计算机。
6.根据权利要求1所述的一种用于农村污水处理的布水系统，其特征在于：所述格栅井、所述酸化池和所述沉淀池均通过管道与所述化粪池连接。
7.根据权利要求1所述的一种用于农村污水处理的布水系统，其特征在于：所述化粪池与所述沼气池通过管道连接。
8.根据权利要求1所述的一种用于农村污水处理的布水系统，其特征在于：所述沼气设备为沼气灶具或沼气热水器。
说明书
一种用于农村污水处理的布水系统
技术领域
本实用新型涉及污水处理设备领域，具体涉及一种用于农村污水处理的布水系统。
背景技术
农村污水多为生活污水，不含有化学物质。申请号为：201510758319.5的中国专利，具体内容为：提供了一种污水处理系统，该污处理系统包括：厌氧池、好氧池、沉淀池以及利用高铁酸盐进行污泥处理的反应罐，所述厌氧池、所述好氧池以及所述沉淀池依次连通，所述沉淀池与所述厌氧池连通，所述反应罐分别与所述厌氧池、所述沉淀池连通，所述沉淀池产生污泥分别通入所述反应罐、所述厌氧池。上述污水处理系统的处理流程多，耗能大，用于农村污水处理较为浪费，且最终产生的污泥还需人工清理。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种用于农村污水处理的布水系统。
本实用新型通过以下技术方案来实现上述目的：

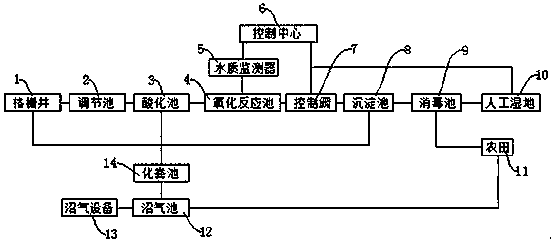

一种用于农村污水处理的布水系统，包括格栅井、沼气池、消毒池和控制中心，所述格栅井一侧连接调节池，所述调节池一侧连接连接氧化反应池，所述氧化反应池内部安装有水质监测器，所述氧化反应池的出水口安装有控制阀，所述控制阀一侧连接沉淀池，另一侧通过管道接入人工湿地，所述沉淀池一侧连接所述消毒池，所述消毒池的出水口通向所述人工湿地和农田，所述格栅井、所述酸化池和所述沉淀池的底部连通化粪池，所述化粪池底部连接所述沼气池，所述沼气池的排气管连接沼气设备，所述沼气池的输肥端连通所述农田。
上述结构中，生活污水通过管道进入所述格栅井，在所述格栅井内进行初次沉淀，沉淀后的污泥和废料进入所述化粪池，污水进入所述调节池，经所述调节池沉淀和分离后进入所述酸化池，经水解酸化后进入所述氧化反应池，反应后的水经所述水质监测器检测达标后，所述控制阀通向所述人工湿地的一侧管道接通，使所述氧化反应池内的水直接排入所述人工湿地，有所述人工湿地对废水中的有机物进行吸收处理，如所述水质监测器检测水质不达标，所述控制阀通向所述沉淀池的一侧开启，使污水排入所述沉淀池，在经所述沉淀池沉淀以及所述消毒池消毒后排入所述人工湿地或所述农田，所述沉淀池和所述酸化池的沉淀物经管道排入所述化粪池，所述化粪池内的肥料经管道排入所述沼气池，所述沼气池所产生的沼气被送入所述沼气设备供人们使用，剩余的沼气液被送入所述农田，对农作物进行施肥。
为了进一步提高布水系统的污水处理功能，所述格栅井上设置有入水管。
为了进一步提高布水系统的污水处理功能，所述氧化反应池为生物氧化反应池。
为了进一步提高布水系统的污水处理功能，所述水质监测器和所述控制阀均与所述控制中心电连接，所述控制阀为一进两出阀。
为了进一步提高布水系统的污水处理功能，所述控制中心为远程计算机。
为了进一步提高布水系统的污水处理功能，所述格栅井、所述酸化池和所述沉淀池均通过管道与所述化粪池连接。
为了进一步提高布水系统的污水处理功能，所述化粪池与所述沼气池通过管道连接。
为了进一步提高布水系统的污水处理功能，所述沼气设备为沼气灶具或沼气热水器。
有益效果在于：可对氧化反应后的污水进行检测，以便确认是否需要进一步处理，大大节省污水处理时间和能源耗费，同时还可对沉淀的肥料进行二次利用，提高水处理的能源产出。
