申请日2017.04.17
公开(公告)日2017.12.05
IPC分类号C02F9/10; C02F101/16
摘要
本实用新型涉及废水处理领域，公开了一种氨氮废水处理用酸液添加、储存与多效蒸发系统，包括加酸装置、稀酸循环罐、酸循环泵、保安过滤器、酸吸收液收集池、MVR进料泵、预热器、蒸发器、出料泵、稠厚器、离心机、母液罐、母液回流泵;加酸装置与脱氨膜组件连接;稀酸循环罐与脱氨膜组件连接，稀酸循环罐、酸循环泵、保安过滤器依次通过管路与加酸装置并流后与脱氨膜组件连接;稀酸循环罐、酸吸收液收集池、MVR进料泵、预热器、蒸发器、出料泵、稠厚器、离心机、母液罐依次连接，母液罐的出口又依次与母液回流泵、出料泵连接。本实用新型能够对高氨氮废水中的铵盐进行有效回收。并且在整个系统中充分利用了能源，成本较低。
权利要求书

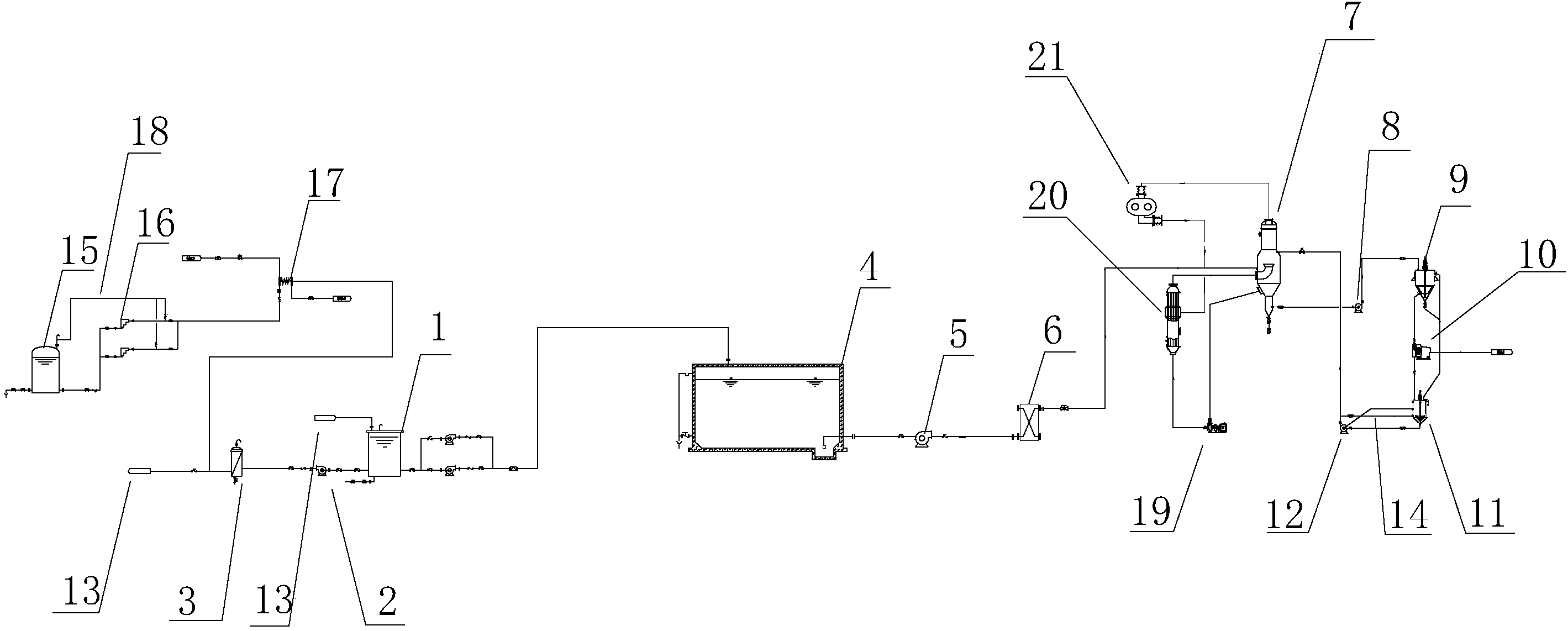

1.一种氨氮废水处理用酸液添加、储存与多效蒸发系统，其特征在于：包括加酸装置、稀酸循环罐(1)、酸循环泵(2)、保安过滤器(3)、酸吸收液收集池(4)、MVR进料泵(5)、预热器(6)、蒸发器(7)、出料泵(8)、稠厚器(9)、离心机(10)、母液罐(11)、母液回流泵(12);所述加酸装置与配套的脱氨膜组件(13)的管程进口连接;所述稀酸循环罐与脱氨膜组件的管程的出口连接，稀酸循环罐、酸循环泵、保安过滤器依次通过管路与加酸装置并流后与脱氨膜组件壳程的进口连接;另外，稀酸循环罐、酸吸收液收集池、MVR进料泵、预热器、蒸发器、出料泵、稠厚器、离心机、母液罐通过管路依次连接，母液罐的出口通过管路又依次与母液回流泵、出料泵连接;且母液回流泵后的管路上还设有与母液罐回流连接的母液回流管(14)。
2.如权利要求1所述的一种氨氮废水处理用酸液添加、储存与多效蒸发系统，其特征在于，所述加酸装置包括依次连接的硫酸储罐(15)、加酸计量泵(16)、石墨板换(17);所述石墨板换与脱氨膜组件壳程的进口连接;且加酸计量泵与石墨板换之间的管路上设有与硫酸储罐连接的酸回流管(18)。
3.如权利要求1或2所述的一种氨氮废水处理用酸液添加、储存与多效蒸发系统，其特征在于，还包括强制循环泵(19)、强制换热器(20)和压缩机(21);所述强制循环泵与强制换热器构成的整体与出料泵形成循环回路;所述压缩机的进口与出料泵的蒸汽出口连接，压缩机的出口与强制换热器连接。
4.如权利要求1或2所述的一种氨氮废水处理用酸液添加、储存与多效蒸发系统，其特征在于，所述稠厚器上的稀液出口直接与母液罐连接。
说明书
一种氨氮废水处理用酸液添加、储存与多效蒸发系统
技术领域
本实用新型涉及废水处理领域，尤其涉及一种氨氮废水处理用酸液添加、储存与多效蒸发系统。
背景技术
随着化工、印染、化肥等行业的迅速发展，由此发生的高氨氮废水成为行业发展的制约因素。我国海域发生的赤潮次数增多，氨氮是主要的污染因素之一，特别是高浓度氨氮废水造成的污染。因而，经济有效的控制高浓度氨氮也成为当前环保工作者研究的重要课题，得到了业内人士的高度重视。
氨氮废水排入水体，特别是流动较缓慢的湖泊、海湾，容易引起水中藻类及其它微生物大量繁殖,形成富营养化污染，一方面会使自来水处理厂运行困难,造成饮用水的异味外，另一方面会使水中溶解氧下降,鱼类大量死亡,甚至会导致湖泊灭亡。氨氮还会使给水消毒和工业循环水杀菌处理过程中增大了用氯量，对某些金属,特别是对铜具有腐蚀性。当污水回用时,再生水中微生物可以促进输水管和用水设备中微生物的繁殖，形成生物后堵塞管道和用水设备,并影响换热效率。
氨氮废水的一般的形成是由于氨水和无机氨共同存在所造成的，一般上pH在中性以上的废水氨氮的主要来源是无机氨和氨水共同的作用，pH在酸性的条件下废水中的氨氮主要由于无机氨所导致。对此能够有效的处理氨氮的方法有许多，如物理化学法有吹脱、离子交换、混凝沉淀、反渗透、电渗析及各种高级氧化技术(AOTs)等多种方法;生物方法有硝化及水藻等水生植物养殖。但具有应用方便、处理效果稳定、适应废水水质及经济等优点的氨氮处理技术仍然在研究当中。
脱氨膜组件能够度废水中的氨进行分离，其原理是废水进入脱氨膜的壳程中，控制废水的温度在35-50℃，并将废水pH控制在10以上，此时废水中的铵根离子NH4+变成游离的气态NH3。这时气态NH3可以透过脱氨膜组件的中空纤维表面的微孔，氨气从壳程进入到管程中，管程中通有酸液，氨气与酸吸收液混合，被酸液吸收后氨气立刻又变成离子态的NH4+。
实用新型内容
为了解决上述技术问题，本实用新型提供了一种氨氮废水处理用酸液添加、储存与多效蒸发系统。本实用新型能够对高氨氮废水中的铵盐进行有效回收。并且在整个系统中充分利用了能源，成本较低。
本实用新型的具体技术方案为：一种氨氮废水处理用酸液添加、储存与多效蒸发系统，包括加酸装置、稀酸循环罐、酸循环泵、保安过滤器、酸吸收液收集池、MVR进料泵、预热器、蒸发器、出料泵、稠厚器、离心机、母液罐、母液回流泵;所述加酸装置与配套的脱氨膜组件的管程进口连接;所述稀酸循环罐与脱氨膜组件的管程的出口连接，稀酸循环罐、酸循环泵、保安过滤器依次通过管路与加酸装置并流后与脱氨膜组件壳程的进口连接;另外，稀酸循环罐、酸吸收液收集池、MVR进料泵、预热器、蒸发器、出料泵、稠厚器、离心机、母液罐通过管路依次连接，母液罐的出口通过管路又依次与母液回流泵、出料泵连接;且母液回流泵后的管路上还设有与母液罐回流连接的母液回流管。
本实用新型的工作原理为：甲酸装置为脱氨膜组件供酸;稀酸循环罐用于回收通过脱氨膜组件后的酸液，并对其进行酸循环利用。稀酸循环罐还可通向酸吸收液收集池进行中间存储。酸液在MVR进料泵的输送下，并经过预热器的预热，酸液中的铵盐彻底溶解，使得酸液的流动性好，不易堵塞管道。达到蒸发器后，在其中加热使溶剂蒸发，在此铵盐浓度得到大幅增提高，高浓度的铵盐酸液继续通过出料泵被输送至稠厚器，在稠厚器中进行结晶，然后将混杂有结晶的酸液输送至离心机，在离心机的作用下结晶与酸液分离，结晶被收集，可直接用于销售。而酸液被输送至母液罐，由于母液罐中的酸液还含有部分为结晶的铵盐，其又被输送回蒸发器中与后面的酸液混合重新蒸发、结晶。充分利用资源。
此外，对母液罐中的物料进行循环回流，能使使物料始终处于流动状态，防止堵料。
作为优选，所述加酸装置包括依次连接的硫酸储罐、加酸计量泵、石墨板换;所述石墨板换与脱氨膜组件壳程的进口连接;且加酸计量泵与石墨板换之间的管路上设有与硫酸储罐连接的酸回流管。
作为优选，还包括强制循环泵、强制换热器和压缩机;所述强制循环泵与强制换热器构成的整体与出料泵形成循环回路;所述压缩机的进口与出料泵的蒸汽出口连接，压缩机的出口与强制换热器连接。
蒸发器中气化的水分经过压缩机的再次加热后，被输送至强制换热器中;同时蒸发器还通过强制循环泵与强制换热器形成循环回路，在强制换热器中酸液与加热后的蒸汽进行热交换，酸液的温度升高，溶剂挥发。上述连接结构能够充分循环利用热能，降低成本。并且使蒸发器中含有铵盐的酸液强制循环流动，防止装置被堵塞(酸液中铵盐浓度变高后溶液粘性大幅提高，流动性很差)。
作为优选，所述稠厚器上的稀液出口直接与母液罐连接。稠厚器中液面部分铵盐浓度较低的酸液，直接输送至母液槽，进行再次循环，而不通过离心机，可以大幅提高工作效率。
与现有技术对比，本实用新型的有益效果是：本实用新型能够对高氨氮废水中的铵盐进行有效回收。并且在整个系统中充分利用了能源，成本较低。
