申请日2017.04.17
公开(公告)日2017.12.01
IPC分类号C02F3/28; C02F9/14
摘要
本实用新型公开了一种高浓度有机废水处理的厌氧反应器，包括反应器外壳、旋流布水器和三相分离器，所述反应器外壳的内部安置有反应箱，所述反应箱的底端固定连接有旋流布水器，所述旋流布水器包括布水管和中心导流板，所述反应箱的右侧底端固定连接有反冲洗管，所述反应箱的左侧固定连接有取样管，所述反应器外壳的内部上端固定连接有溢流堰，所述溢流堰的上端固定连接有氮气冲洗管，所述氮气冲洗管的下端固定连接有三相分离器，所述三相分离器的下端固定连接有过滤层，所述过滤层的下表面固定连接有循环水收集管。该高浓度有机废水处理的厌氧反应器通过旋流布水器和三相分离器实现了反复净化的效果，提高了净化的效率。
权利要求书

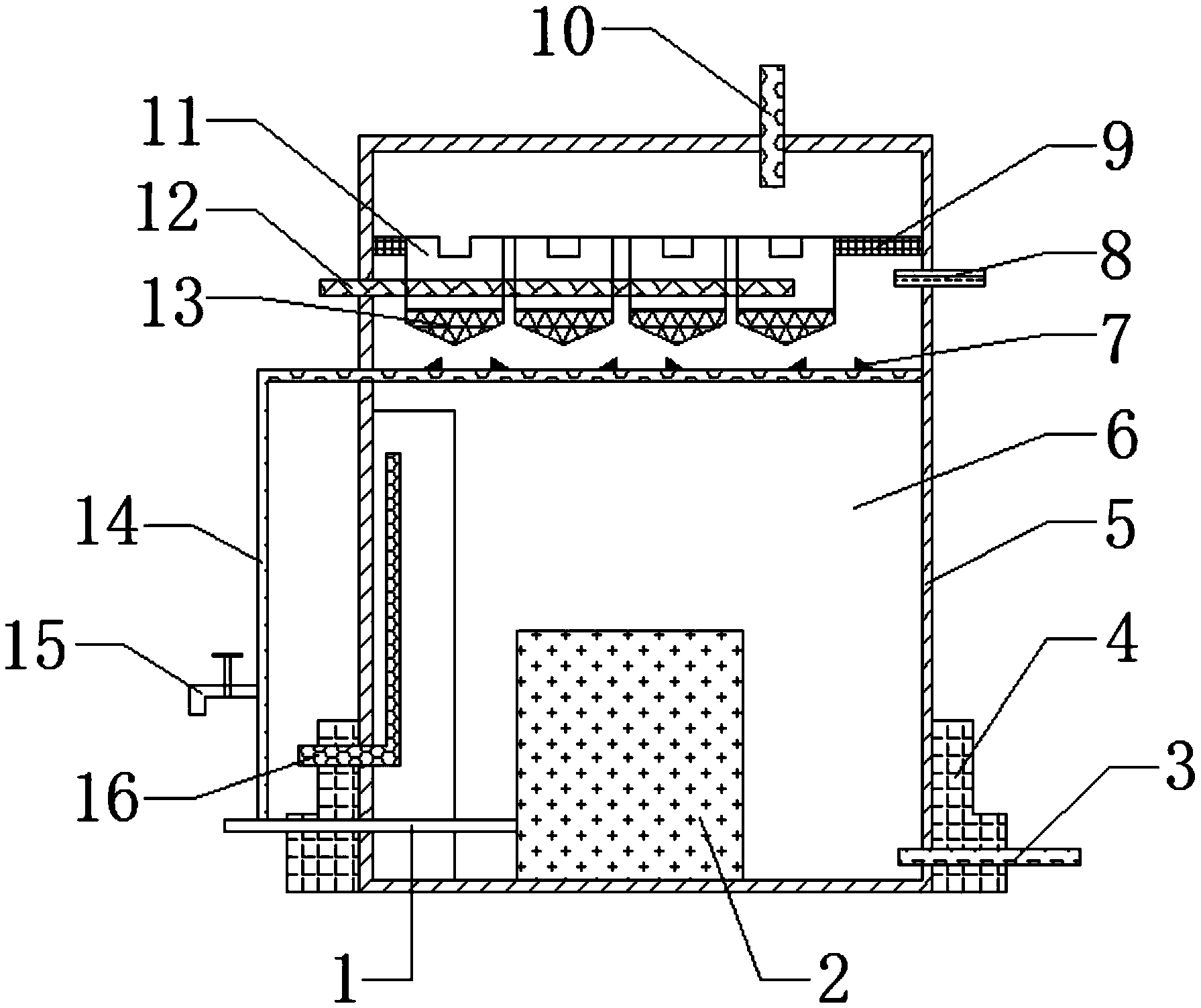

1.一种高浓度有机废水处理的厌氧反应器，包括反应器外壳(5)、旋流布水器(2)和三相分离器(13)，其特征在于：所述反应器外壳(5)的内部安置有反应箱(6)，所述反应箱(6)的底端固定连接有旋流布水器(2)，所述旋流布水器(2)包括布水管(19)和中心导流板(18)，所述反应箱(6)的右侧底端固定连接有反冲洗管(3)，所述反应箱(6)的左侧固定连接有取样管(16)，所述反应器外壳(5)的内部上端固定连接有溢流堰(11)，所述溢流堰(11)的上端固定连接有氮气冲洗管(12)，所述氮气冲洗管(12)的下端固定连接有三相分离器(13)，所述三相分离器(13)的下端固定连接有过滤层(7)，所述过滤层(7)的下表面固定连接有循环水收集管(14)。
2.根据权利要求1所述的一种高浓度有机废水处理的厌氧反应器，其特征在于：所述反应器外壳(5)的两侧表面固定连接有裙座(4)。
3.根据权利要求1所述的一种高浓度有机废水处理的厌氧反应器，其特征在于：所述旋流布水器(2)的左侧固定连接有进水管(1)，所述进水管(1)贯穿连接于反应器外壳(5)。
4.根据权利要求1所述的一种高浓度有机废水处理的厌氧反应器，其特征在于：所述反应器外壳(5)的上端右侧固定连接有沼气出口(8)，所述反应器外壳(5)的上端固定连接有氮气出口(10)。
5.根据权利要求1所述的一种高浓度有机废水处理的厌氧反应器，其特征在于：所述反应器外壳(5)的上端固定连接有连接板(9)，所述溢流堰(11)固定连接在连接板(9)上。
6.根据权利要求1所述的一种高浓度有机废水处理的厌氧反应器，其特征在于：所述循环水收集管(14)的右侧表面固定连接有水龙头(15)。
7.根据权利要求1所述的一种高浓度有机废水处理的厌氧反应器，其特征在于：所述旋流布水器(2)的两侧固定连接有进水分水器(21)，所述进水分水器(21)的左侧固定连接有布水管(19)，所述布水管(19)的左端固定连接有回流管(22)，所述回流管(22)的外侧固定连接有布水罩(20)，所述旋流布水器(2)沿边缘均匀对称分布导流板(17)。
说明书
一种高浓度有机废水处理的厌氧反应器
技术领域
本实用新型属于有机废水处理技术领域，具体涉及一种高浓度有机废水处理的厌氧反应器。
背景技术
厌氧反应是指在无分子氧条件下通过厌氧生物以及兼氧生物的作用，将废水中的各种复杂有机物分子转化成甲烷、氮气、二氧化碳等物质的过程，而有有机废水中大多含有这种微生物，因此可以利用这种微生物对有机废水进行处理净化，降低净化的成本，但是常规的厌氧反应器处理负荷较低，占地面积较大，同时在进水分配上也存在很多的问题，不适用于高浓度有机废水的处理，为此，我们提出一种高浓度有机废水处理的厌氧反应器，用以净化废水，降低净化成本。
实用新型内容
本实用新型的目的在于提供一种高浓度有机废水处理的厌氧反应器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高浓度有机废水处理的厌氧反应器，包括反应器外壳、旋流布水器和三相分离器，所述反应器外壳的内部安置有反应箱，所述反应箱的底端固定连接有旋流布水器，所述旋流布水器包括布水管和中心导流板，所述反应箱的右侧底端固定连接有反冲洗管，所述反应箱的左侧固定连接有取样管，所述反应器外壳的内部上端固定连接有溢流堰，所述溢流堰的上端固定连接有氮气冲洗管，所述氮气冲洗管的下端固定连接有三相分离器，所述三相分离器的下端固定连接有过滤层，所述过滤层的下表面固定连接有循环水收集管。
优选的，所述反应器外壳的两侧表面固定连接有裙座。
优选的，所述旋流布水器的左侧固定连接有进水管，所述进水管贯穿连接于反应器外壳。
优选的，所述反应器外壳的上端右侧固定连接有沼气出口，所述反应器外壳的上端固定连接有氮气出口。
优选的，所述反应器外壳的上端固定连接有连接板，所述溢流堰固定连接在连接板上。
优选的，所述循环水收集管的右侧表面固定连接有水龙头。
优选的，所述旋流布水器的两侧固定连接有进水分水器，所述进水分水器的左侧固定连接有布水管，所述布水管的左端固定连接有回流管，所述回流管的外侧固定连接有布水罩，所述旋流布水器沿边缘均匀对称分布导流板。
本实用新型的技术效果和优点：该高浓度有机废水处理的厌氧反应器，包括反应器外壳、旋流布水器和三相分离器，反应器外壳的内部安置有反应箱，反应箱的底端固定连接有旋流布水器，旋流布水器包括布水管和中心导流板，反应箱的右侧底端固定连接有反冲洗管，反应箱的左侧固定连接有取样管，通过取样管实现了可对净化的水质进行检测，反应器外壳的内部上端固定连接有溢流堰，溢流堰的上端固定连接有氮气冲洗管，氮气冲洗管的下端固定连接有三相分离器，三相分离器的下端固定连接有过滤层，过滤层的下表面固定连接有循环水收集管，该高浓度有机废水处理的厌氧反应器通过旋流布水器和三相分离器实现了降低净化成本，提高了净化的效率。
