申请日2017.03.29
公开(公告)日2017.06.13
IPC分类号C02F11/12; B01D29/11; B01D29/82
摘要
本发明公开了一种便于卸料的漂染污泥旋转压缩脱水装置，包括脱水筒和旋转压缩机构;脱水筒包括两个端面共平面的脱水内筒和脱水外筒，脱水内筒的筒身上带有均匀分布的透水孔;脱水筒的两个端面的中心处分别设有密封门板和密封轴套;旋转压缩机构包括压缩板、轴杆和旋转电机，压缩板位于脱水内筒中，其朝向密封轴套一侧的中心处与轴杆固定连接，轴杆的另一端穿过密封轴套与旋转电机的伸缩输出杆固定连接。本发明通过转压缩机构旋转挤压污泥实现脱水和排出污泥，一方面提高了污泥中水分的脱出速率，另一方面避免人工再次清除污泥，具有污泥清除干净、彻底，两次脱水循环时间短的优点，有效提高了污泥脱水的工作效率。
权利要求书
1.一种便于卸料的漂染污泥旋转压缩脱水装置，其特征在于，包括：横置的脱水筒和旋转压缩机构;所述脱水筒包括焊接为一体的脱水内筒和脱水外筒，且所述脱水内筒和脱水外筒的两个端面共平面，所述脱水内筒的筒身上带有均匀分布的透水孔，所述脱水外筒的底面端部带有出水口;所述脱水筒的一个端面的中心处设有密封门板，其另一个端面的中心处带有密封轴套;所述旋转压缩机构包括压缩板、轴杆和带伸缩输出杆的旋转电机，其中，所述压缩板位于所述脱水筒的脱水内筒中，其朝向所述密封轴套一侧的中心处与所述轴杆固定连接，所述轴杆的另一端穿过所述密封轴套与所述旋转电机的伸缩输出杆固定连接。
2.根据权利要求1所述的便于卸料的漂染污泥旋转压缩脱水装置，其特征在于，所述密封门板的尺寸大于等于所述脱水内筒的直径，小于所述脱水外筒的直径。
3.根据权利要求1所述的便于卸料的漂染污泥旋转压缩脱水装置，其特征在于，所述压缩板的直径小于等于所述脱水内筒的直径，其形状与所述脱水内筒的截面形状相同。
4.根据权利要求1所述的便于卸料的漂染污泥旋转压缩脱水装置，其特征在于，所述旋转电机的伸缩输出端的伸长长度大于等于所述脱水筒的长度。
5.根据权利要求1至4任一项所述的便于卸料的漂染污泥旋转压缩脱水装置，其特征在于，所述脱水筒位于所述密封轴套的一侧上部还带有进料斗，所述进料斗的出口端穿过所述脱水外筒插入所述脱水内筒中。
说明书
一种便于卸料的漂染污泥旋转压缩脱水装置
技术领域
本发明涉及漂染污泥脱水处理设备领域，特别是涉及一种便于卸料的漂染污泥旋转压缩脱水装置。
背景技术
坯布需要漂染成各种颜色的面料才能使用。在漂染过程中，使用大量的水溶液，水溶液在漂染过程中因为添加剂或者面料原因，会产生大量的杂质和污泥而形成废水。现有技术对废水采取沉淀、生化处理等手段将废水中的绝大部分水分分离并清洁回收利用，而对于分离出来的污泥，通常采用污泥脱水机直接进行脱水处理。但现有污泥脱水机大都采用离心力的原理进行脱水，一方面污泥内的水分与污泥基本形成均一的物质，离心脱水的脱水效果差;另一方面，脱水后的污泥滞留在脱水机内，清理麻烦，影响下一批污泥脱水的效率，使得脱水机的整体效率低下。
发明内容
本发明主要解决的技术问题是提供一种便于卸料的漂染污泥旋转压缩脱水装置，能够解决现有污泥脱水机存在的上述问题，提高污泥脱水效率。

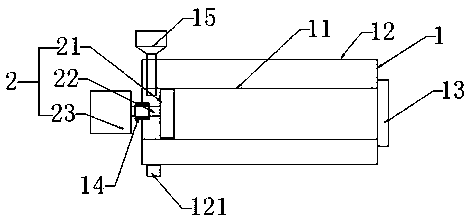

为解决上述技术问题，本发明采用的一个技术方案是：提供一种便于卸料的漂染污泥旋转压缩脱水装置，包括：横置的脱水筒和旋转压缩机构;所述脱水筒包括焊接为一体的脱水内筒和脱水外筒，且所述脱水内筒和脱水外筒的两个端面共平面，所述脱水内筒的筒身上带有均匀分布的透水孔，所述脱水外筒的底面端部带有出水口;所述脱水筒的一个端面的中心处设有密封门板，其另一个端面的中心处带有密封轴套;所述旋转压缩机构包括压缩板、轴杆和带伸缩输出杆的旋转电机，其中，所述压缩板位于所述脱水筒的脱水内筒中，其朝向所述密封轴套一侧的中心处与所述轴杆固定连接，所述轴杆的另一端穿过所述密封轴套与所述旋转电机的伸缩输出杆固定连接。
在本发明一个较佳实施例中，所述密封门板的尺寸大于等于所述脱水内筒的直径，小于所述脱水外筒的直径。
在本发明一个较佳实施例中，所述压缩板的直径小于等于所述脱水内筒的直径，其形状与所述脱水内筒的截面形状相同。
在本发明一个较佳实施例中，所述旋转电机的伸缩输出端的伸长长度大于等于所述脱水筒的长度。
在本发明一个较佳实施例中，所述脱水筒位于所述密封轴套的一侧上部还带有进料斗，所述进料斗的出口端穿过所述脱水外筒插入所述脱水内筒中。
本发明的有益效果是：本发明一种便于卸料的漂染污泥旋转压缩脱水装置，结构简单，设计合理，其通过转压缩机构旋转挤压污泥实现脱水，并可通过旋转压缩机构直接将脱水后的污泥顶出脱水筒，一方面提高了污泥中水分的脱出速率，另一方面避免人工再次清除污泥，具有污泥清除干净、彻底，两次脱水循环时间短的优点，有效提高了污泥脱水的工作效率。
