申请日2017.04.01
公开(公告)日2017.11.14
IPC分类号C02F9/14
摘要
本实用新型涉及一种微动力一体化粪便污水处理装置，包括处理池，所述处理池内的底部设有初级沉淀池、第一厌氧池和第二厌氧池，所述初级沉淀池与第一厌氧池的侧壁上分别设有多个过水孔，所述第一厌氧池和第二厌氧池的侧壁上分别设有多个溢流孔，所述初级沉淀池、第一厌氧池和第二厌氧池的上方分别设有检查井，所述第二厌氧池的底部设有提升泵，所述处理池的顶部设有过滤沉淀区，所述过滤沉淀区通过倒流管与提升泵相连;所述过滤沉淀区通过出水管与净水存储池相连。本实用新型采用初级沉淀池和两个厌氧池，实现对粪便污水沉淀和厌氧处理，通过提升泵将污水提升至过滤沉淀区，过滤沉淀区进行好氧处理及沉淀，实现对污水完全过滤处理。

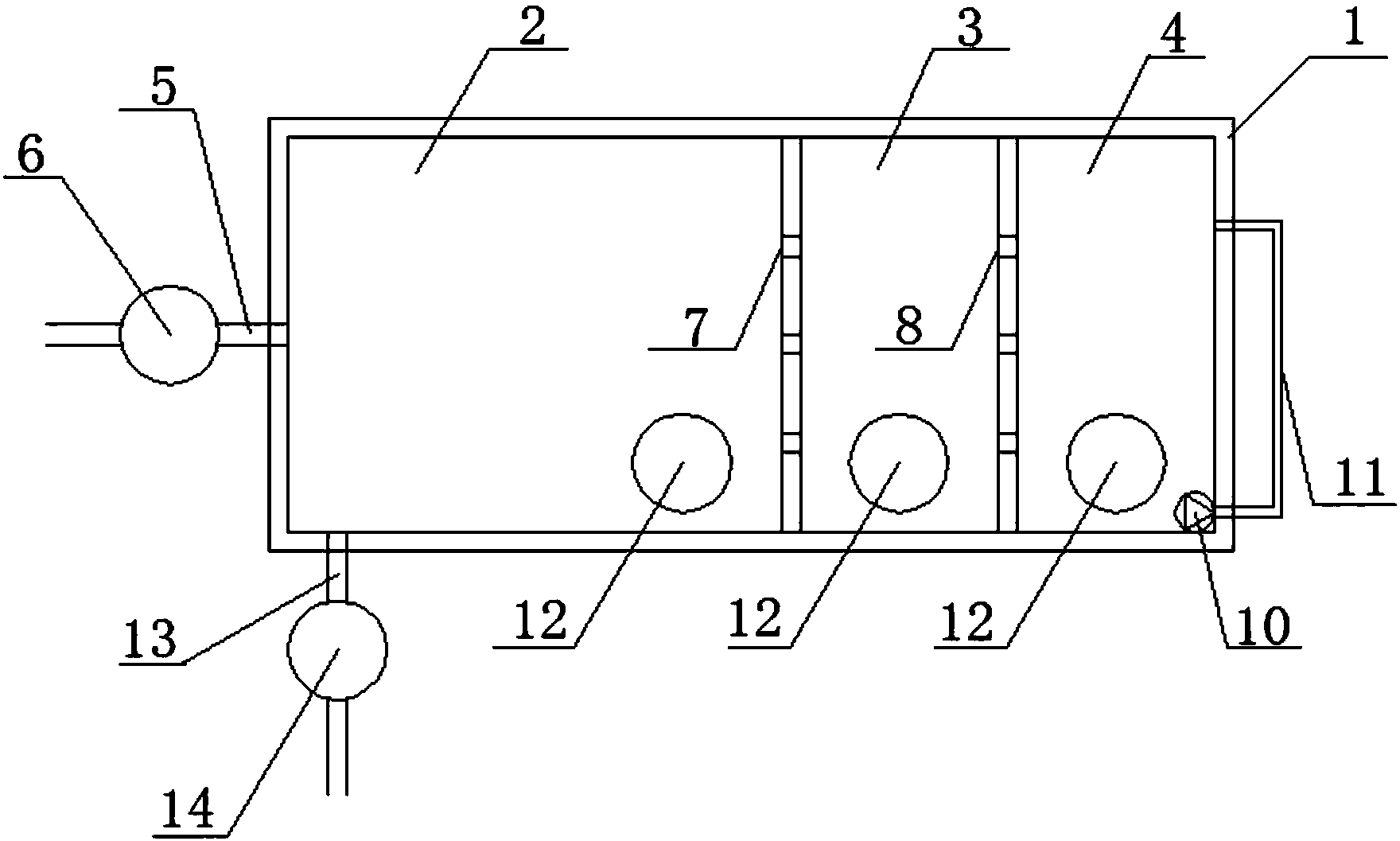

摘要附图
权利要求书
1.一种微动力一体化粪便污水处理装置，其特征是，包括处理池，所述处理池内的底部设有初级沉淀池、第一厌氧池和第二厌氧池，所述初级沉淀池通过进水管与污水存储池相连，所述初级沉淀池与第一厌氧池的侧壁上分别设有多个相对应的过水孔，所述初级沉淀池与第一厌氧池通过过水孔和排水管相连通，所述第一厌氧池和第二厌氧池的侧壁上分别设有多个相对应的溢流孔，所述第一厌氧池和第二厌氧池通过溢流孔和排水管相连通;所述初级沉淀池、第一厌氧池和第二厌氧池的上方分别设有检查井，所述第二厌氧池的底部设有提升泵，所述处理池的顶部设有过滤沉淀区，所述过滤沉淀区通过倒流管与提升泵相连;所述过滤沉淀区通过出水管与净水存储池相连;所述第二厌氧池内设有第一液位传感器和第二液位传感器，所述第一液位传感器、第二液位传感器和提升泵分别与控制器相连。
2.根据权利要求1所述的一种微动力一体化粪便污水处理装置，其特征是，所述多个过水孔的中心处于同一条水平线上。
3.根据权利要求1所述的一种微动力一体化粪便污水处理装置，其特征是，所述多个溢流孔的中心处于同一条水平线上。
4.根据权利要求1所述的一种微动力一体化粪便污水处理装置，其特征是，所述检查井呈圆筒形，所述检查井的顶部分别设有密封盖，所述检查井的底部与初级沉淀池、第一厌氧池和第二厌氧池的顶部之间分别通过连接件相连。
5.根据权利要求4所述的一种微动力一体化粪便污水处理装置，其特征是，所述连接件包括圆形的连接盖，所送连接盖的上表面中心开有圆形的检查口，所述连接盖的上表面还设有卡合环，所述卡合环为圆环状的突起，卡合环的中心与检查口的中心重合。
6.根据权利要求1所述的一种微动力一体化粪便污水处理装置，其特征是，所述进水管上设有进水井。
7.根据权利要求1所述的一种微动力一体化粪便污水处理装置，其特征是，所述出水管上设有出水井。
8.根据权利要求1所述的一种微动力一体化粪便污水处理装置，其特征是，所述过滤沉淀区为底面密封的L形结构;所述过滤沉淀区内绕设有环形纤维过滤槽。
说明书
一种微动力一体化粪便污水处理装置
技术领域
本实用新型涉及一种微动力一体化粪便污水处理装置。
背景技术
目前，国家对污水治理控制越来越严格，对于污水排放标准要求越来越高。相对的，部分住宅小区或者别墅为了追求生活品质，多数建设于城市偏远地区，污水系统建设不健全，大部分农村更是没有污水管网，如果为了这种零星项目建设污水处理厂，不仅造价高而且由于水量小，无法运行。如果建设中水处理站，多数因为管理人员缺乏或者运行成本偏高，导致中水站废弃，依然是污水直接排至自然环境中。
实用新型内容
为了克服上述现有技术的不足，本实用新型提供了一种微动力一体化粪便污水处理装置。
本实用新型所采用的技术方案是：
一种微动力一体化粪便污水处理装置，包括处理池，所述处理池内的底部设有初级沉淀池、第一厌氧池和第二厌氧池，所述初级沉淀池通过进水管与污水存储池相连，所述初级沉淀池与第一厌氧池的侧壁上分别设有多个相对应的过水孔，所述初级沉淀池与第一厌氧池通过过水孔和排水管相连通，所述第一厌氧池和第二厌氧池的侧壁上分别设有多个相对应的的溢流孔，所述第一厌氧池和第二厌氧池通过溢流孔和排水管相连通;所述初级沉淀池、第一厌氧池和第二厌氧池的上方分别设有检查井，所述第二厌氧池的底部设有提升泵，所述处理池的顶部设有过滤沉淀区，所述过滤沉淀区通过倒流管与提升泵相连;所述过滤沉淀区通过出水管与净水存储池相连;所述第二厌氧池内设有第一液位传感器和第二液位传感器，所述第一液位传感器、第二液位传感器和提升泵分别与控制器相连。
进一步的，所述多个过水孔的中心处于同一条水平线上。
进一步的，所述多个溢流孔的中心处于同一条水平线上。
进一步的，所述检查井呈圆筒形，所述检查井的顶部分别设有密封盖，所述检查井的底部与初级沉淀池、第一厌氧池和第二厌氧池的顶部之间分别通过连接件相连。
进一步的，所述连接件包括圆形的连接盖，所送连接盖的上表面中心开有圆形的检查口，所述连接盖的上表面还设有卡合环，所述卡合环为圆环状的突起，卡合环的中心与检查口的中心重合。
进一步的，所述进水管上设有进水井。
进一步的，所述出水管上设有出水井。
进一步的，所述过滤沉淀区为底面密封的L形结构;所述过滤沉淀区内绕设有环形纤维过滤槽。
与现有技术相比，本实用新型的有益效果是：
本实用新型采用初级沉淀池和两个厌氧池，实现对粪便污水沉淀和厌氧处理，通过提升泵将污水提升至顶层过滤沉淀区，污水在过滤沉淀区进行好氧处理及沉淀，实现对污水完全过滤处理。
