申请日2017.04.01
公开(公告)日2017.07.21
IPC分类号F25B30/06; F25B30/02
摘要
本发明涉及热泵领域，公开了一种双内胆污水源热泵机组，污水源从污水源进口进入污水换热装置，由污水换热装置对污水源的热量进行吸收，使工质的温度升高，压缩装置对高温工质进行压缩并将高温工质传送到换热器，由高温工质对换热器内的水进行加热升温，通过污水换热装置、压缩装置、节流装置和换热器对污水源的热量进行回收，另一方面，第一传热螺旋管圈下方工质的温度比上方工质的温度高，引下水管将需要加热的水直接引向第二内胆的内芯桶下部进行出水，第二传热螺旋管圈自下而上地对内芯桶的水进行加热，第二内胆的内芯桶内的水加热完成后，再通过总出水管进行出水，通过第一内胆和第二内胆对冷水进行加热，加热效率较高。

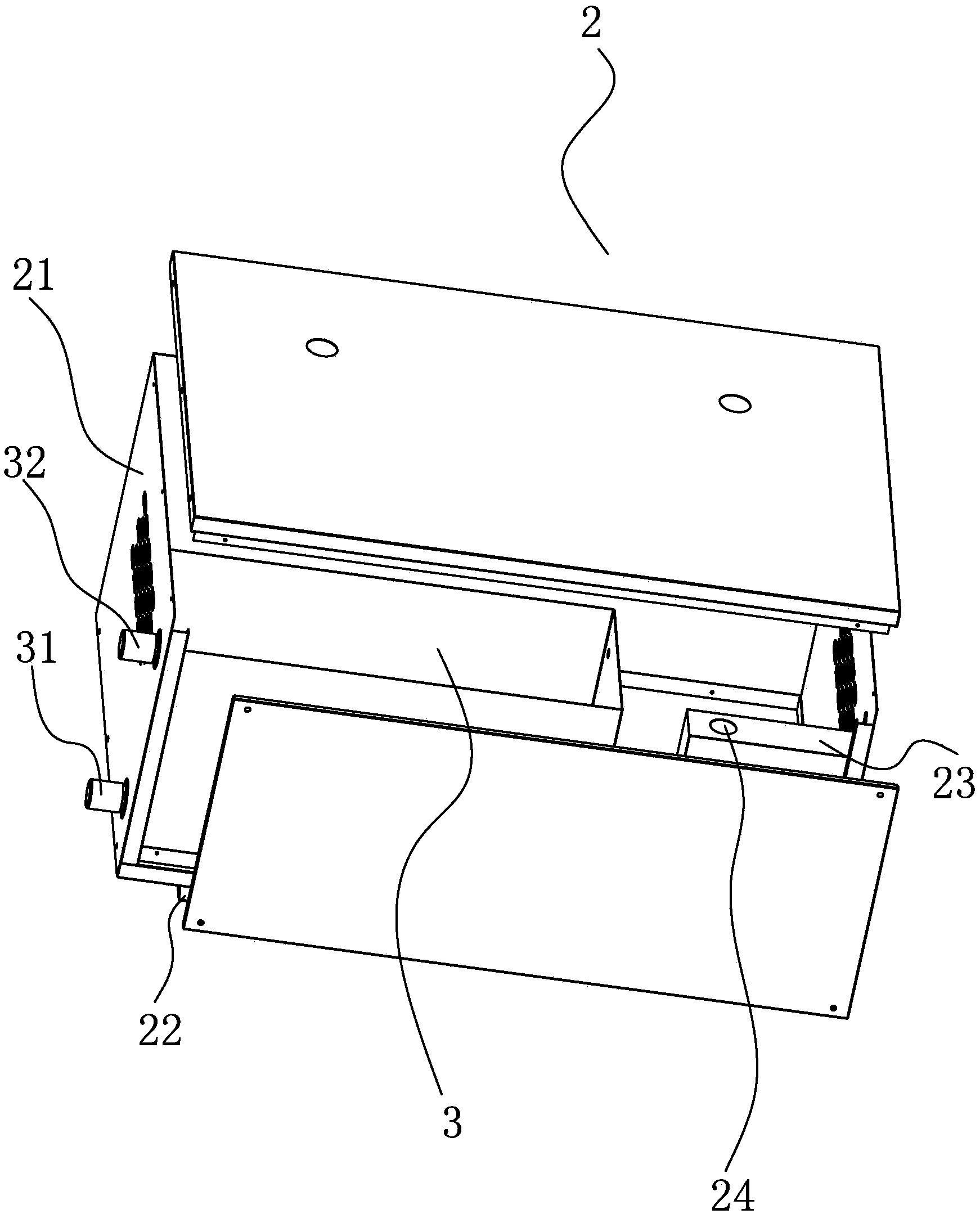

摘要附图
权利要求书
1.一种双内胆污水源热泵机组，其特征在于：包括有机箱(2)、污水换热装置、压缩装置、节流装置和换热器(1)，所述污水换热装置与压缩装置相连，所述压缩装置与换热器(1)相连，所述换热器(1)与节流装置相连，所述节流装置与污水换热装置相连，所述污水换热装置设置有不锈钢污水箱(3)，所述不锈钢污水箱(3)一侧设置有污水源进口(31)和污水源出口(32)，所述污水源进口(31)设置在所述污水源出口(32)的下方，所述污水换热装置内设置有水泵，所述机箱(2)侧面设置有网板(21)，所述机箱(2)底部设置有固定条(22)，所述污水换热装置、压缩装置、节流装置和换热器(1)固定设置在机箱(2)内，所述机箱(2)和不锈钢污水箱(3)呈矩形，所述机箱(2)内设置有电控箱(23)，所述电控箱(23)上设置有圆形出线口(24)，所述污水换热装置设置有预热器，所述预热器与换热器(1)相连，所述换热器(1)包括有第一内胆(11)和第二内胆(12)，所述第一内胆(11)和第二内胆(12)包括有桶身(13)、上端盖(14)、下端盖(17)，所述上端盖(14)与桶身(13)焊接相连，所述下端盖(17)与桶身(13)焊接相连，所述第一内胆(11)和第二内胆(12)内固定设置有内芯桶，所述内芯桶与桶身(13)间填充有硬质聚氨酯泡沫，所述内芯桶与上端盖(14)间填充有硬质聚氨酯泡沫，所述内芯桶与下端盖(17)间填充有硬质聚氨酯泡沫，所述第一内胆(11)的下端盖(17)焊接连通有进水管(15)，所述进水管(15)的一端与第一内胆(11)的内芯桶下端焊接连通，所述下端盖(17)的下端固定焊接有固定框(18)，所述固定框(18)呈凹型，所述进水管(15)折弯水平设置并穿过固定框(18)，所述第一内胆(11)的上端盖(14)焊接连通有连通出水管(19)，所述第一内胆(11)的内芯桶上端与连通出水管(19)焊接连通，所述第一内胆(11)的上端盖(14)通过连通出水管(19)与第二内胆(12)的上端盖(14)焊接连通，所述第二内胆(12)的内芯桶上端与连通出水管(19)焊接连通，所述连通出水管(19)在第二内胆(12)的内芯桶内焊接连通有引下水管(117)，所述引下水管(117)的出口设置在第二内胆(12)的内芯桶下部，所述第二内胆(12)的上端盖(14)焊接连通有总出水管(115)，所述第二内胆(12)的内芯桶上端与总出水管(115)焊接连通，所述第一内胆(11)和第二内胆(12)内贯穿设置有固定柱(16)，所述固定柱(16)的上下端设置有收紧螺纹，所述固定柱(16)的上下端分别通过螺母与上端盖(14)，下端盖(17)固定连接，所述第二内胆(12)的内芯桶内设置有第二传热螺旋管圈(121)，所述第二传热螺旋管圈(121)的一端弯设有第二进热管(122)，所述第二进热管(122)设置在第二内胆(12)下端，所述第二传热螺旋管圈(121)的另一端向下延伸设有第二落热管(123)，所述第二落热管(123)下端弯设有连通热管(124)，所述连通热管(124)设置在第二内胆(12)下端，所述第一内胆(11)的内芯桶内设置有第一传热螺旋管圈(111)，所述第一传热螺旋管圈(111)的一端弯设有第一进热管(112)，所述第一进热管(112)设置在第一内胆(11)下端，所述第一传热螺旋管圈(111)的另一端向下延伸设有第一落热管(113)，所述第一落热管(113)下端弯设有出热管(114)，所述出热管(114)设置在第一内胆(11)下端。
2.根据权利要求1所述的一种双内胆污水源热泵机组，其特征在于：所述引下水管(117)设置在第二传热螺旋管圈(121)内，所述第一内胆(11)和/或第二内胆(12)背后设置有固定板。
3.根据权利要求1或2所述的一种双内胆污水源热泵机组，其特征在于：所述第一内胆(11)和/或第二内胆(12)背后设置有次出水管。
4.根据权利要求1或2所述的一种双内胆污水源热泵机组，其特征在于：所述第一内胆(11)和/或第二内胆(12)设置有温度传感器。
5.根据权利要求1或2所述的一种双内胆污水源热泵机组，其特征在于：所述总出水管(115)向下延伸设有落水管(116)。
说明书
一种双内胆污水源热泵机组
本发明涉及热泵领域，具体来说是一种双内胆污水源热泵机组。
背景技术
水源热泵，是以水为介质进行制冷/制热循环的一种热泵型整体式水-水/水-空气空调装置。水源热泵机组在制热时以水为热源，在制冷时以水为排热源。以水作为热源的优点是：水的热容量大，传热性能好，传递一定热量所需的水量较少，换热器尺寸紧凑，每平方米建筑面积所花的经费比用空气-空气热泵少，而且不会结霜，水温变化比较小，运行工况稳定。水源热泵机组可利用海水、湖水、河水、地下水及地热尾水，目前最常使用的是地下水，但是地下水回灌技术还不很成熟，对宝贵的地下水资源是否造成污染和破坏都还不可预知。而工业废水、污水资源也蕴含着非常丰富的热源，那就需要设计出专门针对污水源进行热量回收的热泵机组，另一方面，现有技术中的换热器采用单内胆结构，加热效率较低。
发明内容
为了克服现有技术的不足，本发明提供一种双内胆污水源热泵机组，通过污水换热装置、压缩装置、节流装置和换热器对污水源的热量进行回收，通过第一内胆和第二内胆对冷水进行加热，加热效率高。
本发明解决其技术问题所采用的技术方案：
一种双内胆污水源热泵机组，包括有机箱、污水换热装置、压缩装置、节流装置和换热器，所述污水换热装置与压缩装置相连，所述压缩装置与换热器相连，所述换热器与节流装置相连，所述节流装置与污水换热装置相连，所述污水换热装置设置有不锈钢污水箱，所述不锈钢污水箱一侧设置有污水源进口和污水源出口，所述污水源进口设置在所述污水源出口的下方，所述污水换热装置内设置有水泵，所述机箱侧面设置有网板，所述机箱底部设置有固定条，所述污水换热装置、压缩装置、节流装置和换热器固定设置在机箱内，所述机箱和不锈钢污水箱呈矩形，所述机箱内设置有电控箱，所述电控箱上设置有圆形出线口，所述污水换热装置设置有预热器，所述预热器与换热器相连，所述换热器包括有第一内胆和第二内胆，所述第一内胆和第二内胆包括有桶身、上端盖、下端盖，所述上端盖与桶身焊接相连，所述下端盖与桶身焊接相连，所述第一内胆和第二内胆内固定设置有内芯桶，所述内芯桶与桶身间填充有硬质聚氨酯泡沫，所述内芯桶与上端盖间填充有硬质聚氨酯泡沫，所述内芯桶与下端盖间填充有硬质聚氨酯泡沫，所述第一内胆的下端盖焊接连通有进水管，所述进水管的一端与第一内胆的内芯桶下端焊接连通，所述下端盖的下端固定焊接有固定框，所述固定框呈凹型，所述进水管折弯水平设置并穿过固定框，所述第一内胆的上端盖焊接连通有连通出水管，所述第一内胆的内芯桶上端与连通出水管焊接连通，所述第一内胆的上端盖通过连通出水管与第二内胆的上端盖焊接连通，所述第二内胆的内芯桶上端与连通出水管焊接连通，所述连通出水管在第二内胆的内芯桶内焊接连通有引下水管，所述引下水管的出口设置在第二内胆的内芯桶下部，所述第二内胆的上端盖焊接连通有总出水管，所述第二内胆的内芯桶上端与总出水管焊接连通，所述第一内胆和第二内胆内贯穿设置有固定柱，所述固定柱的上下端设置有收紧螺纹，所述固定柱的上下端分别通过螺母与上端盖，下端盖固定连接，所述第二内胆的内芯桶内设置有第二传热螺旋管圈，所述第二传热螺旋管圈的一端弯设有第二进热管，所述第二进热管设置在第二内胆下端，所述第二传热螺旋管圈的另一端向下延伸设有第二落热管，所述第二落热管下端弯设有连通热管，所述连通热管设置在第二内胆下端，所述第一内胆的内芯桶内设置有第一传热螺旋管圈，所述第一传热螺旋管圈的一端弯设有第一进热管，所述第一进热管设置在第一内胆下端，所述第一传热螺旋管圈的另一端向下延伸设有第一落热管，所述第一落热管下端弯设有出热管，所述出热管设置在第一内胆下端，所述引下水管设置在第二传热螺旋管圈内。
进一步地，所述第一内胆和/或第二内胆背后设置有固定板。
进一步地，所述第一内胆和/或第二内胆背后设置有次出水管。
进一步地，所述第一内胆和/或第二内胆背后设置有次出水管。
进一步地，所述总出水管向下延伸设有落水管。
本发明的有益效果是：污水源从污水源进口进入污水换热装置，由污水换热装置对污水源的热量进行吸收，使工质的温度升高，压缩装置对高温工质进行压缩并将高温工质传送到换热器，由高温工质对换热器内的水进行加热升温，通过污水换热装置、压缩装置、节流装置和换热器对污水源的热量进行回收。高温工质沿着第二进热管进入到第二传热螺旋管圈，沿着第二传热螺旋管圈螺旋上升，第二落热管和连通热管再将工质从第二内胆下引出，工质再从第一进热管进入到第一传热螺旋管圈，沿着第一传热螺旋管圈螺旋上升，第一落热管和出热管再将工质从第一内胆下引出，另一方面，冷水沿着进水管从第一内胆的内芯桶下涌进内芯桶，第一传热螺旋管圈自下而上地对内芯桶的水进行加热，由于第一传热螺旋管圈呈螺旋状，对周围的水的传热效果好，加热效率高，同时，第一传热螺旋管圈下方工质的温度比上方工质的温度高，有利于迅速将第一内胆的内芯桶内的水进行升温，第一内胆的内芯桶内的水加热完成后，通过内芯桶上端焊接连通的连通出水管输送到第二内胆的内芯桶，引下水管将需要加热的水直接引向第二内胆的内芯桶下部进行出水，第二传热螺旋管圈自下而上地对内芯桶的水进行加热，由于第二传热螺旋管圈呈螺旋状，对周围的水的传热效果好，加热效率高，同时，第二传热螺旋管圈下方工质的温度比上方工质的温度高，有利于迅速将第二内胆的内芯桶内的水进行升温，第二内胆的内芯桶内的水加热完成后，通过总出水管进行出水，加热效率较高。
