申请日2017.04.18
公开(公告)日2017.07.14
IPC分类号B62B3/04; B62B5/00
摘要
本发明涉及一种污水处理设备搬运装置，尤其涉及一种医院小型污水处理设备搬运装置。本发明要解决的技术问题是提供一种无需花费大量人力、能更方便的对污水处理设备进行运输，进而不容易损坏污水处理设备的医院小型污水处理设备搬运装置。为了解决上述技术问题，本发明提供了这样一种医院小型污水处理设备搬运装置，包括有底板、竖杆、轮子、支板、把手、牵引装置、固定装置等;底板底部安装有竖杆，竖杆底端通过螺栓连接的方式安装有轮子，底板左侧设有固定装置。本发明通过接触滚轮与污水处理设备的接触滚动，能使污水处理设备更顺畅的移动，进而因第二弹簧的作用，能使横板更好的对污水处理设备进行固定。
权利要求书

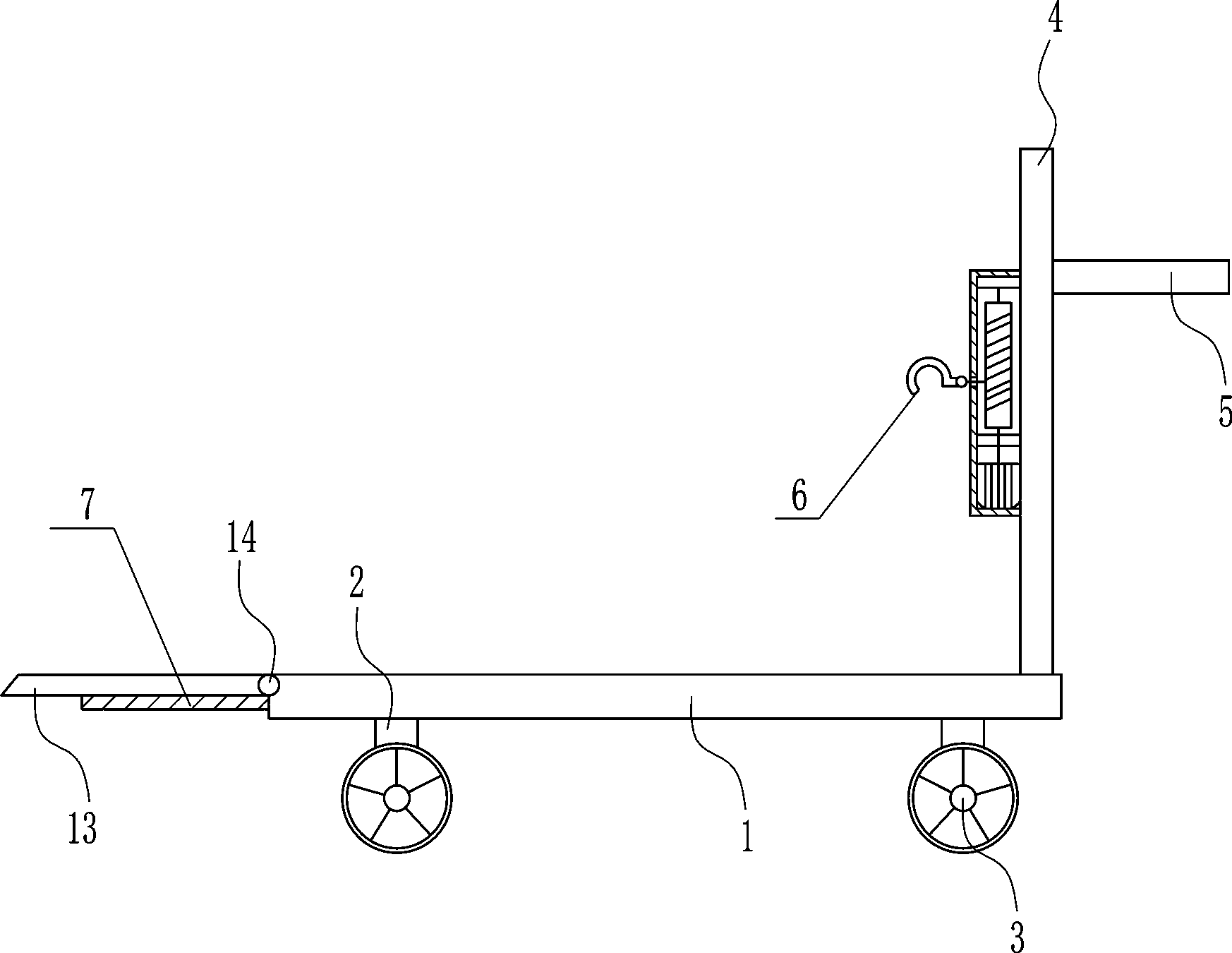

1.一种医院小型污水处理设备搬运装置，其特征在于，包括有底板(1)、竖杆(2)、轮子(3)、支板(4)、把手(5)、牵引装置(6)、固定装置(7)、活动板(14)和转轴(15)，底板(1)底部安装有竖杆(2)，竖杆(2)底端通过螺栓连接的方式安装有轮子(3)，底板(1)左侧设有固定装置(7)，底板(1)左侧面上部安装有转轴(15)，底板(1)左侧设有活动板(14)，活动板(14)右侧面通过转轴(15)与底板(1)左侧面上部连接，底板(1)顶部右侧通过螺栓连接的方式安装有支板(4)，支板(4)右侧面上部通过螺栓连接的方式安装有把手(5)，支板(4)左侧面中部设有牵引装置(6)。
2.根据权利要求1所述的一种医院小型污水处理设备搬运装置，其特征在于，牵引装置(6)包括有壳体(61)、第一电机(62)、第一轴承座(63)、第二轴承座(64)、绕线筒(65)、拉线(67)和挂钩(68)，支板(4)左侧面中部通过螺栓连接的方式安装有壳体(61)，壳体(61)内底部通过螺栓连接的方式安装有第一电机(62)，第一电机(62)呈竖直设置，壳体(61)内下部通过螺栓连接的方式安装有第一轴承座(63)，第一轴承座(63)位于第一电机(62)上方，壳体(61)内上部通过螺栓连接的方式安装有第二轴承座(64)，第二轴承座(64)与第一轴承座(63)之间安装有绕线筒(65)，绕线筒(65)通过过盈连接的方式与第一轴承座(63)内的轴承和第二轴承座(64)内的轴承连接，绕线筒(65)底端通过联轴器与第一电机(62)的输出轴连接，壳体(61)左侧中部开有第一通孔(66)，绕线筒(65)上绕有拉线(67)，拉线(67)尾端穿过第一通孔(66)连接有挂钩(68)。
3.根据权利要求2所述的一种医院小型污水处理设备搬运装置，其特征在于，固定装置(7)包括有滑杆(72)、插杆(75)和第一弹簧(76)，底板(1)左侧面中部开有滑槽(71)，滑槽(71)内设有滑杆(72)，滑杆(72)与滑槽(71)滑动配合，滑杆(72)与活动板(14)接触，滑杆(72)底板(1)右侧均匀间隔的开有固定槽(73)，底板(1)底部左侧开有对称式的第二通孔(74)，第二通孔(74)位于滑槽(71)下方，第二通孔(74)与滑槽(71)贯通，第二通孔(74)内设有插杆(75)，插杆(75)底端与底板(1)底部之间连接有第一弹簧(76)，插杆(75)与固定槽(73)配合。
4.根据权利要求3所述的一种医院小型污水处理设备搬运装置，其特征在于，缓冲装置(8)包括有顶板(81)、滑轨(82)、滑块(83)、横板(84)、海绵(85)和第二弹簧(86)，支板(4)左侧面上部通过螺栓连接的方式安装有顶板(81)，顶板(81)底部右侧通过螺栓连接的方式安装有滑轨(82)，滑轨(82)呈竖直设置，滑轨(82)上设有与其配合的滑块(83)，滑块(83)与滑轨(82)滑动配合，滑块(83)左侧面中部通过螺栓连接的方式安装有横板(84)，横板(84)顶部与顶部底部之间连接有第二弹簧(86)，横板(84)底部安装有海绵(85)。
5.根据权利要求4所述的一种医院小型污水处理设备搬运装置，其特征在于，滑动装置(9)包括有活动杆(92)、接触滚轮(93)、固定挡板(94)和第三弹簧(95)，顶板(81)左侧开有第三通孔(91)，第三通孔(91)为倾斜设置，第三通孔(91)内设有活动杆(92)，活动杆(92)底端通过螺栓连接的方式安装有接触滚轮(93)，接触滚轮(93)位于横板(84)左侧，活动杆(92)下部通过螺栓连接的方式安装有固定挡板(94)，固定挡板(94)与顶板(81)底部之间连接有第三弹簧(95)，第三弹簧(95)套在活动杆(92)上。
6.根据权利要求5所述的一种医院小型污水处理设备搬运装置，其特征在于，还包括有液压缸(10)和橡胶块(11)，底板(1)底部左右两侧都通过螺栓连接的方式安装有液压缸(10)，液压缸(10)位于左右两侧轮子(3)之间，液压缸(10)呈竖直设置，液压缸(10)的伸缩杆通过螺栓连接的方式安装有橡胶块(11)。
7.根据权利要求6所述的一种医院小型污水处理设备搬运装置，其特征在于，还包括有储物箱(12)，支板(4)右侧设有储物箱(12)，储物箱(12)左侧面通过螺栓连接的方式与支板(4)右侧面下部连接。
8.根据权利要求7所述的一种医院小型污水处理设备搬运装置，其特征在于，还包括有橡胶套(13)，支板(4)右侧设有橡胶套(13)，橡胶套(13)套在把手(5)上。
9.根据权利要求8所述的一种医院小型污水处理设备搬运装置，其特征在于，底板(1)底部安装有四个竖杆(2)，竖杆(2)均匀间隔的安装在底板(1)的四个角，竖杆(2)顶端通过螺栓连接的方式与底板(1)底部连接。
说明书
一种医院小型污水处理设备搬运装置
技术领域
本发明涉及一种污水处理设备搬运装置，尤其涉及一种医院小型污水处理设备搬运装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
在对污水处理中，都需要用上污水处理设备，而人工对污水处理设备运输中，需要花费大量人力、运输时间长了容易导致人们疲惫，进而导致污水处理设备掉落造成损坏，因此亟需研发一种无需花费大量人力、能更方便的对污水处理设备进行运输，进而不容易损坏污水处理设备的医院小型污水处理设备搬运装置。
发明内容
(1)要解决的技术问题
本发明为了克服人工对污水处理设备运输中，需要花费大量人力、运输时间长了容易导致人们疲惫，进而导致污水处理设备掉落造成损坏的缺点，本发明要解决的技术问题是提供一种无需花费大量人力、能更方便的对污水处理设备进行运输，进而不容易损坏污水处理设备的医院小型污水处理设备搬运装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种医院小型污水处理设备搬运装置，包括有底板、竖杆、轮子、支板、把手、牵引装置、固定装置、活动板和转轴，底板底部安装有竖杆，竖杆底端通过螺栓连接的方式安装有轮子，底板左侧设有固定装置，底板左侧面上部安装有转轴，底板左侧设有活动板，活动板右侧面通过转轴与底板左侧面上部连接，底板顶部右侧通过螺栓连接的方式安装有支板，支板右侧面上部通过螺栓连接的方式安装有把手，支板左侧面中部设有牵引装置。
优选地，牵引装置包括有壳体、第一电机、第一轴承座、第二轴承座、绕线筒、拉线和挂钩，支板左侧面中部通过螺栓连接的方式安装有壳体，壳体内底部通过螺栓连接的方式安装有第一电机，第一电机呈竖直设置，壳体内下部通过螺栓连接的方式安装有第一轴承座，第一轴承座位于第一电机上方，壳体内上部通过螺栓连接的方式安装有第二轴承座，第二轴承座与第一轴承座之间安装有绕线筒，绕线筒通过过盈连接的方式与第一轴承座内的轴承和第二轴承座内的轴承连接，绕线筒底端通过联轴器与第一电机的输出轴连接，壳体左侧中部开有第一通孔，绕线筒上绕有拉线，拉线尾端穿过第一通孔连接有挂钩。
优选地，固定装置包括有滑杆、插杆和第一弹簧，底板左侧面中部开有滑槽，滑槽内设有滑杆，滑杆与滑槽滑动配合，滑杆与活动板接触，滑杆底板右侧均匀间隔的开有固定槽，底板底部左侧开有对称式的第二通孔，第二通孔位于滑槽下方，第二通孔与滑槽贯通，第二通孔内设有插杆，插杆底端与底板底部之间连接有第一弹簧，插杆与固定槽配合。
优选地，缓冲装置包括有顶板、滑轨、滑块、横板、海绵和第二弹簧，支板左侧面上部通过螺栓连接的方式安装有顶板，顶板底部右侧通过螺栓连接的方式安装有滑轨，滑轨呈竖直设置，滑轨上设有与其配合的滑块，滑块与滑轨滑动配合，滑块左侧面中部通过螺栓连接的方式安装有横板，横板顶部与顶部底部之间连接有第二弹簧，横板底部安装有海绵。
优选地，滑动装置包括有活动杆、接触滚轮、固定挡板和第三弹簧，顶板左侧开有第三通孔，第三通孔为倾斜设置，第三通孔内设有活动杆，活动杆底端通过螺栓连接的方式安装有接触滚轮，接触滚轮位于横板左侧，活动杆下部通过螺栓连接的方式安装有固定挡板，固定挡板与顶板底部之间连接有第三弹簧，第三弹簧套在活动杆上。
优选地，还包括有液压缸和橡胶块，底板底部左右两侧都通过螺栓连接的方式安装有液压缸，液压缸位于左右两侧轮子之间，液压缸呈竖直设置，液压缸的伸缩杆通过螺栓连接的方式安装有橡胶块。
优选地，还包括有储物箱，支板右侧设有储物箱，储物箱左侧面通过螺栓连接的方式与支板右侧面下部连接。
优选地，还包括有橡胶套，支板右侧设有橡胶套，橡胶套套在把手上。
优选地，底板底部安装有四个竖杆，竖杆均匀间隔的安装在底板的四个角，竖杆顶端通过螺栓连接的方式与底板底部连接。
工作原理：首先操作人员将通过固定装置将活动板左部向下移动，进而活动板左部与地面接触，再将牵引装置的牵引部件挂在污水处理设备上，启动牵引装置，进而牵引装置的牵引部件拉动污水处理设备向左移动，污水处理设备通过活动板向左移动至底板上时，关闭牵引装置，将活动板恢复至原位，且通过固定装置将活动板固定。操作人员即可握住把手通过轮子将污水处理设备移动到需要的位置。
因为牵引装置包括有壳体、第一电机、第一轴承座、第二轴承座、绕线筒、拉线和挂钩，支板左侧面中部通过螺栓连接的方式安装有壳体，壳体内底部通过螺栓连接的方式安装有第一电机，第一电机呈竖直设置，壳体内下部通过螺栓连接的方式安装有第一轴承座，第一轴承座位于第一电机上方，壳体内上部通过螺栓连接的方式安装有第二轴承座，第二轴承座与第一轴承座之间安装有绕线筒，绕线筒通过过盈连接的方式与第一轴承座内的轴承和第二轴承座内的轴承连接，绕线筒底端通过联轴器与第一电机的输出轴连接，壳体左侧中部开有第一通孔，绕线筒上绕有拉线，拉线尾端穿过第一通孔连接有挂钩，当活动板左部与地面接触时，操作人员启动第一电机正转，第一电机正转带动绕线筒正转，拉线被放松，进而操作人员拉动挂钩，将挂钩挂在污水处理设备上，此时，操作人员启动第一电机反转，第一电机反转带动绕线筒反转，进而拉线带动挂钩向右移动，挂钩向右移动带动污水处理设备向右移动，进而污水处理设备通过活动板移动至底板上，关闭第一电机。将活动板恢复至原位，通过固定装置将活动板固定。如此，无需人工移动污水处理设备，省时省力。
因为固定装置包括有滑杆、插杆和第一弹簧，底板左侧面中部开有滑槽，滑槽内设有滑杆，滑杆与滑槽滑动配合，滑杆与活动板接触，滑杆底板右侧均匀间隔的开有固定槽，底板底部左侧开有对称式的第二通孔，第二通孔位于滑槽下方，第二通孔与滑槽贯通，第二通孔内设有插杆，插杆底端与底板底部之间连接有第一弹簧，插杆与固定槽配合，当需要将污水处理设备移动至底板上时，操作人员拉动左右两侧插杆向下移动，第一弹簧拉伸，再推动滑杆向右移动，当固定槽位于右侧插杆正上方时，操作人员松开左右两侧插杆，因第一弹簧的作用，右侧插杆插入固定槽内，进而将滑杆固定，操作人员即可将活动板左部向下移动，活动板左部向移动与地面接触，再通过启动第一电机正反交替转动，通过挂钩将污水处理设备移动至底板上时，操作人员将活动板恢复至原位，拉动左右两侧插杆，第一弹簧拉伸，再拉动滑杆向左移动，当固定槽位于左侧插杆正上方时，松开左右两侧插杆，因第一弹簧的作用，左侧插杆插入固定槽内，左侧插杆插入固定槽内将滑杆固定，进而将活动板固定。如此，当活动板与地面接触时，污水处理设备通过活动板能更好的移动至底板上，同时，当活动板被固定时，能使污水处理设备在运输中不会掉落。
因为缓冲装置包括有顶板、滑轨、滑块、横板、海绵和第二弹簧，支板左侧面上部通过螺栓连接的方式安装有顶板，顶板底部右侧通过螺栓连接的方式安装有滑轨，滑轨呈竖直设置，滑轨上设有与其配合的滑块，滑块与滑轨滑动配合，滑块左侧面中部通过螺栓连接的方式安装有横板，横板顶部与顶部底部之间连接有第二弹簧，横板底部安装有海绵，当挂钩向右移动带动污水处理设备移动至底板上时，污水处理设备与海绵接触，横板向上移动，第二弹簧压缩，进而在运输中，因第二弹簧的作用，使海绵更好的与污水处理设备接触，进而将污水处理设备固定，在运输中更加稳固。
因为滑动装置包括有活动杆、接触滚轮、固定挡板和第三弹簧，顶板左侧开有第三通孔，第三通孔为倾斜设置，第三通孔内设有活动杆，活动杆底端通过螺栓连接的方式安装有接触滚轮，接触滚轮位于横板左侧，活动杆下部通过螺栓连接的方式安装有固定挡板，固定挡板与顶板底部之间连接有第三弹簧，第三弹簧套在活动杆上，当挂钩向右移动带动污水处理设备向右移动至底板上的过程中，污水处理设备与接触滚轮接触，因第三弹簧的作用，接触滚轮与污水处理设备接触滚动时，能使污水处理设备更顺畅的移动到底板上。
因为还包括有液压缸和橡胶块，底板底部左右两侧都通过螺栓连接的方式安装有液压缸，液压缸位于左右两侧轮子之间，液压缸呈竖直设置，液压缸的伸缩杆通过螺栓连接的方式安装有橡胶块，当本装置移动至污水处理设备旁边时，操作人员启动液压缸，液压缸的伸缩杆向下移动带动橡胶块向下移动，橡胶块向下移动与地面接触，进而当轮子离开地面时，关闭液压缸。如此，可本装置在运作时更加稳固，不会移动。同理，当需要移动本装置时，再次启动液压缸，即可移动本装置。
因为还包括有储物箱，支板右侧设有储物箱，储物箱左侧面通过螺栓连接的方式与支板右侧面下部连接，当需要带备用零件或者其他什么东西时，可将其放置在储物箱内。如此，无需人工拿着，方便快捷。
因为还包括有橡胶套，支板右侧设有橡胶套，橡胶套套在把手上，在操作人员移动本装置时，橡胶套能增大与操作人员手的摩擦力，进而使操作人员能更好的移动本装置。
(3)有益效果
本发明通过接触滚轮与污水处理设备的接触滚动，能使污水处理设备更顺畅的移动，进而因第二弹簧的作用，能使横板更好的对污水处理设备进行固定，进而在运输过程中不容易掉落，达到了无需花费大量人力、能更方便的对污水处理设备进行运输，进而不容易损坏污水处理设备的效果。
