申请日2017.04.18
公开(公告)日2017.07.14
IPC分类号B01F7/04; B01F15/02
摘要
本发明属于污水处理技术领域，尤其涉及一种泳池污水沉淀用沉淀剂混合装置。本发明要解决的技术问题是提供一种能够降低游泳池管理者的劳动强度，能够提高聚合氯化铝的混合效率，能够提高污水处理效率的泳池污水沉淀用沉淀剂混合装置。为了解决上述技术问题，本发明提供了这样一种泳池污水沉淀用沉淀剂混合装置，包括有底座、固定板、第一料斗、第二料斗、第一量料筒、第二量料筒、轴承座、第一转轴、第一连接杆、第一挡板等;底座的顶部竖直连接有固定板。本发明通过搅拌叶片转动对混合箱内的水和聚合氯化铝进行混合，从而达到了能够降低游泳池管理者的劳动强度，能够提高聚合氯化铝的混合效率。
权利要求书

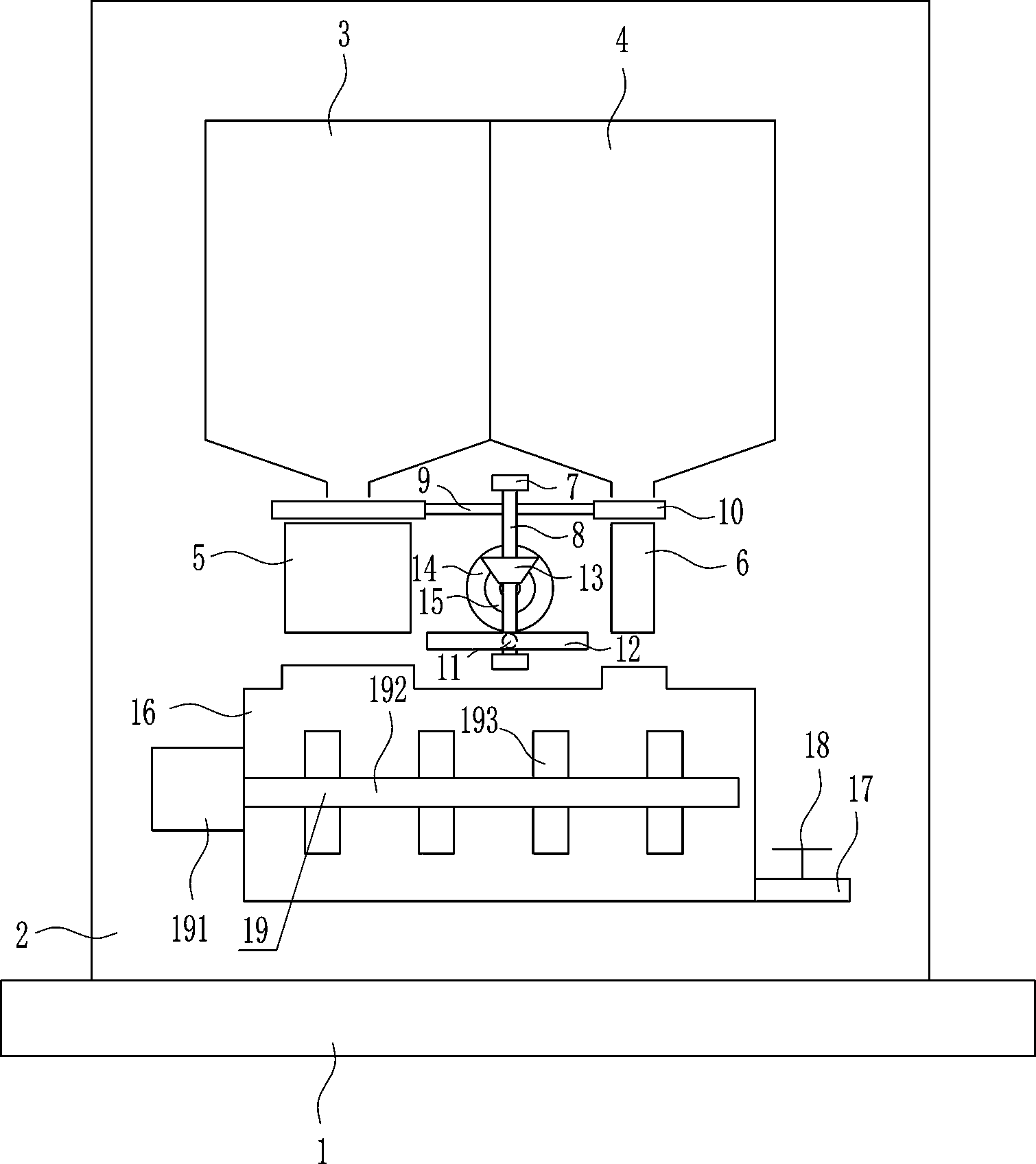

1.一种泳池污水沉淀用沉淀剂混合装置，其特征在于，包括有底座(1)、固定板(2)、第一料斗(3)、第二料斗(4)、第一量料筒(5)、第二量料筒(6)、轴承座(7)、第一转轴(8)、第一连接杆(9)、第一挡板(10)、第二连接杆(11)、第二挡板(12)、第一锥齿轮(13)、第一电机(14)、第二锥齿轮(15)、混合箱(16)、出料管(17)、第一阀门(18)和混合装置(19)，底座(1)的顶部竖直连接有固定板(2)，固定板(2)前侧面上部的左右两侧通过螺栓分别连接有第一料斗(3)和第二料斗(4)，第一料斗(3)和第二料斗(4)出料口正下方的固定板(2)前侧面通过螺栓分别连接有第一量料筒(5)和第二量料筒(6)，第一量料筒(5)和第二量料筒(6)之间的固定板(2)前侧面通过螺栓安装有两个轴承座(7)，两个轴承座(7)上下对称，两个轴承座(7)之间连接有第一转轴(8)，第一转轴(8)通过过盈连接的方式与轴承座(7)的轴承连接，第一转轴(8)的上部通过螺栓连接有两个第一连接杆(9)，两个第一连接杆(9)左右对称，两个第一连接杆(9)的末端均通过螺栓连接有第一挡板(10)，第一转轴(8)的下部通过螺栓连接有两个第二连接杆(11)，两个第二连接杆(11)前后对称，两个第二连接杆(11)的末端均通过螺栓连接有第二挡板(12)，第一转轴(8)的中部外围通过平键连接的方式连接有第一锥齿轮(13)，两个轴承座(7)之间的固定板(2)前侧面通过螺栓安装有第一电机(14)，第一电机(14)的输出轴通过联轴器连接有第二锥齿轮(15)，第二锥齿轮(15)与第一锥齿轮(13)啮合，固定板(2)前侧面的下部通过螺栓连接有混合箱(16)，混合箱(16)的进液口位于第一量料筒(5)和第二量料筒(6)的正下方，混合箱(16)的右侧下部连接有出料管(17)，出料管(17)上设有第一阀门(18)，混合箱(16)内设有混合装置(19)。
2.根据权利要求1所述的一种泳池污水沉淀用沉淀剂混合装置，其特征在于，混合装置(19)包括有第二电机(191)、第二转轴(192)和搅拌叶片(193)，第二电机(191)通过螺栓安装在混合箱(16)的左侧面中部，第二电机(191)的输出轴穿过混合箱(16)，并通过联轴器连接有第二转轴(192)，第二转轴(192)上均匀间隔的连接有多个搅拌叶片(193)。
3.根据权利要求2所述的一种泳池污水沉淀用沉淀剂混合装置，其特征在于，还包括有振动装置(20)，第二料斗(4)的右侧面设有振动装置(20)，振动装置(20)包括有n形架(201)、第三电机(202)、扇形齿轮(203)、竖板(204)、齿条(206)和第一弹簧(208)，n形架(201)的左侧面通过螺栓与第二料斗(4)的右侧面连接，n形架(201)内侧底部的中间通过螺栓安装有第三电机(202)，第三电机(202)的输出轴通过联轴器连接有扇形齿轮(203)，第三电机(202)左侧的n形架(201)内通过螺栓连接有竖板(204)，竖板(204)中间开有导孔(205)，导孔(205)内设有齿条(206)，齿条(206)与扇形齿轮(203)啮合，齿条(206)的左侧面通过螺栓连接有敲打块(207)，敲打块(207)的右侧面与竖板(204)的左侧面之间连接有第一弹簧(208)。
4.根据权利要求3所述的一种泳池污水沉淀用沉淀剂混合装置，其特征在于，还包括有密封装置(21)，左侧第一挡板(10)的顶部设有密封装置(21)，密封装置(21)包括有第二弹簧(212)、横板(213)、凸起(214)和密封环(215)，左侧第一挡板(10)的顶部开有凹槽(211)，凹槽(211)内第一挡板(10)顶部的左右两侧均连接有第二弹簧(212)，两个第二弹簧(212)的顶端之间连接有横板(213)，横板(213)与凹槽(211)滑动配合，横板(213)的顶部连接有凸起(214)，凸起(214)外侧的横板(213)顶部连接有密封环(215)。
5.根据权利要求4所述的一种泳池污水沉淀用沉淀剂混合装置，其特征在于，还包括有加料斗(22)和第二阀门(23)，混合箱(16)的顶部右侧连接有加料斗(22)，加料斗(22)上设有第二阀门(23)。
6.根据权利要求5所述的一种泳池污水沉淀用沉淀剂混合装置，其特征在于，还包括有第三弹簧(24)和钢珠(25)，搅拌叶片(193)的末端通过焊接连接的方式连接有第三弹簧(24)，第三弹簧(24)的末端通过焊接连接的方式连接有钢珠(25)。
7.根据权利要求6所述的一种泳池污水沉淀用沉淀剂混合装置，其特征在于，固定板(2)的底部通过螺栓连接的方式与底座(1)的顶部连接，固定板(2)的形状为长方体，固定板(2)的制作材料为Q235钢。
8.根据权利要求7所述的一种泳池污水沉淀用沉淀剂混合装置，其特征在于，底座(1)的形状为长方体，底座(1)的制作材料为不锈钢。
9.根据权利要求8所述的一种泳池污水沉淀用沉淀剂混合装置，其特征在于，第一挡板(10)和第二挡板(12)的形状均为圆形，第一挡板(10)和第二挡板(12)的制作材料均为不锈钢。
说明书
一种泳池污水沉淀用沉淀剂混合装置
技术领域
本发明属于污水处理技术领域，尤其涉及一种泳池污水沉淀用沉淀剂混合装置。
背景技术
游泳池的卫生是需要游泳池管理者每天对泳池进行物理以及化学方面的处理来维护的，目前一般采用向游泳池投加泳池沉淀剂对游泳池的污水进行处理的方法，游泳池沉淀剂又名游泳池絮凝剂，游泳池净水剂，目前市场上使用最多的游泳池沉淀剂为聚合氯化铝沉淀剂，具体使用方法如下：1、按每1000立方水5-8千克的用量。使用时按固体聚合氯化铝1份兑清水3份的比例先混合溶解，经过十分钟左右，再加水稀释到2-3%的溶液即可洒入泳池中使用，洒入的时候要均匀。2、举例说明：如一个1000立方的泳池要加入5千克的聚合氯化铝，先用桶装15千克的水，然后将聚合氯化铝慢慢加入桶中，一边加一边搅拌，全部加入并搅拌均匀后，在桶中加入清水到150千克搅拌均匀便可洒入泳池中。
目前，一般是游泳池管理者对聚合氯化铝进行混合，如此游泳池管理者的劳动强度较大、且混合效率较低、从而会降低污水处理的效率，因此亟需研发一种能够降低游泳池管理者的劳动强度，能够提高聚合氯化铝的混合效率，能够提高污水处理效率的泳池污水沉淀用沉淀剂混合装置。
发明内容
(1)要解决的技术问题
本发明为了克服游泳池管理者对聚合氯化铝进行混合、如此游泳池管理者的劳动强度较大、且混合效率较低、从而会降低污水处理的效率的缺点，本发明要解决的技术问题是提供一种能够降低游泳池管理者的劳动强度，能够提高聚合氯化铝的混合效率，能够提高污水处理效率的泳池污水沉淀用沉淀剂混合装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种泳池污水沉淀用沉淀剂混合装置，包括有底座、固定板、第一料斗、第二料斗、第一量料筒、第二量料筒、轴承座、第一转轴、第一连接杆、第一挡板、第二连接杆、第二挡板、第一锥齿轮、第一电机、第二锥齿轮、混合箱、出料管、第一阀门和混合装置，底座的顶部竖直连接有固定板，固定板前侧面上部的左右两侧通过螺栓分别连接有第一料斗和第二料斗，第一料斗和第二料斗出料口正下方的固定板前侧面通过螺栓分别连接有第一量料筒和第二量料筒，第一量料筒和第二量料筒之间的固定板前侧面通过螺栓安装有两个轴承座，两个轴承座上下对称，两个轴承座之间连接有第一转轴，第一转轴通过过盈连接的方式与轴承座的轴承连接，第一转轴的上部通过螺栓连接有两个第一连接杆，两个第一连接杆左右对称，两个第一连接杆的末端均通过螺栓连接有第一挡板，第一转轴的下部通过螺栓连接有两个第二连接杆，两个第二连接杆前后对称，两个第二连接杆的末端均通过螺栓连接有第二挡板，第一转轴的中部外围通过平键连接的方式连接有第一锥齿轮，两个轴承座之间的固定板前侧面通过螺栓安装有第一电机，第一电机的输出轴通过联轴器连接有第二锥齿轮，第二锥齿轮与第一锥齿轮啮合，固定板前侧面的下部通过螺栓连接有混合箱，混合箱的进液口位于第一量料筒和第二量料筒的正下方，混合箱的右侧下部连接有出料管，出料管上设有第一阀门，混合箱内设有混合装置。
优选地，混合装置包括有第二电机、第二转轴和搅拌叶片，第二电机通过螺栓安装在混合箱的左侧面中部，第二电机的输出轴穿过混合箱，并通过联轴器连接有第二转轴，第二转轴上均匀间隔的连接有多个搅拌叶片。
优选地，还包括有振动装置，第二料斗的右侧面设有振动装置，振动装置包括有n形架、第三电机、扇形齿轮、竖板、齿条和第一弹簧，n形架的左侧面通过螺栓与第二料斗的右侧面连接，n形架内侧底部的中间通过螺栓安装有第三电机，第三电机的输出轴通过联轴器连接有扇形齿轮，第三电机左侧的n形架内通过螺栓连接有竖板，竖板中间开有导孔，导孔内设有齿条，齿条与扇形齿轮啮合，齿条的左侧面通过螺栓连接有敲打块，敲打块的右侧面与竖板的左侧面之间连接有第一弹簧。
优选地，还包括有密封装置，左侧第一挡板的顶部设有密封装置，密封装置包括有第二弹簧、横板、凸起和密封环，左侧第一挡板的顶部开有凹槽，凹槽内第一挡板顶部的左右两侧均连接有第二弹簧，两个第二弹簧的顶端之间连接有横板，横板与凹槽滑动配合，横板的顶部连接有凸起，凸起外侧的横板顶部连接有密封环。
优选地，还包括有加料斗和第二阀门，混合箱的顶部右侧连接有加料斗，加料斗上设有第二阀门。
优选地，还包括有第三弹簧和钢珠，搅拌叶片的末端通过焊接连接的方式连接有第三弹簧，第三弹簧的末端通过焊接连接的方式连接有钢珠。
优选地，固定板的底部通过螺栓连接的方式与底座的顶部连接，固定板的形状为长方体，固定板的制作材料为Q235钢。
优选地，底座的形状为长方体，底座的制作材料为不锈钢。
优选地，第一挡板和第二挡板的形状均为圆形，第一挡板和第二挡板的制作材料均为不锈钢。
工作原理：先人工将水倒入第一料斗内，将聚合氯化铝倒入第二料斗内，然后启动第一电机使第二锥齿轮转动90度，第二锥齿轮转动90度使第一锥齿轮转动90度，第一锥齿轮转动90度第一转轴随之转动90度。如此能够将两个第一挡板分别从第一料斗和第二料斗的出料口处移开，将第一料斗和第二料斗的出料口露出，能够将两个第二挡板分别移动至第一量料筒和第二量料筒的出料口处，将第一量料筒和第二量料筒的出料口挡住。随后将第一电机关闭，第一料斗内的水落入第一量料筒内，第二料斗内的聚合氯化铝落入第二量料筒内。当第一量料筒内落入适量的水和第二量料筒内落入适量的聚合氯化铝后，启动第一电机使第二锥齿轮转动90度使两个第一挡板和两个第二挡板复位，随后关闭第一电机。如此能够将第一料斗和第二料斗的出料口挡住，将第一量料筒和第二量料筒的出料口露出，第一量料筒内的水和第二量料筒内的聚合氯化铝随之落入混合箱内。然后启动混合装置对混合箱内的水和聚合氯化铝进行混合，混合完成后关闭混合装置。然后再打开第一阀门，即可将混合完成聚合氯化铝溶液排出，聚合氯化铝溶液排出后将第一阀门关闭。如此本发明能够降低游泳池管理者的劳动强度，能够提高聚合氯化铝的混合效率，能够提高污水处理效率。
因为混合装置包括有第二电机、第二转轴和搅拌叶片，第二电机通过螺栓安装在混合箱的左侧面中部，第二电机的输出轴穿过混合箱，并通过联轴器连接有第二转轴，第二转轴上均匀间隔的连接有多个搅拌叶片。所以人工启动第二电机使第二转轴转动，第二转轴转动搅拌叶片随之转动，搅拌叶片转动能够对混合箱内的水和聚合氯化铝进行混合，混合完成后关闭第二电机即可。
因为还包括有振动装置，第二料斗的右侧面设有振动装置，振动装置包括有n形架、第三电机、扇形齿轮、竖板、齿条和第一弹簧，n形架的左侧面通过螺栓与第二料斗的右侧面连接，n形架内侧底部的中间通过螺栓安装有第三电机，第三电机的输出轴通过联轴器连接有扇形齿轮，第三电机左侧的n形架内通过螺栓连接有竖板，竖板中间开有导孔，导孔内设有齿条，齿条与扇形齿轮啮合，齿条的左侧面通过螺栓连接有敲打块，敲打块的右侧面与竖板的左侧面之间连接有第一弹簧。人工启动第三电机使扇形齿轮逆时针转动，扇形齿轮逆时针转动能够使齿条向左移动，齿条向左移动敲打块随之向左移动，第一弹簧随之伸张，当扇形齿轮不与齿条啮合时，第一弹簧随之伸张使敲打块向右移动，敲打块向右移动推动齿条向右移动。如此能够使敲打块不断的左右移动，敲打块不断的左右移动能够对第二料斗进行敲打，从而能够使第二料斗内的聚合氯化铝快速落入第二量料筒内，能够防止第二料斗堵塞。当第二量料筒内落入适量的聚合氯化铝后关闭第三电机。
因为还包括有密封装置，左侧第一挡板的顶部设有密封装置，密封装置包括有第二弹簧、横板、凸起和密封环，左侧第一挡板的顶部开有凹槽，凹槽内第一挡板顶部的左右两侧均连接有第二弹簧，两个第二弹簧的顶端之间连接有横板，横板与凹槽滑动配合，横板的顶部连接有凸起，凸起外侧的横板顶部连接有密封环。当左侧的第一挡板复位时，第一料斗的底部挤压凸起使凸起向下移动，凸起向下移动使横板向下移动，第二弹簧随之压缩，当凸起位于第一料斗的出料口内时，第二弹簧随之反弹使横板向下移动，如此密封环将第一料斗的出料口封住，从而能够防止第一料斗内的水溢出，能够节约水资源。
因为还包括有加料斗和第二阀门，混合箱的顶部右侧连接有加料斗，加料斗上设有第二阀门。当觉得聚合氯化铝溶液的浓度较低或较高时，在加料斗内倒入适量的聚合氯化铝或水，然后打开第二阀门使加料斗内的聚合氯化铝或水进入混合箱，随后将第二阀门关闭即可，如此使用更加方便。
因为还包括有第三弹簧和钢珠，搅拌叶片的末端通过焊接连接的方式连接有第三弹簧，第三弹簧的末端通过焊接连接的方式连接有钢珠，搅拌叶片转动第三弹簧和钢珠随之转动，钢珠转动时能够使聚合氯化铝与混合箱的内壁接触，将聚合氯化铝磨碎，如此能够进一步的提高混合效率，能够提高混合效果。
因为固定板的底部通过螺栓连接的方式与底座的顶部连接，固定板的形状为长方体，固定板的制作材料为Q235钢，Q235钢的承受能力大，能够延长固定板的使用寿命。
因为底座的形状为长方体，底座的制作材料为不锈钢，不锈钢不易生锈，能够延长底座的使用寿命。
因为第一挡板和第二挡板的形状均为圆形，第一挡板和第二挡板的制作材料均为不锈钢，不锈钢不易生锈，能够延长第一挡板和第二挡板的使用寿命。
(3)有益效果
本发明通过搅拌叶片转动对混合箱内的水和聚合氯化铝进行混合，从而达到了能够降低游泳池管理者的劳动强度，能够提高聚合氯化铝的混合效率，能够提高污水处理效率的效果。
