申请日2017.04.18
公开(公告)日2017.06.30
IPC分类号C02F9/02; C02F9/10; C02F103/44
摘要
本发明公开了废水多重净化装置，包括预处理单元、精处理单元和深度处理单元，待处理废水依次经过预处理单元、精处理单元和深度处理单元;所述精处理单元包括搅拌池、设置在搅拌池底部的快渗内池以及快渗外池，待处理废水经过搅拌池、快渗内池、进入快渗外池;所述搅拌池的中部设置有搅拌叶片，搅拌叶片上设置有碳吸附膜;本发明的有益效果：通过预处理单元、精处理单元和深度处理单元，可以截留洗车废水中的毛发皮屑、油脂、悬浮物等杂质，精处理单元对废水中的阴离子表面活性剂、有机物、氮素、磷素、细菌等有害物质进吸附和过滤，同时深度处理单元杀灭废水中残余的细菌、真菌、病毒等有害微生物，进一步优化出水水质。
权利要求书

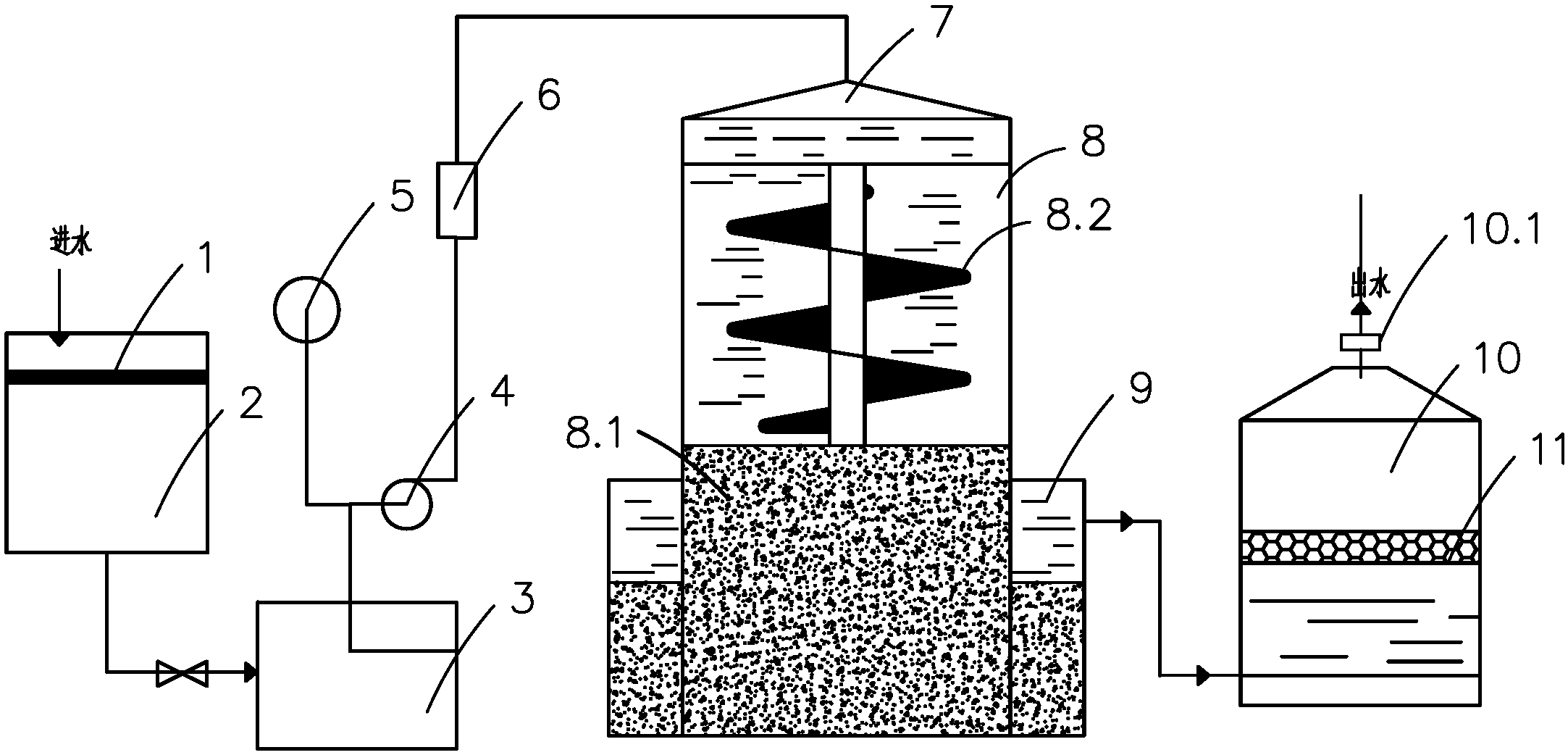

1.废水多重净化装置，包括预处理单元、精处理单元和深度处理单元，待处理废水依次经过预处理单元、精处理单元和深度处理单元;其特征在于：所述精处理单元包括搅拌池(8)、设置在搅拌池(8)底部的快渗内池(8.1)以及快渗外池(9)，待处理废水经过搅拌池(8)、快渗内池(8.1)、进入快渗外池(9);所述搅拌池(8)的中部设置有搅拌叶片(8.2)，搅拌叶片(8.2)上设置有碳吸附膜;
所述深度处理单元由蒸馏池(10)组成，蒸馏池(10)的进水口与快渗外池(9)连接，蒸馏池(10)中部设置有等离子净化装置(11)，所述蒸馏池(10)的出水口甚至有加压泵(10.1)。
2.根据权利要求1所述的废水多重净化装置，其特征在于：所述预处理单元包括初过滤板(1)、砂滤池(2)和调节池(3)，所述初过滤板(1)布置在砂滤池(2)的上方，砂滤池(2)与调节池(3)相互连通。
3.根据权利要求2所述的废水多重净化装置，其特征在于：所述调节池(3)出水口与搅拌池(8)进水口之间依次连接有水泵(4)、流量计(6)和喷洒器(7)。
4.根据权利要求2所述的废水多重净化装置，其特征在于：所述砂滤池(2)内填充石英砂滤料。
5.根据权利要求3所述的废水多重净化装置，其特征在于：所述水泵(4)上还设置有继电器(5)。
6.根据权利要求1所述的废水多重净化装置，其特征在于：所述冷凝装置的内表面覆盖有吸附碳(11.1)。
7.根据权利要求1所述的废水多重净化装置，其特征在于：所述UV灯组(12)竖直安装在蒸馏池(10)的中部，灯管与蒸馏池(10)底垂直。
8.根据权利要求1所述的废水多重净化装置，其特征在于：所述搅拌叶片(8.2)呈螺旋状。
9.根据权利要求1所述的废水多重净化装置，其特征在于：所述碳吸附膜可拆卸安装在搅拌叶片(8.2)上。
说明书
废水多重净化装置
技术领域
本发明于污水处理领域，具体涉及一种成本低、工艺简、效果佳的高效快渗装置。
背景技术
由于洗车废水以及部分机械清洗废水中含有大量的油脂、砂石、洗涤剂以及细菌、真菌、粉尘泥土等有害物质，直接排放不仅会污染环境，更会造成水资源的巨大浪费。
目前，部分洗车废水作为一种优质杂排水，将其优先作为再利用水源来开发，对推进资源节约型、环境友好型社会建设具有重要意义。利用物理、化学和生物方法的基本原理，现已开发多种洗车废水的再利用方法及装置或设备，但是这些方法、装置或设备往往存在高效与节能不能协调统一的问题。
发明内容
本发明所要解决的技术问题是，提供一种成本低、工艺简、效果佳的生活洗车废水多重净化装置，经处理后，可以回用于冲厕、道路清扫、消防、绿化、车辆冲洗、建筑施工等。
为解决上述问题本发明的技术方案是：洗车废水多重净化装置，包括预处理单元、精处理单元和深度处理单元，待处理废水依次经过预处理单元、精处理单元和深度处理单元;所述精处理单元包括搅拌池、设置在搅拌池底部的快渗内池以及快渗外池，待处理废水经过搅拌池、快渗内池、进入快渗外池;所述搅拌池的中部设置有搅拌叶片，搅拌叶片上设置有碳吸附膜;
所述深度处理单元由蒸馏池组成，蒸馏池的进水口与快渗外池连接，蒸馏池中部设置有等离子净化装置，所述蒸馏池的出水口甚至有加压泵。
进一步的，所述预处理单元包括初过滤板、砂滤池和调节池，所述初过滤板布置在砂滤池的上方，砂滤池与调节池相互连通。
进一步的，所述调节池出水口与搅拌池进水口之间依次连接有水泵、流量计和喷洒器。
进一步的，所述砂滤池内填充石英砂滤料。
进一步的，所述水泵上还设置有继电器。
进一步的，所述冷凝装置的内表面覆盖有吸附碳。
进一步的，所述UV灯组竖直安装在蒸馏池的中部，灯管与蒸馏池底垂直。
进一步的，所述搅拌叶片呈螺旋状。
进一步的，所述碳吸附膜可拆卸安装在搅拌叶片上。
本发明的有益效果：通过预处理单元、精处理单元和深度处理单元，可以截留洗车废水中的毛发皮屑、油脂、悬浮物等杂质，精处理单元通过搅拌对废水中的阴离子表面活性剂、有机物、氮素、磷素、细菌等有害物质进吸附和过滤，同时深度处理单元杀灭废水中残余的细菌、真菌、病毒等有害微生物，进一步优化出水水质。
