申请日2017.04.02
公开(公告)日2017.06.23
IPC分类号E03F5/14
摘要
本发明涉及污水处理技术领域。本发明公开了一种污水沉淀装置，污水沉淀装置包括沉淀箱体、进水管、排水管、隔板、浮渣打捞机构、排污管;浮渣打捞机构包括驱动件、滚送件、输送件，滚送件包括两个滚动圈、滚筒和多个舀水板。本发明实施例污水沉淀装置通过设置浮渣打捞装置能够将沉淀腔水面的浮渣打捞并输送至沉淀箱体外，避免了沉淀腔内的浮渣流向排水管，并且通过设置隔板，减少浮渣打捞对沉淀腔内的沉淀作用的影响。

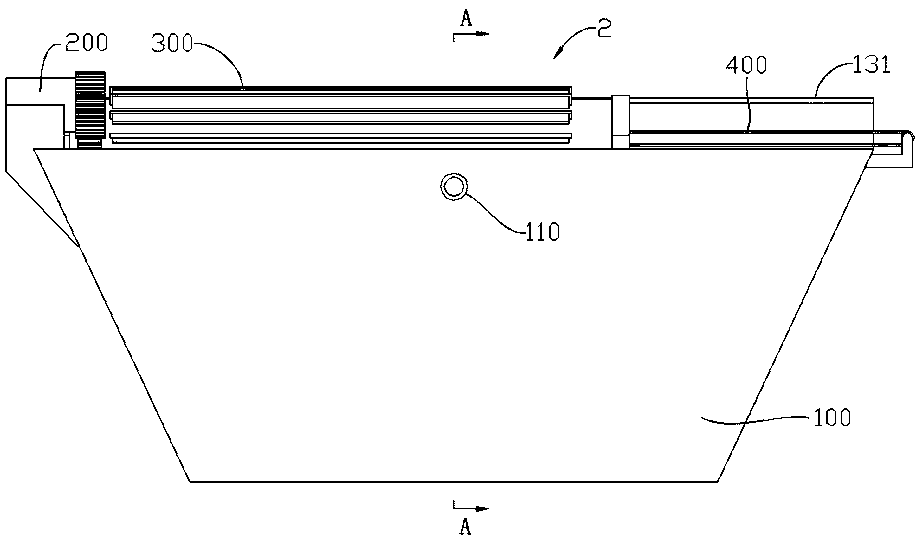

摘要附图
权利要求书
1.一种污水沉淀装置，其特征在于，所述污水沉淀装置包括沉淀箱体、进水管、排水管、隔板、浮渣打捞机构、排污管;
所述沉淀箱体具有一容纳生活污水的沉淀腔，所述沉淀箱体具有呈倾斜的沉淀侧壁和呈水平的沉淀底壁，所述沉淀侧壁与沉淀底壁的边缘相连;
所述进水管经所述沉淀侧壁与所述沉淀腔连通，所述排水管经所述沉淀侧壁与所述沉淀腔连通，所述进水管与所述排水口相对;
所述隔板设置于所述沉淀腔，所述隔板与所述沉淀腔的内壁包围成一具有浮渣进口的隔水腔，所述浮渣进口朝向所述进水管设置，所述隔板具有一延伸至所述沉淀腔水面之上的出水部，所述出水部将所述沉淀腔内的水面分隔成浮渣水面和洁净水面;
所述浮渣打捞机构包括驱动件、滚送件、输送件，所述滚送件包括两个滚动圈、滚筒、多个舀水板，所述两个滚动圈同轴固定安装于所述沉淀箱体，所述滚筒为两端开口的筒状结构，所述滚筒的轴向平行于所述沉淀腔的水面，所述滚筒部分浸没于所述隔水腔，所述滚筒两端分别同轴转动安装于所述两个滚动圈内，所述滚筒的第一端设置有第一齿轮，所述第一齿轮与所述滚筒同轴，所述滚筒开设有径向开设有多个进水开口，所述多个舀水板分别固定设置于所述多个进水开口，所述舀水板从所述滚筒外延伸至所述滚筒内腔，所述舀水板具有一舀水槽，所述滚筒转动时所述舀水板将所述隔水腔表面的水及浮渣舀入所述滚筒内腔;所述驱动件用于驱动所述滚筒旋转;所述输送件包括第一固定架、第一输送轮、第二齿轮、第二固定架、第二输送轮、第一连轴、第三固定架、第三输送轮、第四固定架、第四输送轮、第二连轴、第一输送带、第二输送带、输送网，所述第一固定架固定安装于所述沉淀箱体，所述第一输送轮转动安装于所述第一固定架，所述第二齿轮与所述第一输送轮同轴固定，所述第二齿轮与所述第一齿轮啮合，所述第二固定架固定安装于所述沉淀箱体，所述第二输送轮转动安装于所述第二固定架，所述第二输送轮与所述第一输送轮同轴，所述第一连轴的两端分别固定连接所述第一输送轮和所述第二输送轮，所述第三固体架固定安装于所述沉淀箱体，所述第三输送轮转动安装于所述第三固定架，所述第四固定架固定安装于所述沉淀箱体，所述第四输送轮转动安装于所述第四固定架，所述第四输送轮与所述第三输送轮同轴，所述第二连轴的两端分别固定连接所述第三输送轮和所述第四输送轮，所述第一输送带卷绕于所述第一输送轮和所述第三输送轮，所述第二输送带卷绕于所述第二输送轮和所述第四输送轮，所述输送网连接于所述第一输送带和所述第二输送带之间，所述输送网呈松弛状态，所述输送网在重力作用下形成一输送槽，所述输送网从所述滚筒内腔延伸至所述沉淀箱体外，所述输送网用于过滤水中的浮渣以及将所述浮渣从所述滚筒内腔输送至所述沉淀箱体外;
所述排污管连通至所述沉淀腔的底部，所述排污管用于排出所述沉淀腔底部的污泥。
2.根据权利要求1所述的污水沉淀装置，其特征在于，所述进水开口数量为12个，所述舀水板沿所述滚筒的径向延伸。
3.根据权利要求1所述的污水沉淀装置，其特征在于，所述输送件还包括第一挡水板、第一导流板、第二挡水板和第二导流板，所述第一挡水板相对于所述沉淀箱体固定安装，所述第一挡水板位于所述滚筒内腔，所述第一输送带的两带体之间的空间为第一开口空间，所述第一挡水板用于遮挡所述第一开口空间，所述第一导流板与所述第一挡水板的顶部一体化连接，所述第一导流板倾斜延伸至所述输送网上方;所述第二挡水板相对于所述沉淀箱体固定安装，所述第二挡水板位于所述滚筒内腔，所述第二输送带的两带体之间的空间为第二开口空间，所述第二挡水板用于遮挡所述第二开口空间，所述第二导流板与所述第二挡水板的顶部一体化连接，所述第二导流板倾斜延伸至所述输送网上方。
4.根据权利要求1所述的污水沉淀装置，其特征在于，所述出水部的顶端高于所述滚筒的轴线，所述出水部为与所述滚筒同轴的弧形板状结构，所述滚筒旋转时所述滚筒底部的切向速度朝向所述出水部。
5.根据权利要求1所述的污水沉淀装置，其特征在于，所述驱动件包括电机、第三齿轮，所述电机固定安装于所述沉淀箱体，所述第三齿轮同轴固定安装于所述电机的输出轴，所述滚筒的第一端设置有第四齿轮，所述第四齿轮与所述滚筒同轴，所述第四齿轮与所述第三齿轮啮合。
6.根据权利要求1所述的污水沉淀装置，其特征在于，所述污水沉淀装置还包括闭锁机构，所述闭锁机构包括充气箱体、导杆、滚轮、活塞、第一弹性元件、凸轮、单向气阀、滑块、第二弹性元件、挡板、泄压阀，所述充气箱体固定安装于所述沉淀箱体，所述充气箱体开设有第一滑动腔，所述导杆滑动安装于所述第一滑动腔，所述第一弹性元件安装于所述第一滑动腔，所述第一弹性元件用于对所述导杆施加朝向所述凸轮的弹性力，所述滚轮转动安装于所述导杆，所述凸轮包括圆柱状的基体和位于所述基体外缘的多个凸体，所述基体同轴固定安装于所述电机的输出轴，所述凸轮的外缘光滑，所述滚轮与所述凸轮外缘相抵，所述充气箱体开设有一与所述第一滑动腔连通的第二滑动腔，所述第二滑动腔连通至所述充气箱体外，所述活塞固定安装于所述导杆，且所述活塞于所述第二滑动腔可滑动，所述活塞与所述第二滑动腔的内壁包围形成一活塞腔，所述充气箱体开设有一常进气孔，所述常进气孔始终与所述活塞腔连通，所述活塞开设有多个进气开口，所述活塞靠近所述活塞腔一侧设置有多个与所述进气开口适配的进气门，所述进气门转动安装于所述活塞，初始时，所述进气门于自身重力矩作用下封闭所述进气开口，当所述活塞处于压缩行程时，所述进气门封闭所述进气开口，所述活塞处于回退行程时，外界大气冲开所述进气门使得空气进入所述活塞腔中;所述充气箱体开设有充气管道、充气腔、第三滑动腔、泄气孔，所述充气管道一端与所述活塞腔连通、另一端与所述充气腔连通，所述单向气阀安装于所述充气管道，所述单向气阀使得所述活塞腔向所述充气腔内单向进气，所述第三滑动腔与所述充气腔连通，所述泄气孔与所述充气腔连通，所述滑块滑动安装于所述第三滑动腔，初始时所述第二弹性元件使得所述滑块位于初始位置，所述挡板固定安装于所述滑块，所述泄压阀设置于所述充气箱体，初始时所述挡板位于所述沉淀腔水面之上，当所述充气腔内压强逐渐增大且大于第一预设值时，所述充气腔内的气体推动滑块朝下运动，当所述滑块运动第一预设距离时，所述挡板封闭所述浮渣进口，当所述充气腔内的压强大于第二预设值时，所述泄压阀泄气。
7.根据权利要求1所述的污水沉淀装置，其特征在于，所述污水沉淀装置还包括一接水槽和导流槽，所述接水槽位于所述输送网下方，所述接水槽用于接所述输送网过滤的水，所述导流槽与所述接水槽相接，所述导流槽用于将所述接水槽中的水导流至所述隔水腔中，所述导流槽的出水端位于所述隔水腔的上方。
8.根据权利要求1所述的污水沉淀装置，其特征在于，所述污水沉淀装置包括阻流水槽、阻流水轮、阻流板，所述阻流水槽固定安装于所述沉淀侧壁，所述进水管流出的水进入所述阻流水槽，所述阻流水槽的出水口朝向所述沉淀底壁，所述阻流水轮阻尼转动安装于所述阻流水槽，所述阻流板呈竖直状态，所述阻流板固定安装于所述沉淀侧壁，所述阻流板与所述沉淀侧壁包围呈一向上开口的阻流腔，所述阻流水槽流出的水进入所述阻流腔。
9.根据权利要求8所述的污水沉淀装置，其特征在于，所述沉淀装置还包括弹性膜和多个阻流杆，所述弹性膜与阻流板及所述沉淀侧壁密封形成一阻流气囊，所述多个阻流杆设置于所述阻流腔内，所述阻流气囊张开且与所述阻流杆相抵。
10.根据权利要求1-9任一项所述的污水沉淀装置，其特征在于，所述输送件还包括一刮板，所述刮板固定安装于所述沉淀箱体外壁，且所述刮板与所述输送网下部相抵。
说明书
一种污水沉淀装置
【技术领域】
本发明涉及污水处理技术领域，尤其涉及一种污水沉淀装置，用于生活污水处理。
【背景技术】
污水处理是指为使污水达到排水或者再次使用的水质要求对其净化的过程。按照污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生活污水处理一般包括过滤、沉淀等步骤。沉淀是指污水中悬浮的可沉固体在重力作用下下沉的过程。
申请号为2014102321632的专利公开了一种生活污水沉淀装置，从进水口流出的污水包括可漂浮的浮渣，该生活污水沉淀装置不能清除沉淀池内的浮渣。
【发明内容】
本发明旨在克服现有技术的以上缺陷，提供了能一种污水沉淀装置。
为了解决上述技术问题，本发明实施例一种污水沉淀装置，所述污水沉淀装置包括沉淀箱体、进水管、排水管、隔板、浮渣打捞机构、排污管;
所述沉淀箱体具有一容纳生活污水的沉淀腔，所述沉淀箱体具有呈倾斜的沉淀侧壁和呈水平的沉淀底壁，所述沉淀侧壁与沉淀底壁的边缘相连;所述进水管经所述沉淀侧壁与所述沉淀腔连通，所述排水管经所述沉淀侧壁与所述沉淀腔连通，所述进水管与所述排水口相对;所述隔板设置于所述沉淀腔，所述隔板与所述沉淀腔的内壁包围成一具有浮渣进口的隔水腔，所述浮渣进口朝向所述进水管设置，所述隔板具有一延伸至所述沉淀腔水面之上的出水部，所述出水部将所述沉淀腔内的水面分隔成浮渣水面和洁净水面;所述浮渣打捞机构包括驱动件、滚送件、输送件，所述滚送件包括两个滚动圈、滚筒、多个舀水板，所述两个滚动圈同轴固定安装于所述沉淀箱体，所述滚筒为两端开口的筒状结构，所述滚筒的轴向平行于所述沉淀腔的水面，所述滚筒部分浸没于所述隔水腔，所述滚筒两端分别同轴转动安装于所述两个滚动圈内，所述滚筒的第一端设置有第一齿轮，所述第一齿轮与所述滚筒同轴，所述滚筒开设有径向开设有多个进水开口，所述多个舀水板分别固定设置于所述多个进水开口，所述舀水板从所述滚筒外延伸至所述滚筒内腔，所述舀水板具有一舀水槽，所述滚筒转动时所述舀水板将所述隔水腔表面的水及浮渣舀入所述滚筒内腔;所述驱动件用于驱动所述滚筒旋转;所述输送件包括第一固定架、第一输送轮、第二齿轮、第二固定架、第二输送轮、第一连轴、第三固定架、第三输送轮、第四固定架、第四输送轮、第二连轴、第一输送带、第二输送带、输送网，所述第一固定架固定安装于所述沉淀箱体，所述第一输送轮转动安装于所述第一固定架，所述第二齿轮与所述第一输送轮同轴固定，所述第二齿轮与所述第一齿轮啮合，所述第二固定架固定安装于所述沉淀箱体，所述第二输送轮转动安装于所述第二固定架，所述第二输送轮与所述第一输送轮同轴，所述第一连轴的两端分别固定连接所述第一输送轮和所述第二输送轮，所述第三固体架固定安装于所述沉淀箱体，所述第三输送轮转动安装于所述第三固定架，所述第四固定架固定安装于所述沉淀箱体，所述第四输送轮转动安装于所述第四固定架，所述第四输送轮与所述第三输送轮同轴，所述第二连轴的两端分别固定连接所述第三输送轮和所述第四输送轮，所述第一输送带卷绕于所述第一输送轮和所述第三输送轮，所述第二输送带卷绕于所述第二输送轮和所述第四输送轮，所述输送网连接于所述第一输送带和所述第二输送带之间，所述输送网呈松弛状态，所述输送网在重力作用下形成一输送槽403，所述输送网从所述滚筒内腔延伸至所述沉淀箱体外，所述输送网用于过滤水中的浮渣以及将所述浮渣从所述滚筒内腔输送至所述沉淀箱体外;所述排污管连通至所述沉淀腔的底部，所述排污管用于排出所述沉淀腔底部的污泥。
优选地，所述进水开口数量为12个，所述舀水板沿所述滚筒的径向延伸。
优选地，所述输送件还包括第一挡水板、第一导流板、第二挡水板和第二导流板，所述第一挡水板相对于所述沉淀箱体固定安装，所述第一挡水板位于所述滚筒内腔，所述第一输送带的两带体之间的空间为第一开口空间，所述第一挡水板用于遮挡所述第一开口空间，所述第一导流板与所述第一挡水板的顶部一体化连接，所述第一导流板倾斜延伸至所述输送网上方;所述第二挡水板相对于所述沉淀箱体固定安装，所述第二挡水板位于所述滚筒内腔，所述第二输送带的两带体之间的空间为第二开口空间，所述第二挡水板用于遮挡所述第二开口空间，所述第二导流板与所述第二挡水板的顶部一体化连接，所述第二导流板倾斜延伸至所述输送网上方。
优选地，所述出水部的顶端高于所述滚筒的轴线，所述出水部为与所述滚筒同轴的弧形板状结构，所述滚筒旋转时所述滚筒底部的切向速度朝向所述出水部。
优选地，所述驱动件包括电机、第三齿轮，所述电机固定安装于所述沉淀箱体，所述第三齿轮同轴固定安装于所述电机的输出轴，所述滚筒的第一端设置有第四齿轮，所述第四齿轮与所述滚筒同轴，所述第四齿轮与所述第三齿轮啮合。
优选地，所述污水沉淀装置还包括闭锁机构，所述闭锁机构包括充气箱体、导杆、滚轮、活塞、第一弹性元件、凸轮、单向气阀、滑块、第二弹性元件、挡板、泄压阀，所述充气箱体固定安装于所述沉淀箱体，所述充气箱体开设有第一滑动腔，所述导杆滑动安装于所述第一滑动腔，所述第一弹性元件安装于所述第一滑动腔，所述第一弹性元件用于对所述导杆施加朝向所述凸轮的弹性力，所述滚轮转动安装于所述导杆，所述凸轮包括圆柱状的基体和位于所述基体外缘的多个凸体，所述基体同轴固定安装于所述电机的输出轴，所述凸轮的外缘光滑，所述滚轮与所述凸轮外缘相抵，所述充气箱体开设有一与所述第一滑动腔连通的第二滑动腔，所述第二滑动腔连通至所述充气箱体外，所述活塞固定安装于所述导杆，且所述活塞于所述第二滑动腔可滑动，所述活塞与所述第二滑动腔的内壁包围形成一活塞腔，所述充气箱体开设有一常进气孔，所述常进气孔始终与所述活塞腔连通，所述活塞开设有多个进气开口，所述活塞靠近所述活塞腔一侧设置有多个与所述进气开口适配的进气门，所述进气门转动安装于所述活塞，初始时，所述进气门于自身重力矩作用下封闭所述进气开口，当所述活塞处于压缩行程时，所述进气门封闭所述进气开口，所述活塞处于回退行程时，外界大气冲开所述进气门使得空气进入所述活塞腔中;所述充气箱体开设有充气管道、充气腔、第三滑动腔、泄气孔，所述充气管道一端与所述活塞腔连通、另一端与所述充气腔连通，所述单向气阀安装于所述充气管道，所述单向气阀使得所述活塞腔向所述充气腔内单向进气，所述第三滑动腔与所述充气腔连通，所述泄气孔与所述充气腔连通，所述滑块滑动安装于所述第三滑动腔，初始时所述第二弹性元件使得所述滑块位于初始位置，所述挡板固定安装于所述滑块，所述泄压阀设置于所述充气箱体，初始时所述挡板位于所述沉淀腔水面之上，当所述充气腔内压强逐渐增大且大于第一预设值时，所述充气腔内的气体推动滑块朝下运动，当所述滑块运动第一预设距离时，所述挡板封闭所述浮渣进口，当所述充气腔内的压强大于第二预设值时，所述泄压阀泄气。
优选地，所述污水沉淀装置还包括一接水槽和导流槽，所述接水槽位于所述输送网下方，所述接水槽用于接所述输送网过滤的水，所述导流槽与所述接水槽相接，所述导流槽用于将所述接水槽中的水导流至所述隔水腔中，所述导流槽的出水端位于所述隔水腔的上方。
优选地，所述污水沉淀装置包括阻流水槽、阻流水轮、阻流板，所述阻流水槽固定安装于所述沉淀侧壁，所述进水管流出的水进入所述阻流水槽，所述阻流水槽的出水口朝向所述沉淀底壁，所述阻流水轮阻尼转动安装于所述阻流水槽，所述阻流板呈竖直状态，所述阻流板固定安装于所述沉淀侧壁，所述阻流板与所述沉淀侧壁包围呈一向上开口的阻流腔，所述阻流水槽流出的水进入所述阻流腔。
优选地，所述沉淀装置还包括弹性膜和多个阻流杆，所述弹性膜与阻流板及所述沉淀侧壁密封形成一阻流气囊，所述多个阻流杆设置于所述阻流腔内，所述阻流气囊张开且与所述阻流杆相抵。
优选地，所述输送件还包括一刮板，所述刮板固定安装于所述沉淀箱体外壁，且所述刮板与所述输送网下部相抵。
与现有技术相比，本发明的有益效果在于：本发明实施例污水沉淀装置通过设置浮渣打捞装置能够将沉淀腔水面的浮渣打捞并输送至沉淀箱体外，避免了沉淀腔内的浮渣流向排水管，并且通过设置隔板，减少浮渣打捞对沉淀腔内的沉淀作用的影响。
