新型污泥脱水机

发布时间:2017-12-21 14:29:43

  申请日2017.05.08

  公开(公告)日2017.12.05

  IPC分类号C02F11/12

  摘要

  本实用新型公开了一种新型污泥脱水机,包括螺旋驱动电机,所述螺旋驱动电机下设置传动机构,螺旋驱动电机右侧设置电机支架,电机支架设置在脱水间左侧末端,传动机构右侧连接螺旋轴,在脱水间顶部设置第一清洗高压喷头组,第一清洗高压喷头组固定在第一输水管下,第一输水管固定在第一挡板上,在螺旋轴外设置螺旋片,螺旋片外设置滚筒体,在滚筒体外设置底部设置第二清洗高压喷头组,第二清洗高压喷头组固定在第二输水管上,第二输水管固定在第二挡板上,在脱水间底部设置滤网,滤网下设置滤液通道,所述第一输水管连接主供水管,本实用新型脱水间和两组清洗高压喷头组的设置将起到防止泥垢堵塞,提高螺旋轴的工作效率,延长使用寿命。

  权利要求书

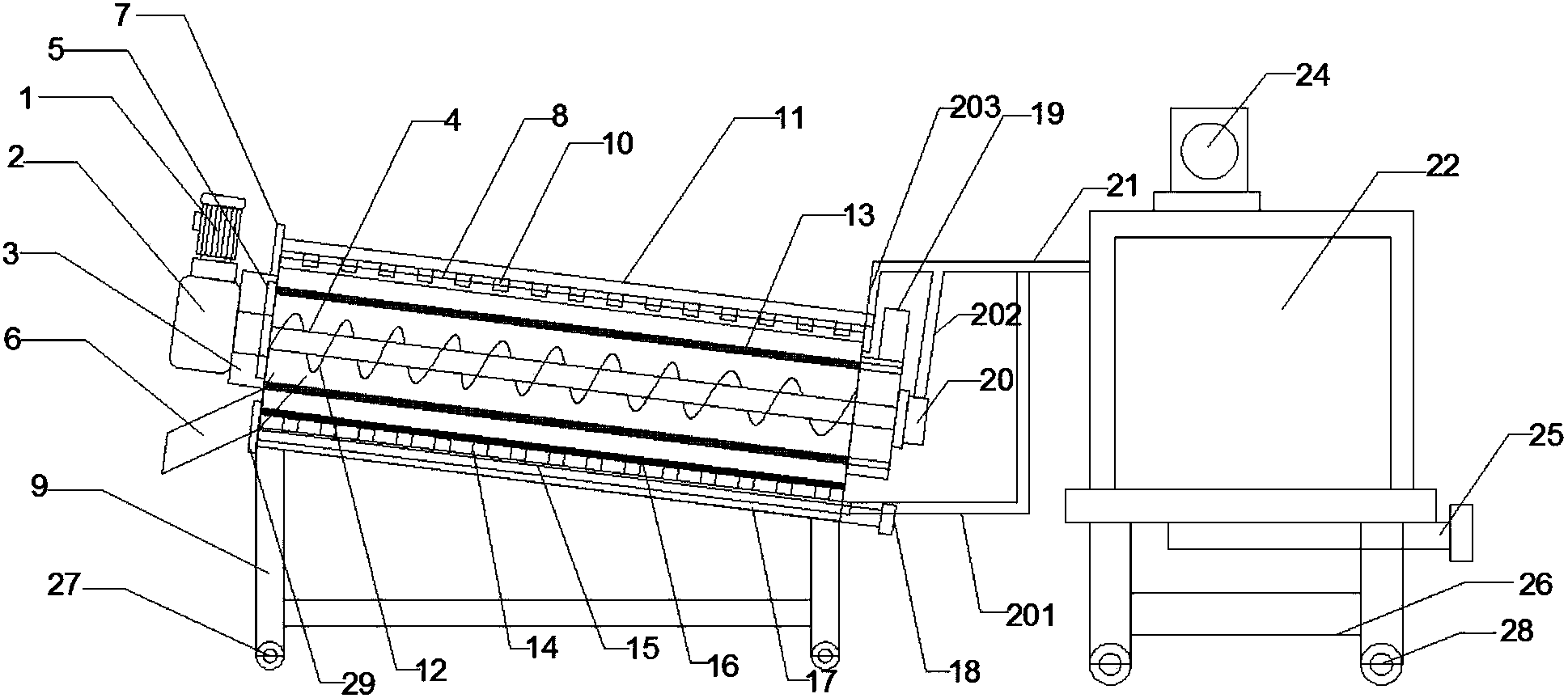

  1.一种新型污泥脱水机,包括螺旋驱动电机(1),其特征在于:所述螺旋驱动电机(1)下设置传动机构(2),螺旋驱动电机(1)右侧设置电机支架(3),电机支架(3)设置在脱水间(8)左侧末端,传动机构(2)右侧连接螺旋轴(4),在螺旋轴(4)左侧末端设置背压板(5),背压板(5)设置在电机支架(3)内,在电机支架(3)下设置出泥斗(6),在电机支架(3)上设置第一挡板(7),螺旋轴(4)外设置脱水间(8),脱水间(8)下设置底座(9),在脱水间(8)顶部设置第一清洗高压喷头组(10),第一清洗高压喷头组(10)固定在第一输水管(11)下,第一输水管(11)固定在第一挡板(7)上,在螺旋轴(4)外设置螺旋片(12),螺旋片(12)外设置滚筒体(13),在滚筒体(13)外设置底部设置第二清洗高压喷头组(14),第二清洗高压喷头组(14)固定在第二输水管(15)上,第二输水管(15)固定在第二挡板(29)上,在脱水间(8)底部设置滤网(16),滤网(16)下设置滤液通道(17),滤液通道(17)右侧末端设置出液口(18),在脱水间(8)右侧末端顶部设置进泥口(19),在脱水间(8)右侧末端设置固定件(20),固定件(20)连接螺旋轴(4)右侧末端,所述第一输水管(11)连接主供水管(21),主供水管(21)连接储水箱(22),所述主供水管(21)分别连接第一分水管(201)、第二分水管(202)和第三分水管(203),所述第一分水管(201)连接第二输水管(15),第二分水管(202)连接固定件(20),第三分水管(203)连接第一输水管(11),在储水箱(22)顶部设置水泵(24),在储水箱(22)底部设置进水口(25),在储水箱(22)下设置支撑架(26),所述底座(9)和支撑架(26)下分别设置第一万向轮(27)和第二万向轮(28)。

  2.根据权利要求1所述的一种新型污泥脱水机,其特征在于:所述第一清洗高压喷头组(10)和第二清洗高压喷头组(14)内分别含若干高压喷头,且均匀等距分布在输水管(11)和第二输水管(15)下,且为可拆卸式,穿过脱水间(8),距离滚筒体(13)有一定距离。

  3.根据权利要求1所述的一种新型污泥脱水机,其特征在于:所述滚筒体(13)左侧底部外设置排泥口,排泥口与出泥斗(6)连接,滚筒体(13)上设置过滤孔,且过滤孔直径为3-30mm。

  4.根据权利要求1所述的一种新型污泥脱水机,其特征在于:所述主供水管(21)、第一分水管(201)、第二分水管(202)和第三分水管(203)上分别设置控制开关阀门。

  说明书

  一种新型污泥脱水机

  技术领域

  本实用新型属于环保设备技术领域,具体涉及一种新型污泥脱水机。

  背景技术

  污泥是污水处理厂以及污水站污水处理后的必然产物,未经过很好处理处置的污泥进入环境后,将会直接给水体和大气带来二次污染,对生态环境和人类的活动也将构成了严重的威胁;因此,污泥在处理上是非常慎重的,污泥在处理上可分为污泥脱水工艺与污泥干化工艺两种;目前市场上的污泥脱水装置主要以滤布过滤器、离心式过滤器和叠螺式过滤器为主。滤布过滤器造价便宜,但效率低,滤布需要经常进行清洗和更换;离心式过滤器处理能力大,但噪音大、能耗高、维修保养困难;叠螺式过滤器设计紧凑、处理速度快、操作保养简单,被广泛应用于食品加工、养殖、造纸、冶金、印染等领域。

  近年来,叠螺式污泥脱水机在我国得到了大力推广和应用,但其功能上还存在一定的弊端,主要弊端为叠螺式污泥脱水机内部缺少有效的冲洗装置,在长时间处理高浓度污泥后,滤缝和出泥口容易被泥垢堵塞或腐蚀,经常导致电机过载烧毁。

  实用新型内容

  本实用新型的目的是为了克服现有技术的不足,而提供一种带有清洗喷头和滚筒体的新型污泥脱水机,包括螺旋驱动电机,所述螺旋驱动电机下设置传动机构,螺旋驱动电机右侧设置电机支架,电机支架设置在脱水间左侧末端,传动机构右侧连接螺旋轴,在螺旋轴左侧末端设置背压板,背压板设置在电机支架内,在电机支架下设置出泥斗,在电机支架上设置第一挡板,螺旋轴外设置脱水间,脱水间下设置底座,在脱水间顶部设置第一清洗高压喷头组,第一清洗高压喷头组固定在第一输水管下,第一输水管固定在第一挡板上,在螺旋轴外设置螺旋片,螺旋片外设置滚筒体,在滚筒体外设置底部设置第二清洗高压喷头组,第二清洗高压喷头组固定在第二输水管上,第二输水管固定在第二挡板上,在脱水间底部设置滤网,滤网下设置滤液通道,滤液通道右侧末端设置出液口,在脱水间右侧末端顶部设置进泥口,在脱水间右侧末端设置固定件,固定件连接螺旋轴右侧末端,所述输水管连接主供水管,主供水管连接储水箱,所述主供水管分别连接第一分水管、第二分水管和第三分水管,所述第一分水管连接第二输水管,第二分水管连接固定件,第三分水管连接第一输水管,在储水箱顶部设置水泵,在储水箱底部设置进水口,在储水箱下设置支撑架,所述底座和支撑架下分别设置第一万向轮和第二万向轮。

  作为优选,所述第一清洗高压喷头组和第二清洗高压喷头组内分别含若干高压喷头,且均匀等距分布在输水管和第二输水管下,且为可拆卸式,穿过脱水间,距离滚筒体有一定距离。

  作为优选,所述滚筒体左侧底部外设置排泥口,排泥口与出泥斗连接,滚筒体上设置过滤孔,且过滤孔直径为3-30mm。

  作为优选,所述主供水管、第一分水管、第二分水管和第三分水管上分别设置控制开关阀门。

  本实用新型的有益效果是:结构简单、使用方便,脱水间和两组清洗高压喷头组的设置将起到防止泥垢堵塞,提高螺旋轴的工作效率,延长使用寿命,滚筒体配合螺旋轴的设置将提高工作效率,使污泥脱水效果更高,改变传统工作方式,更加省时,降低能耗。
