申请日2017.04.10
公开(公告)日2017.11.14
IPC分类号C02F11/12
摘要
本实用新型公开了一种具有防堵塞功能的叠螺式污泥脱水机，包括底座，所述底座的上表面固定连接有第一支撑杆和第二支撑杆，所述第一支撑杆和第二支撑杆的顶端固定连接有脱水箱，所述脱水箱内壁的底部开设有通孔，所述通孔的内壁固定连接有滤网，所述脱水箱内壁的一侧固定连接有电机，所述脱水箱的内壁固定连接有夹层，所述夹层的内壁卡接有轴承。本实用新型达到了在污泥脱水机工作过程中，电机带动齿轮旋转，齿轮与齿轨啮合进而带动套管旋转，从而圆环带动连杆旋转，通过连杆旋转从而使得毛刷围绕脱水箱的表面转动，从而毛刷对滤网的表面进行洗刷，使得堵塞滤网网眼的污泥脱离，避免了滤网堵塞，大大提高了污泥脱水机的工作效率。
权利要求书

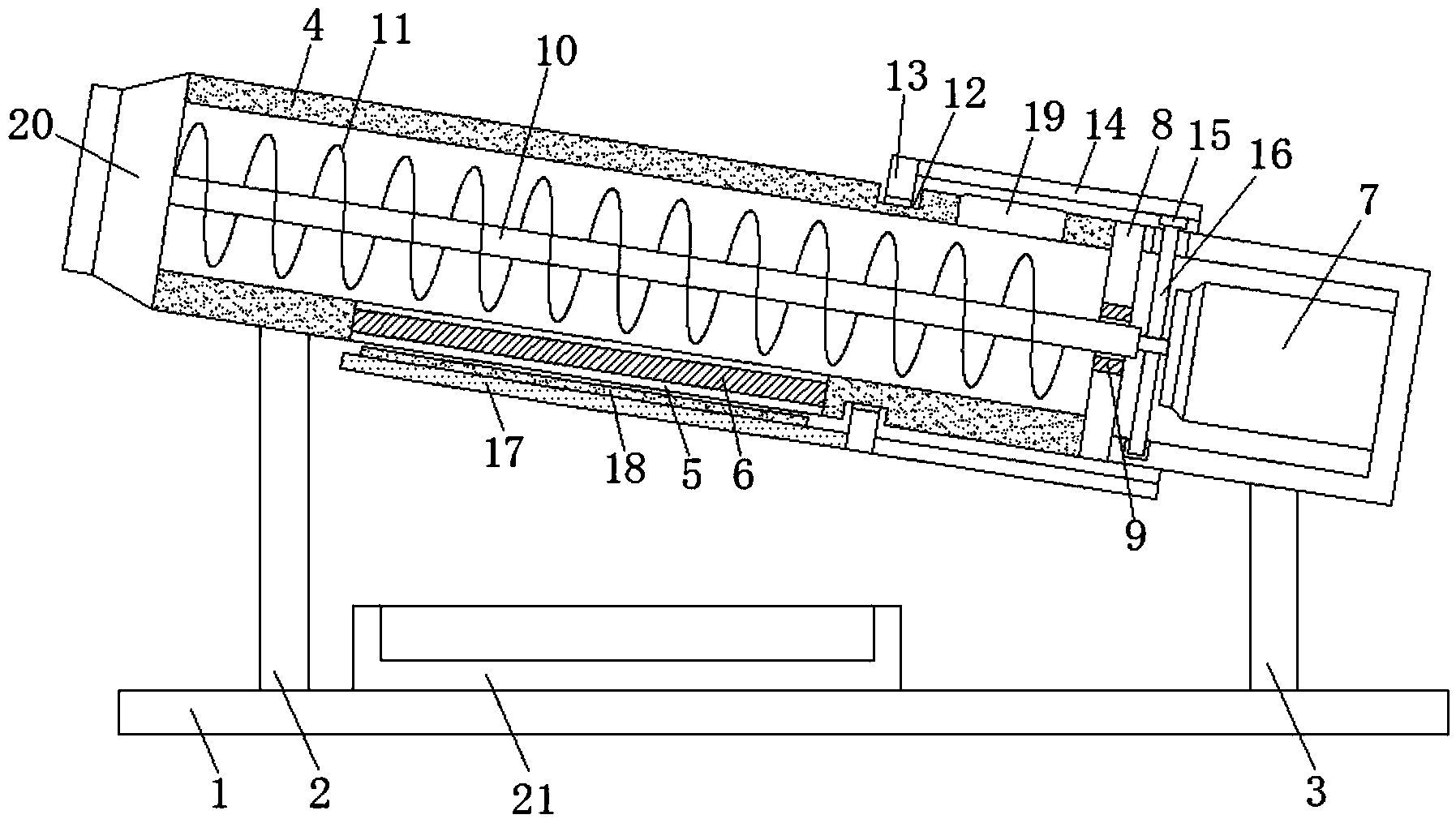

1.一种具有防堵塞功能的叠螺式污泥脱水机，包括底座(1)，其特征在于：所述底座(1)的上表面固定连接有第一支撑杆(2)和第二支撑杆(3)，所述第一支撑杆(2)和第二支撑杆(3)的顶端固定连接有脱水箱(4)，所述脱水箱(4)内壁的底部开设有通孔(5)，所述通孔(5)的内壁固定连接有滤网(6)，所述脱水箱(4)内壁的一侧固定连接有电机(7)，所述脱水箱(4)的内壁固定连接有夹层(8)，所述夹层(8)的内壁卡接有轴承(9)，所述轴承(9)内插接有转轴(10)，所述转轴(10)的一端与电机(7)的输出轴固定连接，所述转轴(10)的表面固定连接有螺旋叶片(11)，所述脱水箱(4)的表面开设有固定槽(12)，所述固定槽(12)内卡接有圆环(13)，所述圆环(13)的一侧面固定连接有套管(14)，所述套管(14)的内壁固定连接有齿轨(15)，所述电机(7)的输出轴固定连接有齿轮(16)，所述齿轮(16)与齿轨(15)啮合，所述圆环(13)的另一侧面固定连接有连杆(17)，所述连杆(17)的表面固定连接有毛刷(18)。
2.根据权利要求1所述的一种具有防堵塞功能的叠螺式污泥脱水机，其特征在于：所述脱水箱(4)的表面开设有投料口(19)，所述投料口(19)设置在靠近电机(7)的一侧。
3.根据权利要求1所述的一种具有防堵塞功能的叠螺式污泥脱水机，其特征在于：所述脱水箱(4)远离电机(7)的一侧面固定连接有出料口(20)。
4.根据权利要求1所述的一种具有防堵塞功能的叠螺式污泥脱水机，其特征在于：所述第一支撑杆(2)的长度大于第二支撑杆(3)的长度，所述脱水箱(4)靠近出料口(20)的一端高度大于远离出料口(20)的一端，且脱水箱(4)与地面间的夹角为20-30度。
5.根据权利要求1所述的一种具有防堵塞功能的叠螺式污泥脱水机，其特征在于：所述螺旋叶片(11)的直径与脱水箱(4)内腔的直径相等。
6.根据权利要求1所述的一种具有防堵塞功能的叠螺式污泥脱水机，其特征在于：所述底座(1)的上表面固定连接有集液槽(21)，且集液槽(21)位于通孔(5)的正下方。
7.根据权利要求1所述的一种具有防堵塞功能的叠螺式污泥脱水机，其特征在于：所述滤网(6)的网眼直径为0.05厘米。
说明书
一种具有防堵塞功能的叠螺式污泥脱水机
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种具有防堵塞功能的叠螺式污泥脱水机。
背景技术
污泥是污水处理厂以及污水站污水处理后的必然产物，未经过很好处理处置的污泥进入环境后，将会直接给水体和大气带来二次污染，对生态环境和人类的活动也将构成了严重的威胁，因此，污泥在处理上是非常慎重的，污泥在处理上可分为污泥脱水工艺与污泥干化工艺两种，污泥脱水工艺中使用到的器械为污泥脱水机，目前市场上使用较多的污泥脱水机为叠螺式污泥脱水机，但是叠螺式污泥脱水机在使用时容易造成污泥堵塞滤网的现象，大大降低了脱水的效率。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有防堵塞功能的叠螺式污泥脱水机，解决了市场上的污泥脱水机易堵塞的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种具有防堵塞功能的叠螺式污泥脱水机，包括底座，所述底座的上表面固定连接有第一支撑杆和第二支撑杆，所述第一支撑杆和第二支撑杆的顶端固定连接有脱水箱，所述脱水箱内壁的底部开设有通孔，所述通孔的内壁固定连接有滤网，所述脱水箱内壁的一侧固定连接有电机，所述脱水箱的内壁固定连接有夹层，所述夹层的内壁卡接有轴承，所述轴承内插接有转轴，所述转轴的一端与电机的输出轴固定连接，所述转轴的表面固定连接有螺旋叶片，所述脱水箱的表面开设有固定槽，所述固定槽内卡接有圆环，所述圆环的一侧面固定连接有套管，所述套管的内壁固定连接有齿轨，所述电机的输出轴固定连接有齿轮，所述齿轮与齿轨啮合，所述圆环的另一侧面固定连接有连杆，所述连杆的表面固定连接有毛刷。
优选的，所述脱水箱的表面开设有投料口，所述投料口设置在靠近电机的一侧。
优选的，所述脱水箱远离电机的一侧面固定连接有出料口。
优选的，所述第一支撑杆的长度大于第二支撑杆的长度，所述脱水箱靠近出料口的一端高度大于远离出料口的一端，且脱水箱与地面间的夹角为20-30度。
优选的，所述螺旋叶片的直径与脱水箱内腔的直径相等。
优选的，所述底座的上表面固定连接有集液槽，且集液槽位于通孔的正下方。
优选的，所述滤网的网眼直径为0.05厘米。
(三)有益效果
本实用新型提供了一种具有防堵塞功能的叠螺式污泥脱水机。具备以下有益效果：
本实用新型通过设置电机、固定槽、圆环、套管、齿轨、齿轮、连杆和毛刷，达到了在污泥脱水机工作过程中，电机带动齿轮旋转，齿轮与齿轨啮合进而带动套管旋转，从而圆环带动连杆旋转，通过连杆旋转从而使得毛刷围绕脱水箱的表面转动，从而毛刷对滤网的表面进行洗刷，使得堵塞滤网网眼的污泥脱离，避免了滤网堵塞，大大提高了污泥脱水机的工作效率。
