申请日2017.05.12
公开(公告)日2017.12.05
IPC分类号B65D81/18; B65D81/05; B65D25/04
摘要
本实用新型提出了一种废水检测用水样保存箱，包括箱体和箱盖，多个竖隔板将箱体内部分隔成多个并排布置的样品室，各样品室底部均设有第一置物槽，第一置物槽内设有第一环形气囊，第一置物槽上方设有环形挡板，环形挡板水平布置且环形挡板安装在样品室内壁上，环形挡板上方设有第二置物槽，并且第二置物槽底部与环形挡板抵靠，第二置物槽内设有第二环形气囊;箱盖与箱体开口端配合连接对箱体进行密封。本实用新型不同的废水样品放置在不同的样品室，避免样品之间的交叉感染;在第一置物槽、第二置物槽内分别设置第一环形气囊、第二环形气囊，可以有效防止样瓶在运输时晃动，从而避免废水样品洒出样瓶，同时可以保护样瓶不受碰撞，避免样瓶破碎。

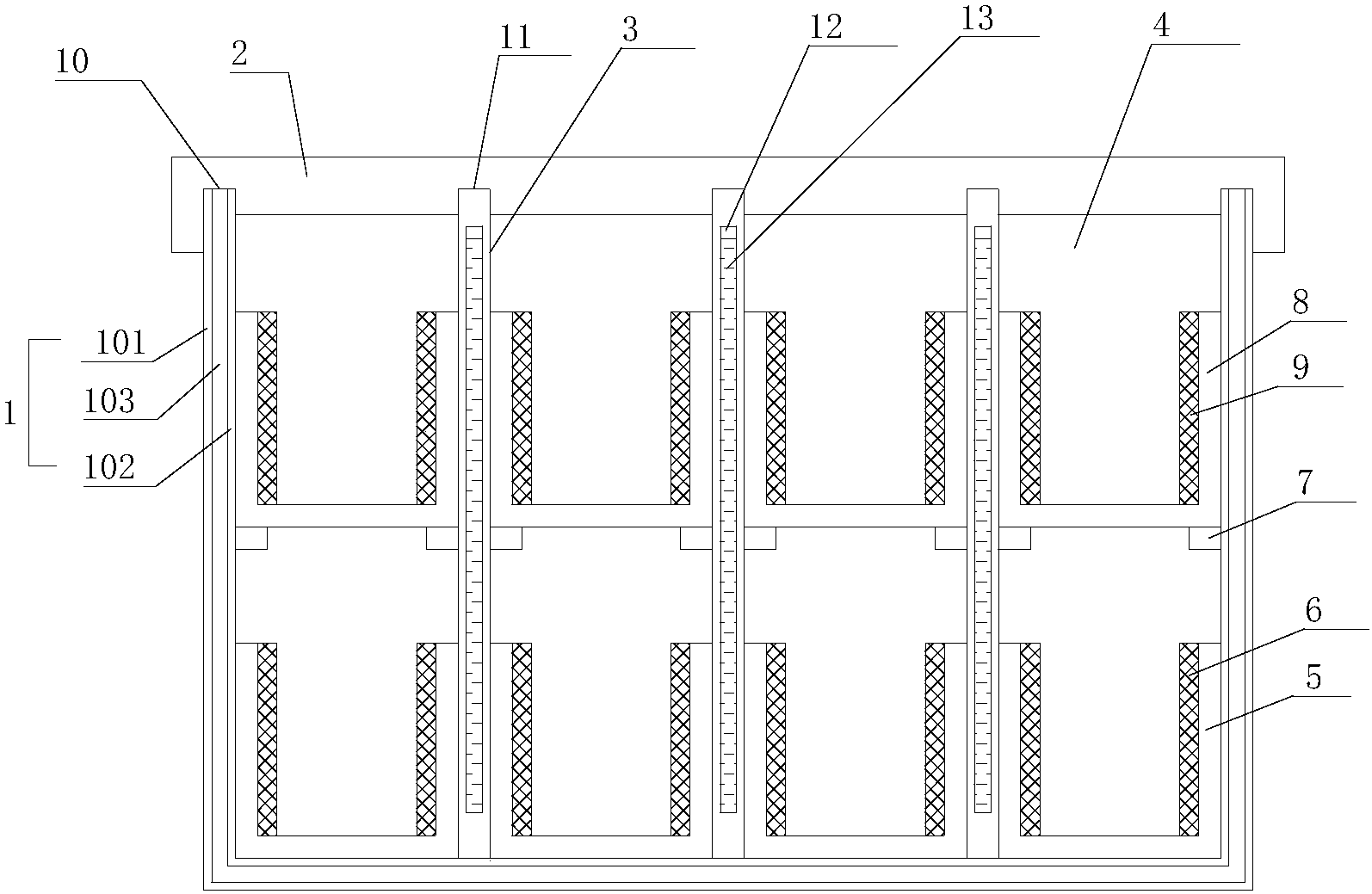

摘要附图
权利要求书
1.一种废水检测用水样保存箱，其特征在于，包括箱体(1)和箱盖(2)，箱体(1)为一端开口的框体结构，箱体(1)内部沿水平方向间隔布置有多个竖隔板(3)，多个竖隔板(3)将箱体(1)内部分隔成多个并排布置的样品室(4)，各样品室(4)底部均设有第一置物槽(5)，第一置物槽(5)内设有第一环形气囊(6)，第一置物槽(5)上方设有环形挡板(7)，环形挡板(7)水平布置且环形挡板(7)安装在样品室(4)内壁上，环形挡板(7)上方设有第二置物槽(8)，并且第二置物槽(8)底部与环形挡板(7)抵靠，第二置物槽(8)内设有第二环形气囊(9);箱盖(2)与箱体(1)开口端配合连接对箱体(1)进行密封。
2.根据权利要求1所述的 废水检测用水样保存箱，其特征在于，箱盖(2)内侧设有环形卡槽(10)，箱体(1)开口端卡接在环形卡槽(10)内。
3.根据权利要求1所述的废水检测用水样保存箱，其特征在于，箱盖(2)内侧设有多个条形卡槽(11)，条形卡槽(11)的数量与竖隔板(3)数量一致且多个竖隔板(3)顶端分别卡接在多个条形卡槽(11)内。
4.根据权利要求1-3中任一项所述的废水检测用水样保存箱，其特征在于，各竖隔板(3)内均设有冷却腔(12)，冷却腔(12)内注有冷却液(13)。
5.根据权利要求1-3中任一项所述的废水检测用水样保存箱，其特征在于，环形挡板(7)的内径大于第一置物槽(5)的内径并小于第二置物槽(8)的外径。
6.根据权利要求1-3中任一项所述的废水检测用水样保存箱，其特征在于，箱体(1)包括内壳体(102)和外壳体(101)，内壳体(102)设置在外壳体(101)内且在内壳体(102)与外壳体(101)之间设有一层保温层(103)。
说明书
一种废水检测用水样保存箱
技术领域
本实用新型涉及废水检测技术领域，尤其涉及一种废水检测用水样保存箱。
背景技术
工业废水检测，主要是对企业工厂在生产工艺过程中排出的废水、污水和水生物检测的总称。工艺废水检测包括生产废水和生产污水。按工业企业的产品和加工对象可分为造纸废水、纺织废水、制革废水、农药废水、冶金废水、炼油废水等。工业废水检测时需要取样，但经常由于样品取样后得不得科学存储，致使检测结果有失准确，并且现有技术中的样品盒一般仅放置一种样品，如果同时放入两种样品，样品之间会出现相互影响，从而影响检测的准确性。
实用新型内容
基于背景技术中存在的技术问题，本实用新型提出了一种废水检测用水样保存箱。
本实用新型提出的一种废水检测用水样保存箱，包括箱体和箱盖，箱体为一端开口的框体结构，箱体内部沿水平方向间隔布置有多个竖隔板，多个竖隔板将箱体内部分隔成多个并排布置的样品室，各样品室底部均设有第一置物槽，第一置物槽内设有第一环形气囊，第一置物槽上方设有环形挡板，环形挡板水平布置且环形挡板安装在样品室内壁上，环形挡板上方设有第二置物槽，并且第二置物槽底部与环形挡板抵靠，第二置物槽内设有第二环形气囊;箱盖与箱体开口端配合连接对箱体进行密封。
优选的，箱盖内侧设有环形卡槽，箱体开口端卡接在环形卡槽内。
优选的，箱盖内侧设有多个条形卡槽，条形卡槽的数量与竖隔板数量一致且多个竖隔板顶端分别卡接在多个条形卡槽内。
优选的，各竖隔板内均设有冷却腔，冷却腔内注有冷却液。
优选的，环形挡板的内径大于第一置物槽的内径并小于第二置物槽的外径。
优选的，箱体包括内壳体和外壳体，内壳体设置在外壳体内且在内壳体与外壳体之间设有一层保温层。
本实用新型中，通过多个竖隔板将箱体内部分隔成多个样品室，各样品室底部均设有第一置物槽，第一置物槽内设有第一环形气囊，第一置物槽上方设有环形挡板，环形挡板水平布置且环形挡板安装在样品室内壁上，环形挡板上方设有第二置物槽，并且第二置物槽底部与环形挡板抵靠，第二置物槽内设有第二环形气囊;箱盖与箱体开口端配合连接对箱体进行密封。使用时，将两个装有相同的废水样品的样瓶放入同一个样品室的第一置物槽、第二置物槽内，不同的废水样品放置在不同的样品室，避免样品之间的交叉感染，影响检测效果;在第一置物槽、第二置物槽内分别设置第一环形气囊、第二环形气囊，可以有效防止样瓶在运输时晃动，从而避免废水样品洒出样瓶，同时可以保护样瓶不受碰撞，避免样瓶破碎。本实用新型结构简单，使用方便，通过打开箱盖即可存取或拿取样品，可同时保存不同的废水样品，且各样品室内均可以保存多个样瓶，样品之间没有影响，保证了检测效果。
