申请日2017.04.24
公开(公告)日2017.09.01
IPC分类号E03C1/122; E03F3/02; E03F3/04; E03F5/20
摘要
本发明公开了一种楼宇雨污水分流箱，包括箱体，箱体内设置有进水槽、雨水管和污水管;其中，进水槽入口连通进水管，进水槽侧壁上设有缺口，缺口呈条形或为多个呈矩阵式排布的方形或圆形小孔;雨水管设置在箱体中部，雨水管四周设有多根UPVC管，UPVC管上端部和雨水管上端部通过多通接头连接，UPVC管下端部与箱体底部的距离为UPVC管管径的1～2倍，雨水管下端部连通外界的雨水管道;污水管上设有污水管启闭装置，污水管启闭装置依次由闸板、尼龙绳、金属杠杆和浮球组成，金属杠杆的中部设有支撑点，支撑点固定在箱体侧壁上，金属杠杆的一端通过尼龙绳连接闸板，金属杠杆的另一端连接浮球，闸板位于污水管的上方。
权利要求书
1.一种楼宇雨污水分流箱，其特征在于：包括箱体，所述箱体内设置有进水槽、雨水管和污水管;其中，所述进水槽入口连通进水管，进水槽侧壁上设有缺口，所述缺口呈条形或为多个呈矩阵式排布的方形或圆形小孔;所述雨水管设置在箱体中部，雨水管四周设有多根UPVC管，所述UPVC管上端部和雨水管上端部通过多通接头连接，UPVC管下端部与箱体底部的距离为UPVC管管径的1～2倍，雨水管下端部连通外界的雨水管道;所述污水管上设有污水管启闭装置，所述污水管启闭装置依次由闸板、尼龙绳、金属杠杆和浮球组成，金属杠杆的中部设有支撑点，支撑点固定在箱体侧壁上，所述金属杠杆的一端通过尼龙绳连接闸板，所述金属杠杆的另一端连接浮球，闸板位于污水管的上方。
2.根据权利要求1所述的楼宇雨污水分流箱，其特征在于：所述箱体内还设有折流板，所述折流板位于进水槽和雨水管之间，折流板下端设有多个呈矩阵式排布的方形或圆形水流出口。
3.根据权利要求2所述的楼宇雨污水分流箱，其特征在于：所述折流板上端距箱体顶部的距离为折流板高度的1/5～1/4。
4.根据权利要求1所述的楼宇雨污水分流箱，其特征在于：所述闸板的尺寸大于污水管出口的直径。
5.根据权利要求1所述的楼宇雨污水分流箱，其特征在于：所述UPVC管下端部与箱体底部的距离为3～5cm。
6.根据权利要求1所述的楼宇雨污水分流箱，其特征在于：所述雨水管前后左右设有四根UPVC管，四根UPVC管上端部和雨水管上端部通过五通接头连接。
7.根据权利要求1所述的楼宇雨污水分流箱，其特征在于：所述方形或圆形小孔的边长或直径为2～4cm。
8.根据权利要求1所述的楼宇雨污水分流箱，其特征在于：所述雨水管的直径为UPVC管直径的1.5～2.5倍。
9.根据权利要求1所述的楼宇雨污水分流箱，其特征在于：所述浮球的材质为抗氧化的环保材料制成。
说明书
一种楼宇雨污水分流箱
技术领域
本发明涉及一种楼宇雨污水分流箱。
背景技术
楼顶的雨水落水管与阳台的地漏污水管共用一根排水管，并且通向雨水收集系统而排入河道，而现在大多数住户将洗衣机放在阳台，这样，洗衣过程产生的含磷洗衣污水就通过雨水的落水管排入到江河水系中，造成江河水的富营养化，从而污染江河水系，既危害鱼类的生长，同时也污染了作为城市自来水源的江河水，因此，将住户的洗衣污水与下大中雨时从房顶沿落水管排下的雨水进行分流，使污水排入城市污水管道，雨水通过雨水管网排入河道，就显得非常必要，这样，既避免上述污水排入江河造成水体污染，又可避免污水和雨水都排入污水管道造成污水处理设施的负荷增大。
发明内容
发明目的：本发明所要解决的技术问题是提供一种楼宇雨污水分流箱，该分流箱能够将住户的洗衣污水与下大中雨时从房顶沿落水管排下的雨水进行分流，使污水排入城市污水管道，雨水通过雨水管网排入河道。
为解决上述技术问题，本发明所采用的技术方案为：

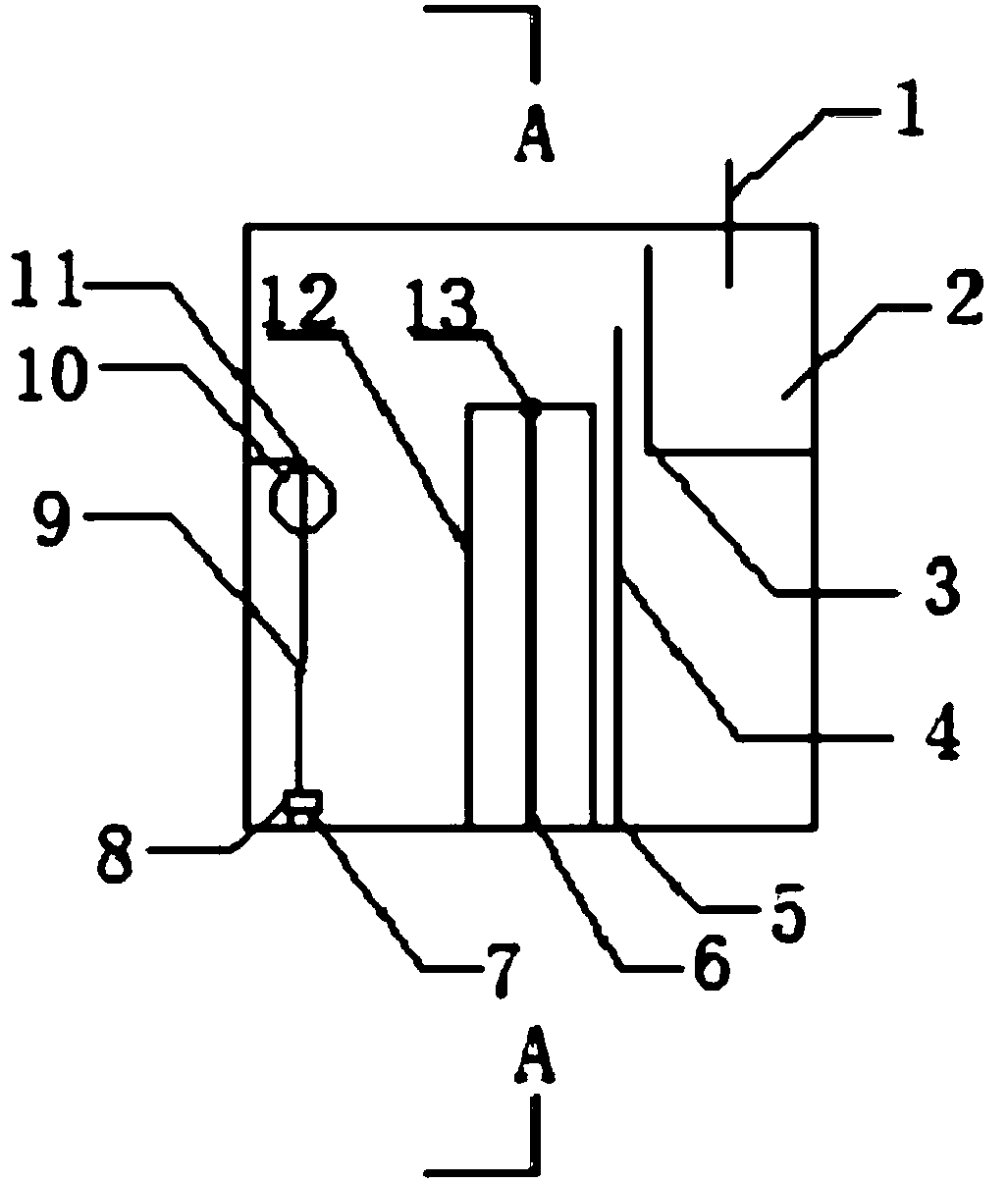

一种楼宇雨污水分流箱，包括箱体，所述箱体内设置有进水槽、雨水管和污水管;其中，所述进水槽入口连通进水管，进水槽侧壁上设有缺口，所述缺口呈条形或为多个呈矩阵式排布的方形或圆形小孔;所述雨水管设置在箱体中部，雨水管四周设有多根UPVC管，所述UPVC管上端部和雨水管上端部通过多通接头连接，UPVC管下端部与箱体底部的距离为UPVC管管径的1～2倍，雨水管下端部连通外界的雨水管道;所述污水管上设有污水管启闭装置，所述污水管启闭装置依次由闸板、尼龙绳、金属杠杆和浮球组成，金属杠杆的中部设有支撑点，支撑点固定在箱体侧壁上，所述金属杠杆的一端通过尼龙绳连接闸板，所述金属杠杆的另一端连接浮球，闸板位于污水管的上方。
其中，所述箱体内还设有折流板，所述折流板位于进水槽和雨水管之间，折流板下端设有多个呈矩阵式排布的方形或圆形水流出口。
其中，所述折流板上端距箱体顶部的距离为折流板高度的1/5～1/4。
其中，所述闸板的尺寸大于污水管出口的直径。
其中，所述UPVC管下端部与箱体底部的距离为3～5cm。
其中，所述雨水管前后左右设有四根UPVC管，四根UPVC管上端部和雨水管上端部通过五通接头连接。
其中，所述方形或圆形小孔的边长或直径为2～4cm，这样的尺寸既不会造成堵塞，又不会导致水流过大。
其中，所述雨水管的直径为UPVC管直径的1.5～2.5倍，使虹吸时达到最好的吸污能力和不易造成雨水管堵塞。
其中，所述浮球的材质为抗氧化的环保材料制成，如EPP、环保塑钢，抗氧化、防生锈、环保，从而延长装置的使用寿命，不会造成水体污染。
与现有技术相比，本发明技术方案具有的有益效果是：
本发明楼宇雨污水分流箱一方面能够将住户的洗衣污水与下大中雨时从房顶沿落水管排下的雨水进行分流，使污水排入城市污水管道，雨水通过雨水管网排入河道，从而避免了污水排入江河造成水体污染，还避免了污水和雨水都排入污水管道造成污水处理设施的负荷增大;另一方面本发明楼宇雨污水分流箱利用虹吸方式排出雨水，通过抽吸的作用很好地吸取水箱底部的淤泥以及沉积物，有效实现箱体的自清理。
