申请日2017.05.09
公开(公告)日2017.12.01
IPC分类号B01D33/15; B01D33/42
摘要
本实用新型公开了一种防堵塞的污水过滤器，包括旋转电机、水泵电机、水泵、控制显示屏、急停开关、电机开关和电源开关，所述水泵电机的左侧设置有水泵，且水泵的左侧设置有进水口，所述水泵的上方设置有水管，且水管的上方设置有进水阀，所述控制面板上设置有控制显示屏，且控制显示屏的下方设置有急停开关，所述急停开关的左侧设置有电机开关，且电机开关的左侧设置有电源开关，所述旋转电机和水泵电机均与控制面板电性连接。在污水过滤器内部安装了旋转电机，这样就可以带动过滤网旋转，这样就可以很大程度上防止过滤网堵塞，而且在污水过滤器内部安装多个过滤网，这样就可以使得过滤更加的彻底，提高了污水过滤器的使用性能。
权利要求书
1.一种防堵塞的污水过滤器，包括旋转电机(1)、过滤筒(2)、过滤网(3)、出水阀(4)、出水口(5)、连接板(6)、支架(7)、控制面板(8)、底座(9)、电机固定架(10)、水泵电机(11)、水泵(12)、进水口(13)、水管(14)、进水阀(15)、控制显示屏(16)、急停开关(17)、电机开关(18)和电源开关(19)，其特征在于：所述旋转电机(1)安装在过滤筒(2)的左上方，且过滤筒(2)的内部设置有过滤网(3)，所述过滤筒(2)的右侧设置有出水阀(4)，且出水阀(4)的右侧设置有出水口(5)，所述过滤筒(2)的下方设置有连接板(6)，且连接板(6)的下方设置有支架(7)，所述支架(7)的下方设置有底座(9)，且底座(9)的上方设置有控制面板(8)，所述底座(9)的上方设置有电机固定架(10)，且电机固定架(10)的上方设置有水泵电机(11)，所述水泵电机(11)的左侧设置有水泵(12)，且水泵(12)的左侧设置有进水口(13)，所述水泵(12)的上方设置有水管(14)，且水管(14)的上方设置有进水阀(15)，所述控制面板(8)上设置有控制显示屏(16)，且控制显示屏(16)的下方设置有急停开关(17)，所述急停开关(17)的左侧设置有电机开关(18)，且电机开关(18)的左侧设置有电源开关(19)，所述旋转电机(1)和水泵电机(11)均与控制面板(8)电性连接。
2.根据权利要求1所述的一种防堵塞的污水过滤器，其特征在于：所述支架(7)共设置有四个，且四个支架(7)均安装在连接板(6)的下方。
3.根据权利要求1所述的一种防堵塞的污水过滤器，其特征在于：所述过滤网(3)共设置有六个，且六个过滤网(3)均安装在过滤筒(2)的内部。
4.根据权利要求1所述的一种防堵塞的污水过滤器，其特征在于：所述电机固定架(10)共设置有两个，且两个电机固定架(10)均安装在水泵电机(11)的下方。
5.根据权利要求1所述的一种防堵塞的污水过滤器，其特征在于：所述旋转电机(1)和过滤网(3)通过传动皮带连接。
说明书
一种防堵塞的污水过滤器
技术领域
本实用新型属于污水过滤器技术领域，具体涉及一种防堵塞的污水过滤器。
背景技术
我国现有的污水过滤器在使用过程存在一些缺陷，例如，现在的污水过滤器，在长时间的过滤后，过滤网很容易堵塞，这样就会严重影响过滤器的使用，而且现在的污水过滤器在过滤污水的时候，过滤不是很彻底。
实用新型内容
本实用新型的目的在于提供一种防堵塞的污水过滤器，以解决上述背景技术中提出的过滤器容易堵塞和过滤不彻底的问题。

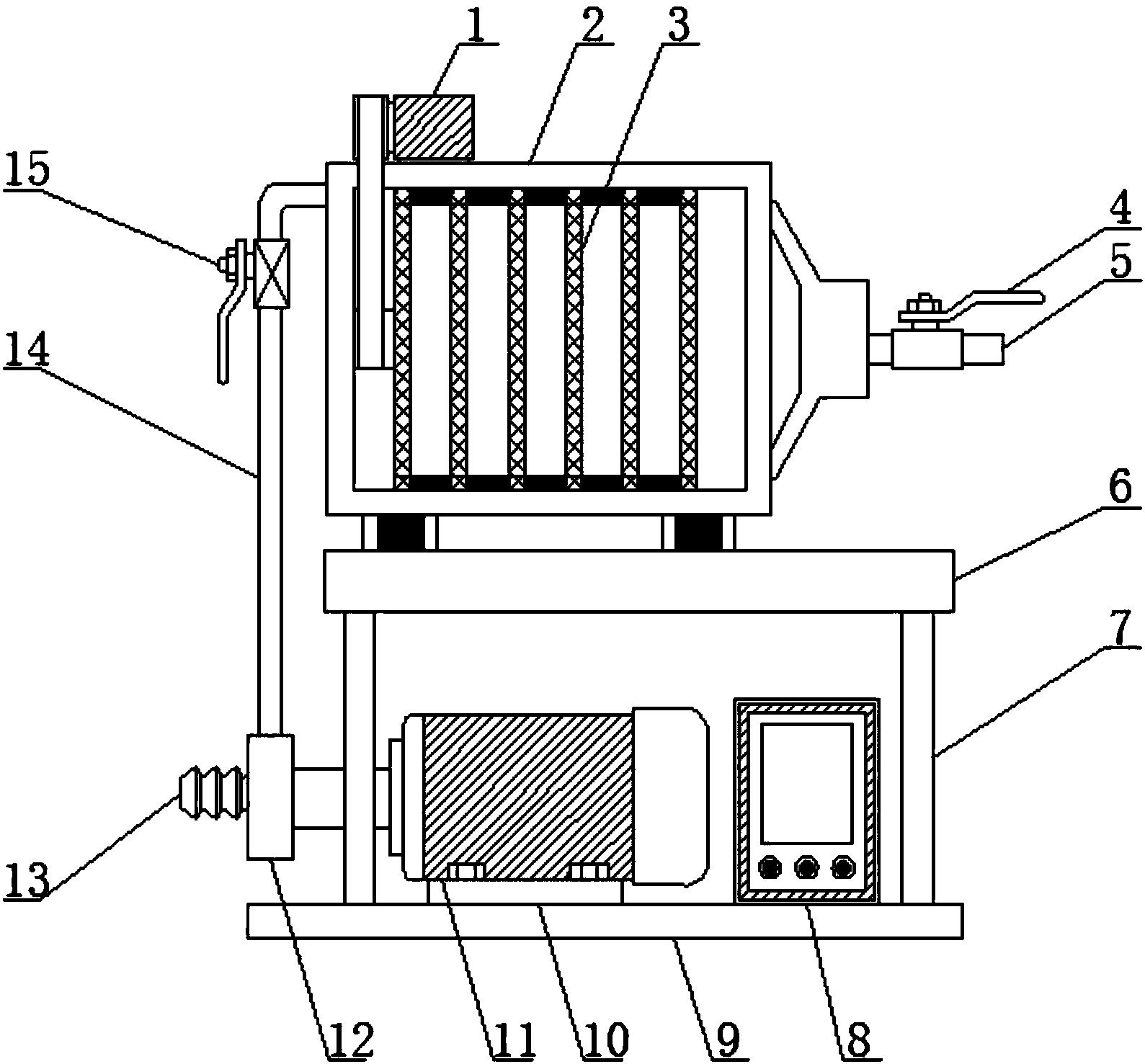

为实现上述目的，本实用新型提供如下技术方案：一种防堵塞的污水过滤器，包括旋转电机、过滤筒、过滤网、出水阀、出水口、连接板、支架、控制面板、底座、电机固定架、水泵电机、水泵、进水口、水管、进水阀、控制显示屏、急停开关、电机开关和电源开关，所述旋转电机安装在过滤筒的左上方，且过滤筒的内部设置有过滤网，所述过滤筒的右侧设置有出水阀，且出水阀的右侧设置有出水口，所述过滤筒的下方设置有连接板，且连接板的下方设置有支架，所述支架的下方设置有底座，且底座的上方设置有控制面板，所述底座的上方设置有电机固定架，且电机固定架的上方设置有水泵电机，所述水泵电机的左侧设置有水泵，且水泵的左侧设置有进水口，所述水泵的上方设置有水管，且水管的上方设置有进水阀，所述控制面板上设置有控制显示屏，且控制显示屏的下方设置有急停开关，所述急停开关的左侧设置有电机开关，且电机开关的左侧设置有电源开关，所述旋转电机和水泵电机均与控制面板电性连接。
优选的，所述支架共设置有四个，且四个支架均安装在连接板的下方。
优选的，所述过滤网共设置有六个，且六个过滤网均安装在过滤筒的内部。
优选的，所述电机固定架共设置有两个，且两个电机固定架均安装在水泵电机的下方。
优选的，所述旋转电机和过滤网通过传动皮带连接。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用安全方便，在污水过滤器内部安装了旋转电机，这样就可以带动过滤网旋转，这样就可以很大程度上防止过滤网堵塞，而且在污水过滤器内部安装多个过滤网，这样就可以使得过滤更加的彻底，提高了污水过滤器的使用性能。
