污水泵两泵控制线路

　　申请日2017.04.28

　　公开(公告)日2017.08.01

　　IPC分类号F04D15/00; F04D13/12

　　摘要

　　本发明提出一种污水泵两泵控制线路，它控制两套排水泵机组，针对每套排水泵机组对应地设置液位开关并且为各个液位开关设置不同的控制液位，当机房水淹达到第一液位高度，第一机组投入运行，当机房水淹高度达到更高的第二高度时，第一机组、第二机组同时投入运行，还可以设置三套水泵并相应地设置三个液位开关，当水淹高度达到更高的第三高度时，将有三台水泵同时运行，以此类推。可以根据机房水淹的高度自动控制需要启动水泵的数量。可以有效地解决现有技术只能一套水泵机组投入运行的问题，确保当机房出现小量漏水时，有一台排水泵投入运行，而当机房出现严重漏水的情况下，水淹高度更高的情况下，有多台排水泵可以同时投入运行。

　　权利要求书

　　1.一种污水泵两泵控制线路，包括1号泵主电路和2号泵主电路以及1号泵控制电路和2号泵控制电路;

　　所述1号泵主电路包括：三相电源依次经断路器QF1、交流接触器KM1之后接入到1号泵电机M1;

　　所述2号泵主电路包括：三相电源依次经断路器QF2、交流接触器KM2之后接入到2号泵电机M2;

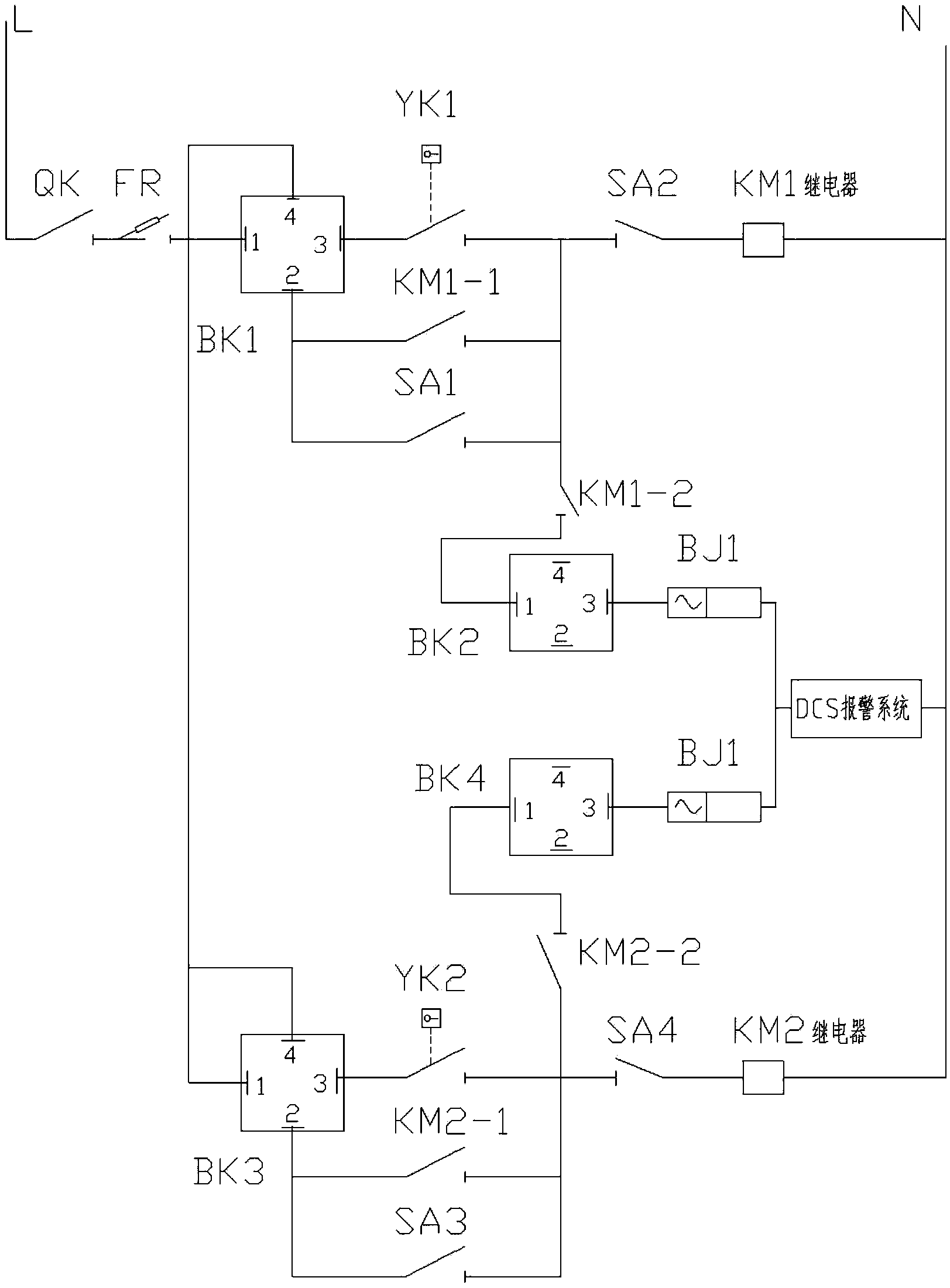

　　所述1号泵控制电路包括：

　　第一、由空气开关QK、控制回路熔断器FR、选择开关BK1、液位开关YK1、停止按钮SA2、交流接触器KM1的启动继电器串联构成1号泵自动控制回路，所述选择开关BK1的1、3触点导通，电源火线L从空气开关QK进入、最后经交流接触器KM1的启动继电器接入零线L;

　　第二、由空气开关QK、控制回路熔断器FR、选择开关BK1、液位开关YK1、交流接触器KM1的启动继电器触点KM1-2、选择开关BK2、报警继电器BJ1、DCS报警系统串联构成1号泵自动报警回路，所述选择开关BK1的1、3触点导通，所述选择开关BK2的1、3触点导通，电源火线L从空气开关QK进入、最后经DCS报警系统接入零线N;其中，选择开关BK2的1、3触点导通时启动报警，选择开关BK2转至2、4触点时取消报警;

　　第三、由空气开关QK、控制回路熔断器FR、选择开关BK1、启动按钮SA1、停止按钮SA2、交流接触器KM1的启动继电器串联构成1号泵手动控制回路，所述选择开关BK1的2、4触点导通，电源火线L从空气开关QK进入、最后经交流接触器KM1的启动继电器接入零线N;

　　第四、由空气开关QK、控制回路熔断器FR、选择开关BK1、交流接触器KM1启动继电器KM1-1、停止按钮SA2、交流接触器KM1的启动继电器串联构成1号泵手动自保持回路，所述选择开关BK1的2、4触点导通，电源火线L从空气开关QK进入、最后经交流接触器KM1的启动继电器接入零线N;

　　第五、由空气开关QK、控制回路熔断器FR、选择开关BK1、交流接触器KM1的启动继电器触点KM1-1、交流接触器KM1的启动继电器触点KM1-2、选择开关BK2、报警继电器BJ1、DCS报警系统串联构成1号泵报警测试回路;电源火线L从空气开关QK进入、最后经DCS报警系统接入零线N，所述选择开关BK1的2、4触点导通;其中，选择开关BK2的1、3触点导通启动报警，选择开关BK2转至2、4触点时取消报警;

　　所述2号泵控制电路包括：

　　第一、由空气开关QK、控制回路熔断器FR、选择开关BK3、液位开关YK2、停止按钮SA4、交流接触器KM2的启动继电器串联构成2号泵自动控制回路，所述选择开关BK3的1、3触点导通，电源火线L从空气开关QK进入、最后经交流接触器KM2的启动继电器接入零线N;

　　第二、由空气开关QK、控制回路熔断器FR、选择开关BK3、液位开关YK2、交流接触器KM2的启动继电器触点KM2-2、选择开关BK4、报警继电器BJ2、DCS报警系统串联构成2号泵自动报警回路，所述选择开关BK3的1、3触点导通，所述选择开关BK4的1、3触点导通，电源火线L从空气开关QK进入、最后经DCS报警系统接入零线N;其中，选择开关BK4的1、3触点导通时启动报警，选择开关BK4转至2、4触点时取消报警;

　　第三、由空气开关QK、控制回路熔断器FR、选择开关BK3、启动按钮SA3、停止按钮SA4、交流接触器KM2的启动继电器串联构成2号泵手动控制回路，所述选择开关BK3的2、4触点导通，电源火线L从空气开关QK进入、最后经交流接触器KM2的启动继电器接入零线N;

　　第四、由空气开关QK、控制回路熔断器FR、选择开关BK3、交流接触器KM2启动继电器KM2-1、停止按钮SA4、交流接触器KM2的启动继电器串联构成1号泵手动自保持回路，所述选择开关BK3的2、4触点导通，电源火线L从空气开关QK进入、最后经交流接触器KM1的启动继电器接入零线N;

　　第五、由空气开关QK、控制回路熔断器FR、选择开关BK3、交流接触器KM2的启动继电器触点KM2-1、交流接触器KM2的启动继电器触点KM2-2、选择开关BK4、报警继电器BJ1、DCS报警系统串联构成2号泵报警测试回路;电源火线L从空气开关QK进入、最后经DCS报警系统接入零线N,所述选择开关BK3的2、4触点导通;其中，选择开关BK4的1、3触点导通启动报警，选择开关BK4转至2、4触点时取消报警;

　　所述液位开关YK2的控制液位高于液位开关YK1的控制液位。

　　说明书

　　一种污水泵两泵控制线路

　　技术领域

　　本发明涉及一种污水泵控制线中路，尤其涉及一种污水泵两泵控制线路。

　　背景技术

　　现今，随着城市化建设的不断加快，考虑到下雨天和设备发生意外可能造成水淹的问题，为了确保安全，很多地下机房、泵房或其它场所等都需要设置排水装置。现有技术中，通常机房的排水装置由一套排水泵和控制装置组成，当发生水淹时，控制装置的浮球动作，启动排水泵抽水，及时将积水排走确保安全。现有技术中，也有在机房里面设置两套排水装置的，其中一套处于工作状态而另一套处于备用状态，但备用状态的机组需人工手动启停。因此，当机房出现浸时而工作机组发生故障不能正常排水、而此时工作人员又未能及时启动备用水泵，则很大程度上会发生水淹机房的问题。

　　中国专利公开号CN104131969A一种排污泵控制装置及CN104131970A排污泵控制线路，公开了一种排污的技术方案，采用两套排污水泵机组，一套水泵机组工作而另一套机组备用，当工作的机组发生故障时，备用机组自动投入运行，从而避免因工作机组故障而备用泵不能自动投入运行的问题。但是，该技术方案的缺点是，始终只能有一套机组投入运行。当机房进水处于小进水量的情况下，一套机组投入运行可以满足要求，但问题是，当机房进水很严重时，一套机组往往不能满足排水要求。

　　发明内容

　　为了解决以上问题，本发明提出一种污水泵两泵控制线路，它控制两套排水泵机组，针对每个排水泵机组对应地设置液位开关且为各个液位开关设置不同的控制液位，当水淹高度不同时，启动排水的机组数量不同，当机房水淹达到第一液位高度，第一机组投入运行，当机房水淹高度达到更高的第二高度时，第一机组、第二机组同时投入运行;可以根据机房水淹的高度自动控制需要启动的水泵数量。可以有效地解决现有技术只能一套水泵机组投入运行的问题，确保当机房出现小量漏水时，有一台排水泵投入运行，而当机房出现严重漏水的情况下，水淹高度更高的情况下，则有多台排水泵可以同时投入运行。

　　本发明解决技术问题所提出的技术方案是，本发明提出一种污水泵两泵控制线路，包括1号泵主电路和2号泵主电路以及1号泵控制电路和2号泵控制电路，其特征是，

　　所述1号泵主电路包括：三相电源依次经断路器QF1、交流接触器KM1之后接入到1号泵电机M1;

　　所述2号泵主电路包括：三相电源依次经断路器QF2、交流接触器KM2之后接入到2号泵电机M2;

　　所述1号泵控制电路包括：

　　所述2号泵控制电路包括：

　　所述液位开关YK2的控制液位高于液位开关YK1的控制液位。

　　本发明的有益效果：本发明提出一种污水泵两泵控制线路，针对每套排水泵机组对应地设置液位开关且为两个液位开关设置不同的控制液位，当水淹高度不同时，启动排水的水泵机组数量不同，当机房水淹达到第一液位高度，第一机组投入运行，当机房水淹高度达到更高的第二液位高度时，第一机组、第二机组同时投入运行，可以有效解决当漏水严重时一台水泵排水不能满足要求的问题。
