申请日2017.04.28
公开(公告)日2017.07.07
IPC分类号C02F5/00; C02F1/20; C02F103/02
摘要
本发明涉及锅炉水处理领域，特别是一种暂时硬度锅炉用水缓蚀阻垢水处理系统。该系统包括进水管路;所述进水管路的入口连通原水，出口连通一真空解析罐;所述真空解析罐内部设有一液相成膜内构件;所述真空解析罐的顶端连接一真空抽吸装置，底端设置一排渣口和一第一出水管路;所述第一出水管路的出口连接一排水泵的入口，所述排水泵的出口连接一第二出水管路。通过该系统能够使暂时硬度锅炉用水在常温、真空环境中脱除溶解于水中的氧和二氧化碳，从而达到减缓包括锅炉，管路等热力系统氧腐蚀及酸性腐蚀的目的。
权利要求书

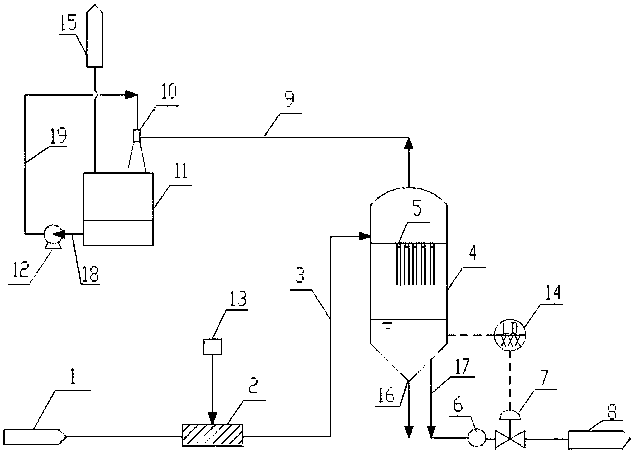

1.一种暂时硬度锅炉用水缓蚀阻垢水处理系统，其特征在于：包括进水管路(3);所述进水管路(3)的入口连通原水(1)，出口连通一真空解析罐(4);所述真空解析罐(4)内部设有一液相成膜内构件(5);所述真空解析罐(4)的顶端连接一真空抽吸装置，底端设置一排渣口(16)和一第一出水管路(17);所述第一出水管路(17)的出口连接一排水泵(6)的入口，所述排水泵(6)的出口连接一第二出水管路(8)。
2.根据权利要求1所述的暂时硬度锅炉用水缓蚀阻垢水处理系统，其特征在于：所述液相成膜内构件(5)为竖向列管式结构、竖向平板式结构或者竖向悬丝结构中的一种。
3.根据权利要求1所述的暂时硬度锅炉用水缓蚀阻垢水处理系统，其特征在于：所述真空抽吸装置包括集水箱(11)、循环泵(12)、水力引射器(10)、抽气管路(9)、放空管(15);所述集水箱(11)的下端一侧连通一前出水管路(18)，所述前出水管路(18)连通所述循环泵(12)的入口，所述循环泵(12)的出口连接一后出水管路(19)，所述后出水管路(19)的出口连接所述水力引射器(10)，所述集水箱(11)的顶端连通所述放空管(15);所述水力引射器(10)通过抽气管路(9)连通所述真空解析罐(4)。
4.根据权利要求1所述的暂时硬度锅炉用水缓蚀阻垢水处理系统，其特征在于：所述进水管路(3)上设有一加药混合器(2)，所述加药混合器(2)内设有软水剂(13)。
5.根据权利要求4所述的暂时硬度锅炉用水缓蚀阻垢水处理系统，其特征在于：所述加药混合器(2)为静态管道混合器或者射流加药器。
6.根据权利要求1所述的暂时硬度锅炉用水缓蚀阻垢水处理系统，其特征在于：所述第二出水管路(8)上设有液位控制阀(7);所述液位控制阀(7)连接一液位传感器(14);所述液位传感器(14)位于所述真空解析罐(4)内。
7.根据权利要求1所述的暂时硬度锅炉用水缓蚀阻垢水处理系统，其特征在于：所述的液位控制阀(7)是电动阀或者气动阀。
8.一种暂时硬度锅炉用水缓蚀阻垢水处理方法，其特征在于：其包括步骤：将来水通过进水管路(3)导入真空解析罐(4)，进入真空解析罐(4)的水首先均匀分布于一液相成膜内构件(5)的顶部，再沿管内壁形成薄膜，重力流下，同时所述真空解析罐(4)顶部被抽真空装置抽真空，通过真空抽吸装置脱除氧和二氧化碳后的水汇集于真空解析罐(4)的底部，由排水泵(6)加压后经第二出水管路(8)进入下游工序。
说明书
一种暂时硬度锅炉用水缓蚀阻垢水处理系统和方法
技术领域
本发明涉及锅炉水处理领域，特别是一种暂时硬度锅炉用水缓蚀阻垢水处理系统和方法。
背景技术
水的硬度主要是由其中的钙(Ca2+)、镁(Mg2+)离子构成的，天然水中碳酸根非常少，所以碳酸盐硬度看作是钙、镁的重碳酸盐硬度。通常，此类盐的硬度在水被加热沸腾时就会产生沉淀，称为暂时硬度。锅炉用水中若含有硬度盐类，则会在锅炉受热面上生成水垢，大大降低传热效率。同时，由于结垢导致受热面金属过热损坏，如鼓包、爆管等，因此，锅炉水结垢是影响锅炉安全、经济运行的重要因素。同时，水中溶解的氧及二氧化碳还会对锅炉及管路产生氧腐蚀及酸性腐蚀，降低热力系统寿命。
目前，锅炉水处理的方法主要有两种，一是炉内水处理法，即随着给水向锅炉内投加一定数量的软水剂，将水中的结垢物质转变成沉降于水底的可流动的泥垢，然后通过排污将泥垢排除。炉内水处理不能完全防止结垢，特别是已形成的泥垢，在排污不及时时很容易形成二次水垢。尤其是当给水硬度过高时，将形成大量水渣，加快二次水垢的形成，因此炉内水处理法不适用于高硬度水质，二是炉外水处理法，原水在进入锅炉之前采用水处理设备去除水中的硬度，常见的软化水设备有钠离子交换软化水设备，反渗透净水设备等。经过锅炉外水处理以后还可能有残余硬度。
通过前述可知，目前的锅炉水处理只能达到减缓结垢的目的，而对于暂时硬度随着水温升高，重碳酸根会分解出二氧化碳，会对锅炉及蒸汽管路造成酸性腐蚀。对此，还没有针对二氧化碳脱除的方法，热力系统的酸性腐蚀没有引起重视，尤其是热力系统蒸汽侧设备、管路酸性腐蚀没有得到保护，腐蚀现象比较严重。在实践中仍然需要辅以炉内加药及定期清洗，才能达到锅炉安全、经济运行的目标。
发明内容
为了解决暂时硬度水质脱除氧、脱除二氧化碳的缓蚀阻垢的问题，本发明目的是提供一种暂时硬度锅炉用水缓蚀阻垢水处理系统和方法。
为实现上述技术目的，本发明采用如下技术方案予以实现。
一种暂时硬度锅炉用水缓蚀阻垢水处理系统，包括进水管路;所述进水管路的入口连通原水，出口连通一真空解析罐;所述真空解析罐内部设有一液相成膜内构件;所述真空解析罐的顶端连接一真空抽吸装置，底端设置一排渣口和一第一出水管路;所述第一出水管路的出口连接一排水泵的入口，所述排水泵的出口连接一第二出水管路。
优选的，所述液相成膜内构件为竖向列管式结构、竖向平板式结构或者竖向悬丝结构中的一种。
优选的，所述真空抽吸装置包括集水箱、循环泵、水力引射器、抽气管路、放空管;所述集水箱的下端一侧连通一前出水管路，所述前出水管路连通所述循环泵的入口，所述循环泵的出口连接一后出水管路，所述后出水管路的出口连接所述水力引射器，所述集水箱的顶端连通所述放空管;所述水力引射器通过抽气管路连通所述真空解析罐。
优选的，所述进水管路上设有一加药混合器，所述加药混合器内设有软水剂。
优选的，所述加药混合器为静态管道混合器或者射流加药器。
优选的，所述第二出水管路上设有液位控制阀;所述液位传感器位于所述真空解析罐内。
优选的，所述的液位控制阀是电动阀或者气动阀。
一种暂时硬度锅炉用水缓蚀阻垢水处理方法，其包括步骤：将来水通过进水管路导入真空解析罐，进入真空解析罐的水首先均匀分布于一液相成膜内构件的顶部，再沿管内壁形成薄膜，重力流下，同时所述真空解析罐顶部被抽真空装置抽真空，通过抽真空脱除氧和二氧化碳后的水汇集于真空解析罐的底部，由排水泵加压后经第二出水管路进入下游工序。
本发明的有益效果：通过该系统和方法能够使暂时硬度锅炉用水在常温、真空环境中脱除溶解于水中的氧和二氧化碳，从而达到减缓包括锅炉，管路等热力系统氧腐蚀及酸性腐蚀的目的。
