申请日2017.07.14
公开(公告)日2017.09.15
IPC分类号C02F9/02
摘要
本发明公开了一种工业污水净化设备，包括排污入水管、旋转轴、挡板、手柄、废渣板、滑轨、活塞缸、滚轮、弹簧、固定板、橡胶板、增压泵、第二过滤板、活塞、壳体、水龙头、隔板、后置活性炭滤芯、RO返渗透膜滤芯、UF超滤膜滤芯、前置活性炭滤芯、PP棉滤芯、进料塞、罐体、单向阀、电机、搅拌扇叶和第一过滤板;本发明结构简单，设计新颖，结构紧凑，功能齐全，可以对工业废水中的重金属等物质进行过滤和回收，操作简单，使用方便;同时便于移动，使用的范围更加广阔;同时增加了水体净化装置，净化后的水可以直接饮用，方便快捷，具有巨大的经济效益和广泛的市场前景，值得推广使用。
权利要求书

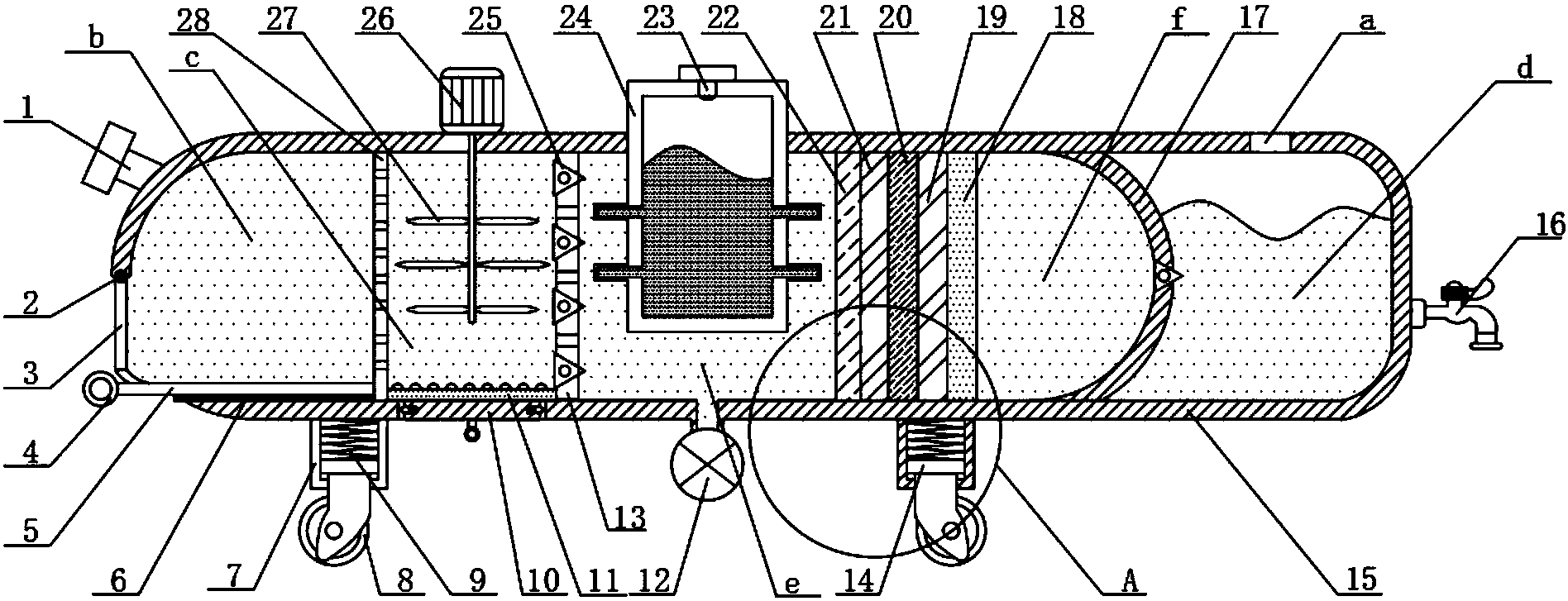

1.一种工业污水净化设备，包括壳体(15)和隔板(17)，其特征在于：所述壳体(15)一端通过旋转轴(2)旋转连接挡板(3)，且壳体(15)内侧底端固定连接滑轨(6);所述滑轨(6)滑动连接废渣板(5)，且废渣板(5)末端固定连接手柄(4);所述壳体(15)底端固定连接多个活塞缸(7)，且活塞缸(7)内侧滑动连接活塞(14)，活塞(14)末端转动连接滚轮(8)，所述活塞(14)顶端固定连接弹簧(9);所述壳体(15)一侧顶端设有排污入水管(1)，且壳体(15)一端固定连接水龙头(16);所述壳体(15)内部固定连接第一过滤板(28)、第二过滤板(13)、PP棉滤芯(22)、前置活性炭滤芯(21)、UF超滤膜滤芯(20)、RO返渗透膜滤芯(19)和后置活性炭滤芯(18);所述第一过滤板(28)、第二过滤板(13)、PP棉滤芯(22)、前置活性炭滤芯(21)、UF超滤膜滤芯(20)RO返渗透膜滤芯(19)和后置活性炭滤芯(18)以及隔板(17)将壳体(15)的内部空间依次划分为第一腔室(b)、第二腔室(c)、第五腔室(e)、第六腔室(f)和第四腔室(d);所述第二腔室(c)顶端对应的壳体(15)外侧固定连接电机(26)，且电机(26)主轴穿过壳体(15);所述电机(26)主轴末端固定连接多个搅拌扇叶(27)，且第二腔室(c)底端滑动连接固定板(10)，固定板(10)顶端固定连接橡胶板(11);所述第五腔室(e)顶端固定连接罐体(24)，且罐体(24)顶端设有进料塞(23);所述第五腔室(e)底端通过气管连接有增压泵(12)，且第二过滤板(13)上设有单向阀(25);所述隔板(17)上设有单向阀(25);所述第四腔室(d)顶端开有出气孔(a)。
2.根据权利要求1所述的一种工业污水净化设备，其特征在于：所述PP棉滤芯(22)、前置活性炭滤芯(21)、UF超滤膜滤芯(20)、RO返渗透膜滤芯(19)和后置活性炭滤芯(18)之间的连接关系为胶接连接，且呈一整体。
3.根据权利要求1所述的一种工业污水净化设备，其特征在于：所述罐体(24)贯穿壳体(15)，且罐体(24)的高度约为壳体(15)的直径。
4.根据权利要求1所述的一种工业污水净化设备，其特征在于：所述壳体(15)为圆柱体结构。
5.根据权利要求1所述的一种工业污水净化设备，其特征在于：所述滑轨(6)的长度略微小于废渣板(5)的长度。
说明书
一种工业污水净化设备
技术领域
本发明涉及一种净化设备，具体为一种工业污水净化设备，属于污水处理技术领域。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，因此，对工业污水净化设备的需求也在日益增长。
但是一般大多数工业污水净化装置固定安装在某一位置，适用范围十分狭小，同时不能进行移动和安装，操作不便;目前工业污水净化设备的净化效率不高，净化出来的水质人们不能直接饮用，造成了极大的浪费;同时设有对水体中的重金属进行回收利用，造成了资源的浪费;因此，针对上述问题提出一种工业污水净化设备。
发明内容
本发明的目的就在于为了解决上述问题而提供一种工业污水净化设备。
本发明通过以下技术方案来实现上述目的，一种工业污水净化设备，包括壳体和隔板，所述壳体一端通过旋转轴旋转连接挡板，且壳体内侧底端固定连接滑轨;所述滑轨滑动连接废渣板，且废渣板末端固定连接手柄;所述壳体底端固定连接多个活塞缸，且活塞缸内侧滑动连接活塞，活塞末端转动连接滚轮，所述活塞顶端固定连接弹簧;所述壳体一侧顶端设有排污入水管，且壳体一端固定连接水龙头;所述壳体内部固定连接第一过滤板、第二过滤板、PP棉滤芯、前置活性炭滤芯、UF超滤膜滤芯、RO返渗透膜滤芯和后置活性炭滤芯;所述第一过滤板、第二过滤板、PP棉滤芯、前置活性炭滤芯、UF超滤膜滤芯、RO返渗透膜滤芯和后置活性炭滤芯以及隔板将壳体的内部空间依次划分为第一腔室、第二腔室、第五腔室、第六腔室和第四腔室;所述第二腔室顶端对应的壳体外侧固定连接电机，且电机主轴穿过壳体;所述电机主轴末端固定连接多个搅拌扇叶，且第二腔室底端滑动连接固定板，固定板顶端固定连接橡胶板;所述第五腔室顶端固定连接罐体，且罐体顶端设有进料塞;所述第五腔室底端通过气管连接有增压泵，且第二过滤板上设有单向阀;所述隔板上设有单向阀;所述第四腔室顶端开有出气孔。
优选的，所述PP棉滤芯、前置活性炭滤芯、UF超滤膜滤芯、RO返渗透膜滤芯和后置活性炭滤芯之间的连接关系为胶接连接，且呈一整体。
优选的，所述罐体贯穿壳体，且罐体的高度约为壳体的直径。
优选的，所述壳体为圆柱体结构。
优选的，所述滑轨的长度略微小于废渣板的长度。
本发明的有益效果是：该装置结构简单，设计新颖，结构紧凑，功能齐全，可以对工业废水中的重金属等物质进行过滤和回收，操作简单，使用方便;同时便于移动，使用的范围更加广阔;同时增加了水体净化装置，净化后的水可以直接饮用，方便快捷，具有巨大的经济效益和广泛的市场前景，值得推广使用。
