申请日2017.08.21
公开(公告)日2017.10.20
IPC分类号B01D36/02; C02F1/00
摘要
本发明公开了一种泥沙分离污水处理设备,包括:箱体,所述箱体内部从左到右依次设置有第一竖板、第二竖板和第三竖板,将箱体内部隔成第一工作腔、第二工作腔、第三工作腔和第四工作腔,其特征在于,所述第一工作腔内设置有顶部开口的过滤箱,所述第二工作腔下端设置有水平搅拌装置,所述第三工作腔内设置有与水平搅拌装置连接的水平驱动,所述水平驱动上方设置有位于第三竖板侧壁上的被动辊,所述箱体右侧壁外侧设置有主动辊,所述主动辊和被动辊之间设置有过滤传送带。本发明利用过滤箱、水平搅拌装置和过滤传送带的结合,形成多级过滤结构,利于泥沙分离,处理过的水清洁,含沙量低,处理效果好。
权利要求书
1.一种泥沙分离污水处理设备,包括:箱体,所述箱体内部从左到右依次设置有第一竖板、第二竖板和第三竖板,将箱体内部隔成第一工作腔、第二工作腔、第三工作腔和第四工作腔,其特征在于,所述第一工作腔内设置有顶部开口的过滤箱,所述第二工作腔下端设置有水平搅拌装置,所述第三工作腔内设置有与水平搅拌装置连接的水平驱动,所述水平驱动上方设置有位于第三竖板侧壁上的被动辊,所述箱体右侧壁外侧设置有主动辊,所述主动辊和被动辊之间设置有过滤传送带。
2.根据权利要求1所述的泥沙分离污水处理设备,其特征在于,所述过滤箱内腔从上倒下依次设置有第一滤网和第二滤网,所述第一滤网的目数大于第二滤网的目数。
3.根据权利要求1所述的泥沙分离污水处理设备,其特征在于,所述水平搅拌装置上方设置有位于第二工作腔内的第三滤网。
4.根据权利要求1所述的泥沙分离污水处理设备,其特征在于,所述过滤传送带下方设置有位于第四工作腔内的喇叭型导流嘴。
5.根据权利要求2所述的泥沙分离污水处理设备,其特征在于,所述第一滤网、第二滤网和第三滤网的过滤密度依次增加。
6.根据权利要求1所述的泥沙分离污水处理设备,其特征在于,所述第一竖板上设置有位于第三滤网和水平搅拌装置之间的进水孔。
7.根据权利要求1所述的泥沙分离污水处理设备,其特征在于,所述被动辊上方设置有两边分别与第二工作腔和第三工作腔相同的导流管。
说明书
一种泥沙分离污水处理设备
技术领域
本发明涉及污水处理设备,尤其涉及一种泥沙分离污水处理设备。
背景技术
污水处理是当今环保部门在水处理的方面的一个主要环境治理措施,而针对不通的污水,采用的水处理设备各不相同。而在污水处理中,泥沙处理是比较简单,不需要添加任何化学添加剂的处理方式。
目前存在于市场上的设备在从流体部分中分离无机物 ( 例如沙子 ) 的分离率方面不是非常有效。
发明内容
本发明的目的在于提供一种泥沙分离污水处理设备,自动化程度高、防止物料粘壁,导致研磨物料研磨不均匀,提高研磨效率和质量。
为达此目的,本发明采用以下技术方案:

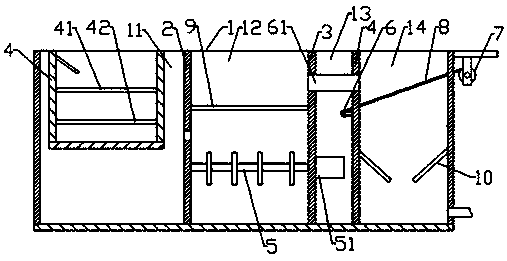

一种泥沙分离污水处理设备,包括:箱体,所述箱体内部从左到右依次设置有第一竖板、第二竖板和第三竖板,将箱体内部隔成第一工作腔、第二工作腔、第三工作腔和第四工作腔,所述第一工作腔内设置有顶部开口的过滤箱,所述第二工作腔下端设置有水平搅拌装置,所述第三工作腔内设置有与水平搅拌装置连接的水平驱动,所述水平驱动上方设置有位于第三竖板侧壁上的被动辊,所述箱体右侧壁外侧设置有主动辊,所述主动辊和被动辊之间设置有过滤传送带。
在本发明一个较佳实例中,所述过滤箱内腔从上倒下依次设置有第一滤网和第二滤网,所述第一滤网的目数大于第二滤网的目数。
在本发明一个较佳实例中,所述水平搅拌装置上方设置有位于第二工作腔内的第三滤网。
在本发明一个较佳实例中,所述过滤传送带下方设置有位于第四工作腔内的喇叭型导流嘴。
在本发明一个较佳实例中,所述第一滤网、第二滤网和第三滤网的过滤密度依次增加。
在本发明一个较佳实例中,所述第一竖板上设置有位于第三滤网和水平搅拌装置之间的进水孔。
在本发明一个较佳实例中,所述被动辊上方设置有两边分别与第二工作腔和第三工作腔相同的导流管。
本发明的有益效果:一种泥沙分离污水处理设备,利用过滤箱、水平搅拌装置和过滤传送带的结合,形成多级过滤结构,利于泥沙分离,处理过的水清洁,含沙量低,处理效果好。
