双头污水处理泵

发布时间:2017-12-2 16:45:07

  申请日2017.08.04

  公开(公告)日2017.11.24

  IPC分类号F04B17/03; F04B53/16

  摘要

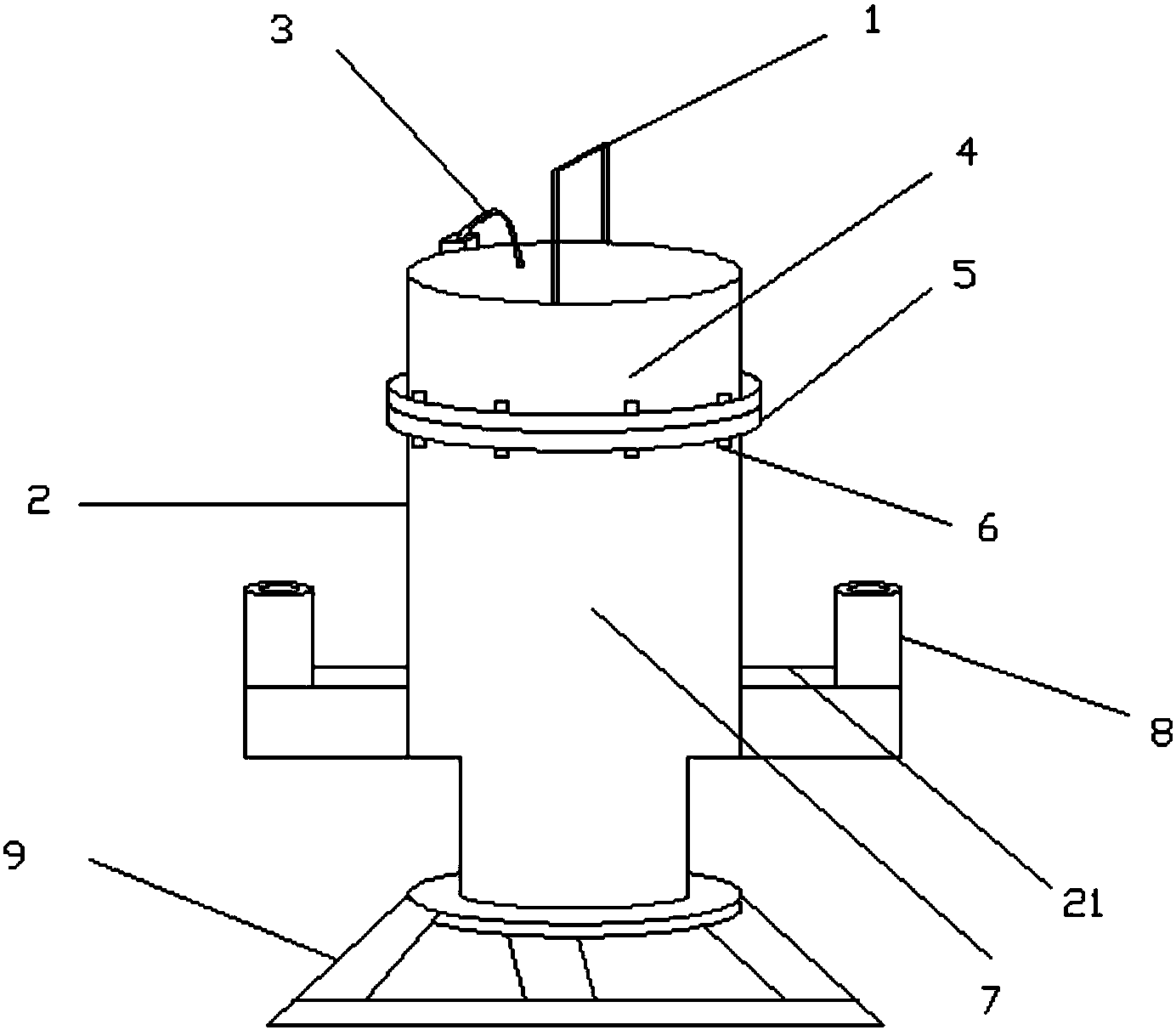

  本发明公开了双头污水 处理泵,双头污水处理泵,包括提手和泵体,所述提手连接泵体,所述泵体的顶部设置所述电缆线,所述泵体上设置所述泵盖,所述泵盖底部设置所述法兰盘,所述法兰盘上设置所述螺栓,所述法兰盘的底部设置所述铸铁机身,所述铸铁机身左右两侧对称设置所述出水头,所述铸铁机身的底部连接底座盘,所述泵体的内部设置所述动力结构、控制阀和球阀,所述动力结构设于泵体的顶部,所述控制阀设于泵体内部的左侧,所述球阀设于泵体的左上侧。该设备双头进行作业,提高了工作效率,适用于高压、小流量的场合,特别是流量小于100米3/小时,排出压力大于9.8兆帕时,整体吸入性能好,能抽吸各种不同介质、不同粘度的液体,结构简单,易于实现。

  摘要附图



  权利要求书

  1.双头污水处理泵,包括提手(1)和泵体(2),其特征在于:所述提手(1)连接泵体(2),所述泵体(2)的顶部设置所述电缆线(3),所述泵体(2)上设置所述泵盖(4),所述泵盖(4)底部设置所述法兰盘(5),所述法兰盘(5)上设置所述螺栓(6),所述法兰盘(5)的底部设置所述铸铁机身(7),所述铸铁机身(7)左右两侧对称设置所述出水头(8),所述铸铁机身(7)的底部连接底座盘(9),所述泵体(2)的内部设置所述动力结构(10)、控制阀(11)和球阀(12),所述动力结构(10)设于泵体(2)的顶部,所述控制阀(11)设于泵体(2)内部的左侧,所述球阀(12)设于泵体(2)的左上侧。

  2.根据权利要求1所述的双头污水处理泵,其特征在于:所述动力结构(10)包括电机(13)、连动杆(14)、推动杆(15)、外杆(16)和推动板(17),所述电机(13)通过轴承上的转轴转动连接连动杆(14),所述连动杆(14)连接推动杆(15),所述推动杆(15)设于外杆(16)的内部,所述推动杆(15)的底部连接推动板(17)。

  3.根据权利要求1所述的双头污水处理泵,其特征在于:所述泵体(2)的内部设置所述凹腔,所述凹腔的底部设置所述入水口(18),所述凹腔的左右两侧对称设置所述出水口(19),所述入水口(18)的顶部设置所述过滤网(20)。

  4.根据权利要求1所述的双头污水处理泵,其特征在于:所述控制阀(11)设与左侧的出水口(19)对应。

  5.根据权利要求1所述的双头污水处理泵,其特征在于:所述出水头(8)连接出水管(21),左侧的出水头(8)与泵体(2)内部左侧出水口(19)对应,右侧的出水头(8)与泵体(2)内部的右侧出水口(19)对应。

  说明书

  双头污水处理泵

  技术领域

  本发明涉及机械设备技术领域,具体为双头污水处理泵。

  背景技术

  泵是输送流体或使流体增压的机械。它将原动机的机械能或其他外部能量传送给液体,使液体能量增加。泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体,也可输送液、气混合物及含悬浮固体物的液体。

  污水处理泵属悬臂式单级单吸离心泵采用钢衬超高分子量聚乙烯制成,该材料是目前国际上新一代耐腐耐磨工程塑料;具有强大的耐腐蚀性和卓绝的耐磨性能。该泵广泛适用于温度在100度以下,含固量不超过40%的任意浓度的酸、碱、盐强氧化剂、有机溶剂等介质的输送。

  传统的设备,污水处理泵在使用过程中容易堵塞,而且传统设备金设置所述一个出水头,工作效率较低,这些问题就需要对传统设备进行改进,那么如何设计出双头污水处理泵,这成为我们需要解决的问题。

  发明内容

  本发明的目的在于提供双头污水处理泵,解决了背景技术中所提出的问题。

  为解决上述问题,本发明提供如下技术方案:双头污水处理泵,包括提手和泵体,所述提手连接泵体,所述泵体的顶部设置所述电缆线,所述泵体上设置所述泵盖,所述泵盖底部设置所述法兰盘,所述法兰盘上设置所述螺栓,所述法兰盘的底部设置所述铸铁机身,所述铸铁机身左右两侧对称设置所述出水头,所述铸铁机身的底部连接底座盘,所述泵体的内部设置所述动力结构、控制阀和球阀,所述动力结构设于泵体的顶部,所述控制阀设于泵体内部的左侧,所述球阀设于泵体的左上侧。

  优选的,所述动力结构包括电机、连动杆、推动杆、外杆和推动板,所述电机通过轴承上的转轴转动连接连动杆,所述连动杆连接推动杆,所述推动杆设于外杆的内部,所述推动杆的底部连接推动板。

  优选的,所述泵体的内部设置所述凹腔,所述凹腔的底部设置所述入水口,所述凹腔的左右两侧对称设置所述出水口,所述入水口的顶部设置所述过滤网。

  优选的,所述控制阀设与左侧的出水口对应。

  优选的,所述出水头连接出水管,左侧的出水头与泵体内部左侧出水口对应,右侧的出水头与泵体内部的右侧出水口对应。

  与现有技术相比,本发明的有益效果如下:

  1.本发明设计了动力结构,利用电机转动从而带动连动杆,连动杆使得推动杆在外杆内部进行上下伸缩,推动杆在伸缩过程中,带动推动板进行挤压泵体内部,从而使得泵体产生压力,实现排水的效果,该设备适用于高压、小流量的场合,特别是流量小于100米3/小时,排出压力大于9.8兆帕时,整体吸入性能好,能抽吸各种不同介质、不同粘度的液体。

  2.本发明泵体的内部设计了两个出水口,并通过控制阀进行控制左侧的出水口,可以根据需要打开两个出水口同时进行作业,提高了设备的工作效率,功能性较强,具备推广价值。
