公开(公告)日2017.11.24
IPC分类号B01D33/03; B01D33/46; B01D33/42; B01D33/54; B01D33/80
摘要
本发明提供了一种混凝土罐车清洗污水循环利用装置,属于混凝土罐车清洗领域,所述第一支撑板的上面固定设置有第一振动器;所述第二振动器的上面通过第二弹簧设置有第二筛板;所述第二滑轨设置在箱体的右侧且设置在第一滑轨的下方,第二滑轨的上面滑动设置有第二电动滑块,第二电动滑块的左端设置有第二连接杆,第二连接杆的左端固定设置有第二刮板;所述收集网皿的外侧设置有拉手;所述排水管设置在箱体的左侧下端;本发明装置通过在第一电动滑块的左端固定设置有第一连接杆,第一连接杆的左端固定设置有第一刮板,具有在第一筛板上前后来回滑动防止第一筛板阻塞的功能;本装置具有结构简单、实用性强和污水循环利用效果好的特点。
权利要求书
1.一种混凝土罐车清洗污水循环利用装置,包括移动装置和清洗污水循环利用装置;其特征是,所述移动装置包括滚轮、液压伸缩柱、减震器、箱体和推把;所述减震器焊接固定设置在箱体的下面两侧,减震器的下端焊接固定设置有液压伸缩柱,液压伸缩柱的下面设置有滚轮;所述推把焊接固定设置在箱体的右侧;所述清洗污水循环利用装置包括排水管、收集网皿、第二支撑板、第二振动器、第二弹簧、第二筛板、第二刮板、第一支撑板、第一振动器、第一弹簧、第一筛板、第一刮板、箱盖、第一滑轨、第一连接杆、第一电动滑块、第二滑轨、第二连接杆、第二电动滑块和拉手;所述箱盖设置在箱体的上面;所述第一支撑板固定设置在箱体的内腔左右两侧上方,第一支撑板的上面固定设置有第一振动器;所述第一滑轨设置在箱体的右侧上方;所述第二支撑板固定设置在箱体的内腔左右两侧下方,第二支撑板的上面固定设置有第二振动器,第二振动器的上面通过第二弹簧设置有第二筛板;所述第二滑轨设置在箱体的右侧且设置在第一滑轨的下方,第二滑轨的上面滑动设置有第二电动滑块,第二电动滑块的左端固定设置有第二连接杆,第二连接杆的左端固定设置有第二刮板;所述收集网皿的外侧设置有拉手;所述排水管设置在箱体的左侧下端;所述箱盖包括铰链、左箱盖、把手、锁扣和右箱盖;所述左箱盖通过铰链设置在箱体的上面左侧,左箱盖的上面设置有把手;所述右箱盖通过铰链设置在箱体的上面右侧;所述锁扣设置在左箱盖和右箱盖的内部。
2.根据权利要求1所述的混凝土罐车清洗污水循环利用装置,其特征是,第一振动器的上面通过第一弹簧设置有第一筛板。
3.根据权利要求1或2所述的混凝土罐车清洗污水循环利用装置,其特征是,所述第一滑轨的上面滑动设置有第一电动滑块,第一电动滑块的左端固定设置有第一连接杆,第一连接杆的左端固定设置有第一刮板。
4.根据权利要求1或3所述的混凝土罐车清洗污水循环利用装置,其特征是,所述箱体的内腔底部设置有收集网皿。
说明书
混凝土罐车清洗污水循环利用装置
技术领域
本发明涉及一种混凝土罐车清洗相关设施,具体是一种混凝土罐车清洗污水循环利用装置。
背景技术
混凝土罐车出料完毕,应立即用随车的软管放水将进料口、出料斗及出料溜槽等部位冲洗干净,排去粘结在车身各处的污物及残留混凝土,再向搅拌筒内注水150-200L的清水,在返回途中要让搅拌筒慢速转动,以清洗内壁,避免残余料渣附在筒壁和搅拌叶上,并在再一次装料前将这些水放掉;每次运送混凝土之后,必须把罐体内的残留混凝土清洗干净,以免混凝土凝固,每次清洗大约用1立方水,洗车水中含有石子、沙子和水泥,不能直接利用,往往被当成废水倒掉,这样既浪费水资源,又污染环境。
发明内容
针对上述现有技术的不足,本发明要解决的技术问题是提供一种具有将洗车水中含有石子、沙子和水泥进行分类回收的混凝土罐车清洗污水循环利用装置。
为解决上述技术问题,本发明提供了如下技术方案:

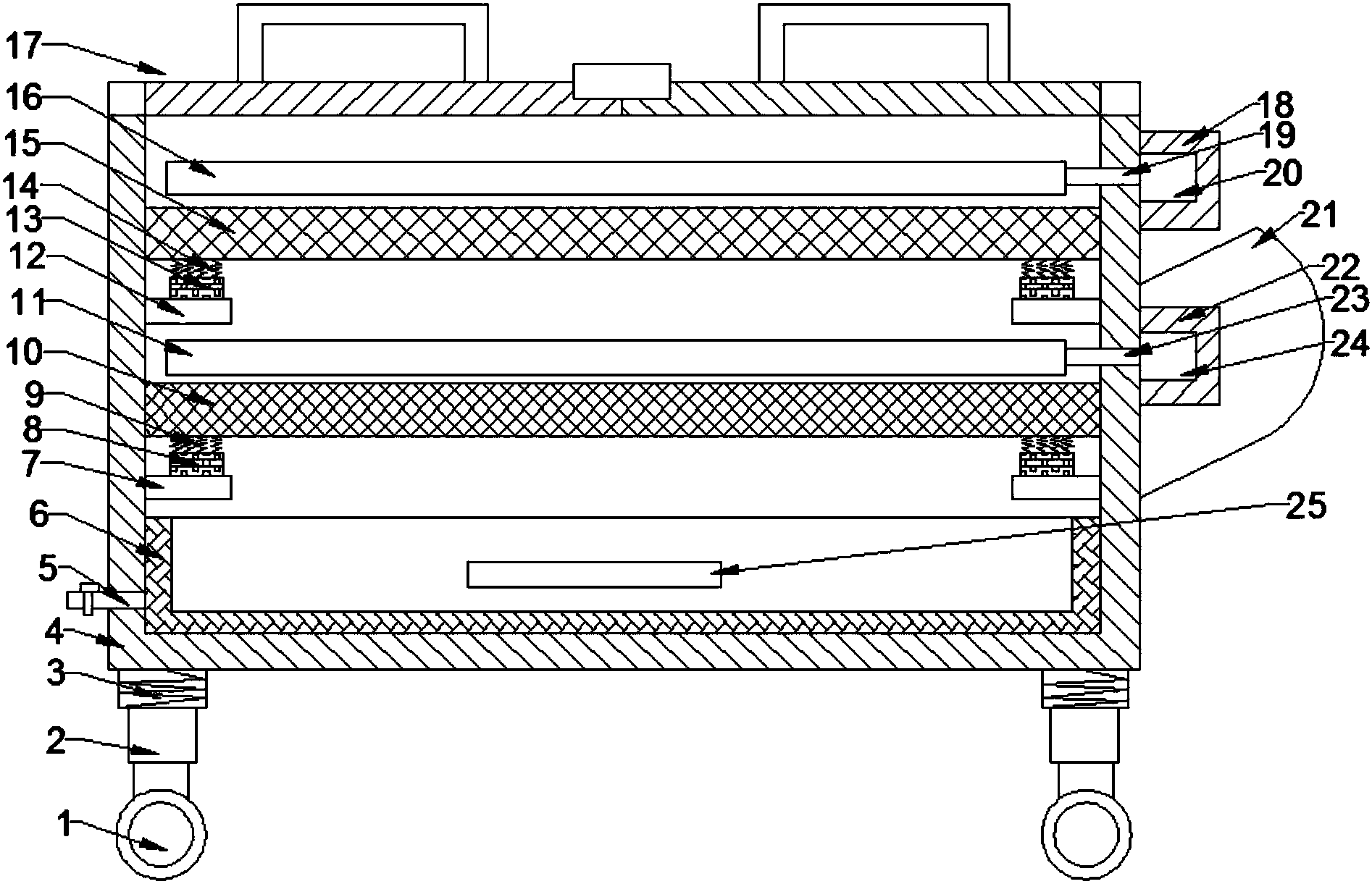

一种混凝土罐车清洗污水循环利用装置,包括移动装置和清洗污水循环利用装置;所述移动装置包括滚轮、液压伸缩柱、减震器、箱体和推把;所述减震器焊接固定设置在箱体的下面两侧,减震器的下端焊接固定设置有液压伸缩柱,液压伸缩柱的下面设置有滚轮;所述推把焊接固定设置在箱体的右侧;所述清洗污水循环利用装置包括排水管、收集网皿、第二支撑板、第二振动器、第二弹簧、第二筛板、第二刮板、第一支撑板、第一振动器、第一弹簧、第一筛板、第一刮板、箱盖、第一滑轨、第一连接杆、第一电动滑块、第二滑轨、第二连接杆、第二电动滑块和拉手;所述箱盖设置在箱体的上面;所述第一支撑板固定设置在箱体的内腔左右两侧上方,第一支撑板的上面固定设置有第一振动器;所述第一滑轨设置在箱体的右侧上方;所述第二支撑板固定设置在箱体的内腔左右两侧下方,第二支撑板的上面固定设置有第二振动器,第二振动器的上面通过第二弹簧设置有第二筛板;所述第二滑轨设置在箱体的右侧且设置在第一滑轨的下方,第二滑轨的上面滑动设置有第二电动滑块,第二电动滑块的左端固定设置有第二连接杆,第二连接杆的左端固定设置有第二刮板;所述收集网皿的外侧设置有拉手;所述排水管设置在箱体的左侧下端;所述箱盖包括铰链、左箱盖、把手、锁扣和右箱盖;所述左箱盖通过铰链设置在箱体的上面左侧,左箱盖的上面设置有把手;所述右箱盖通过铰链设置在箱体的上面右侧;所述锁扣设置在左箱盖和右箱盖的内部。
作为本发明进一步的改进方案:所述第一振动器的上面通过第一弹簧设置有第一筛板。
作为本发明进一步的改进方案:所述第一滑轨的上面滑动设置有第一电动滑块,第一电动滑块的左端固定设置有第一连接杆,第一连接杆的左端固定设置有第一刮板。
作为本发明更进一步的改进方案:所述箱体的内腔底部设置有收集网皿。
与现有技术相比,本发明的有益效果是:
本发明装置通过在第一振动器的上面通过第一弹簧设置有第一筛板,具有震动筛板防止泥水阻塞和对泥水进行初步筛选过滤出泥水中的大块杂质的功能;在第一滑轨的上面滑动设置有第一电动滑块,第一电动滑块的左端固定设置有第一连接杆,第一连接杆的左端固定设置有第一刮板,具有在第一筛板上前后来回滑动防止第一筛板阻塞的功能;在箱体的内腔底部设置有收集网皿,具有对筛选后的污水进行过滤和便于取出收集网皿进行清洁的功能;本装置具有结构简单、实用性强和污水循环利用效果好的特点。
