申请日2017.08.11
公开(公告)日2017.11.07
IPC分类号A01K63/04; A01K63/00; A01K63/10; C02F9/14; C02F103/20
摘要
本发明公开了一种水产养殖废水循环处理系统，包括硝化池，所述硝化池的一侧设置有沉淀池，所述硝化池的后方设置有上流式厌氧污泥床反应器，所述沉淀池的后方设置有反硝化池，所述上流式厌氧污泥床反应器的后方设置有调节池，所述反硝化池的后方设置有水解酸化池，所述硝化池的前表面靠近沉淀池的一端设置有水管，所述沉淀池上远离硝化池的一侧设置有吊机承重墙，所述吊机承重墙的上表面设置有吊机底座，所述吊机底座上远离吊机承重墙的一侧设置有吊机转轴，所述吊机转轴上远离吊机承重墙的一端设置有吊机枝杆;通过设计了污泥承接座和吊机便于取出循环后所剩余的污泥，解决了传统水产养殖废水循环处理系统取出污泥时需要浪费大量的人力资源和时间的问题。

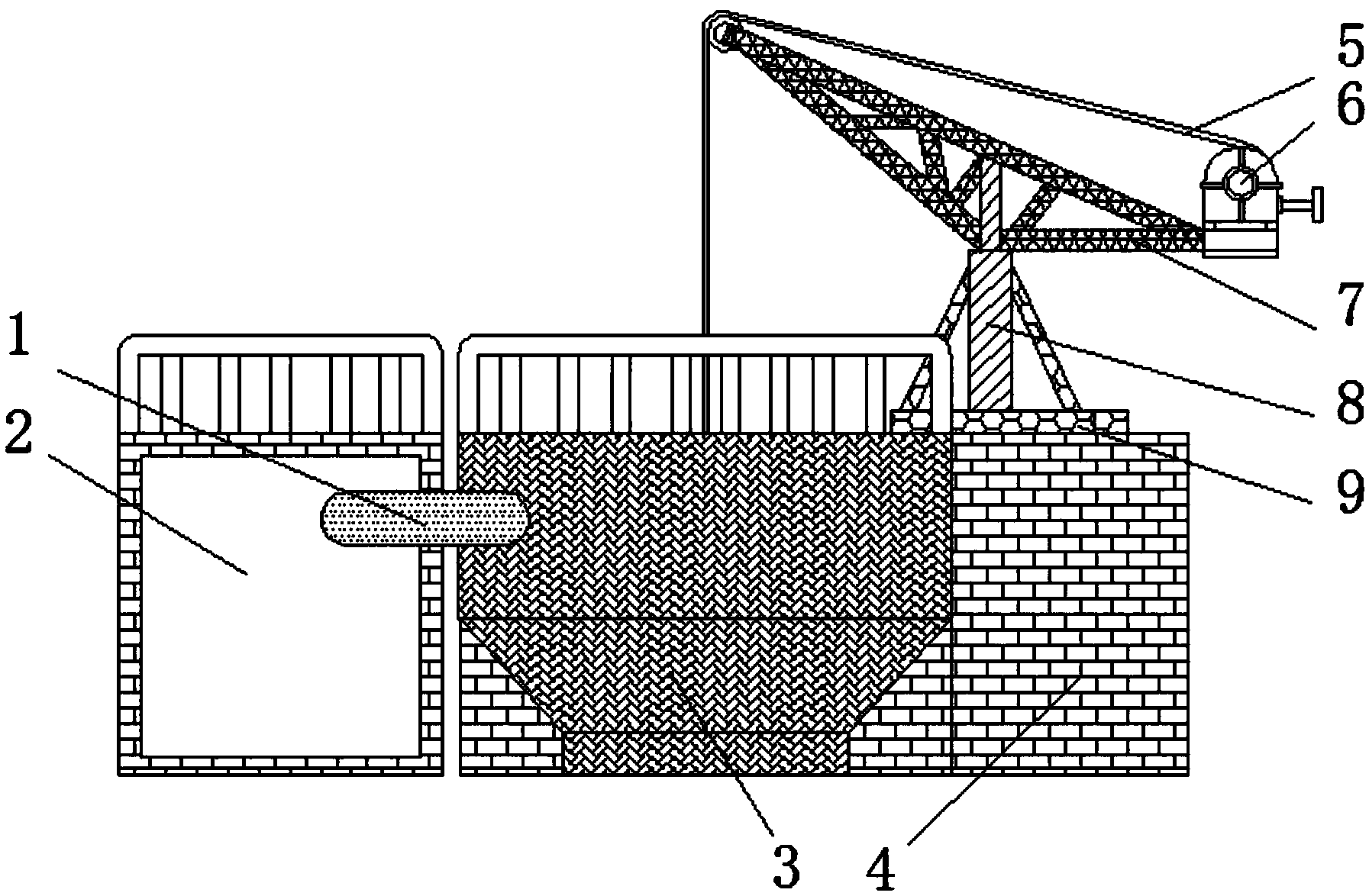

摘要附图
权利要求书
1.一种水产养殖废水循环处理系统，包括硝化池(2)，其特征在于：所述硝化池(2)的一侧设置有沉淀池(3)，所述硝化池(2)的后方设置有上流式厌氧污泥床反应器(11)，所述沉淀池(3)的后方设置有反硝化池(13)，所述上流式厌氧污泥床反应器(11)的后方设置有调节池(10)，所述反硝化池(13)的后方设置有水解酸化池(12)，所述硝化池(2)的前表面靠近沉淀池(3)的一端设置有水管(1)，所述沉淀池(3)上远离硝化池(2)的一侧设置有吊机承重墙(4)，所述吊机承重墙(4)的上表面设置有吊机底座(9)，所述吊机底座(9)上远离吊机承重墙(4)的一侧设置有吊机转轴(8)，所述吊机转轴(8)上远离吊机承重墙(4)的一端设置有吊机枝杆(7)，所述吊机枝杆(7)上远离沉淀池(3)的一端设置有发动机(6)，所述发动机(6)上远离吊机承重墙(4)的一端设置有吊线(5)，所述吊线(5)上靠近沉淀池(3)的一端设置有污泥承接座(14)。
2.根据权利要求1所述的一种水产养殖废水循环处理系统，其特征在于：所述沉淀池(3)的底部剖面形状为倒梯形。
3.根据权利要求1所述的一种水产养殖废水循环处理系统，其特征在于：所述硝化池(2)与沉淀池(3)通过水管(1)连接。
4.根据权利要求1所述的一种水产养殖废水循环处理系统，其特征在于：所述污泥承接座(14)的剖面形状为中空矩形。
5.根据权利要求1所述的一种水产养殖废水循环处理系统，其特征在于：所述吊机枝杆(7)上远离发动机(6)的一端设置有滚轴。
6.根据权利要求1所述的一种水产养殖废水循环处理系统，其特征在于：所述吊线(5)与污泥承接座(14)通过螺栓固定连接。
7.根据权利要求1所述的一种水产养殖废水循环处理系统，其特征在于：所述吊机枝杆(7)与吊机底座(9)通过吊机转轴(8)连接。
8.根据权利要求1所述的一种水产养殖废水循环处理系统，其特征在于：所述发动机(6)与吊机枝杆(7)通过螺栓固定连接。
说明书
一种水产养殖废水循环处理系统
技术领域
本发明属于水产养殖技术领域，具体涉及一种水产养殖废水循环处理系统。
背景技术
水产养殖是人为控制下繁殖、培育和收获水生动植物的生产活动。一般包括在人工饲养管理下从苗种养成水产品的全过程。广义上也可包括水产资源增殖。水产养殖有粗养、精养和高密度精养等方式。粗养是在中、小型天然水域中投放苗种，完全靠天然饵料养成水产品，如湖泊水库养鱼和浅海养贝等。精养是在较小水体中用投饵、施肥方法养成水产品，如池塘养鱼、网箱养鱼和围栏养殖等。高密度精养采用流水、控温、增氧和投喂优质饵料等方法，在小水体中进行高密度养殖，从而获得高产，如流水高密度养鱼、虾等。20世纪70年代以来世界水产养殖产量增长迅速，在水产业中的比重也正在日益提高。中国淡水养殖历史可追溯到公元前11世纪。公元前5世纪已有《养鱼经》问世。淡水养殖主要有两种类型：一是池塘精养鲤科鱼类，以投饵、施肥取得高产，并将各种不同食性的鱼类进行混养，以充分发挥水体生产力。另一类型是在湖泊、水库、河沟、水稻田等大、中型水域中放养苗种，主要依靠天然饵料获得水产品。
现有的水产养殖废水循环处理系统对于底部的污泥清除时需要大量的人力物力来对污泥进行集中，然后再用泵抽出，浪费了大量的人力资源和时间的问题，为此我们提出一种水产养殖废水循环处理系统。
发明内容
本发明的目的在于提供一种水产养殖废水循环处理系统，以解决上述背景技术中提出现有的水产养殖废水循环处理系统对于底部的污泥清除时需要大量的人力物力来对污泥进行集中，然后再用泵抽出，浪费了大量的人力资源和时间的问题。
为实现上述目的，本发明提供如下技术方案：一种水产养殖废水循环处理系统，包括硝化池，所述硝化池的一侧设置有沉淀池，所述硝化池的后方设置有上流式厌氧污泥床反应器，所述沉淀池的后方设置有反硝化池，所述上流式厌氧污泥床反应器的后方设置有调节池，所述反硝化池的后方设置有水解酸化池，所述硝化池的前表面靠近沉淀池的一端设置有水管，所述沉淀池上远离硝化池的一侧设置有吊机承重墙，所述吊机承重墙的上表面设置有吊机底座，所述吊机底座上远离吊机承重墙的一侧设置有吊机转轴，所述吊机转轴上远离吊机承重墙的一端设置有吊机枝杆，所述吊机枝杆上远离沉淀池的一端设置有发动机，所述发动机上远离吊机承重墙的一端设置有吊线，所述吊线上靠近沉淀池的一端设置有污泥承接座。
优选的，所述沉淀池的底部剖面形状为倒梯形。
优选的，所述硝化池与沉淀池通过水管连接。
优选的，所述污泥承接座的剖面形状为中空矩形。
优选的，所述吊机枝杆上远离发动机的一端设置有滚轴。
优选的，所述吊线与污泥承接座通过螺栓固定连接。
优选的，所述吊机枝杆与吊机底座通过吊机转轴连接。
优选的，所述发动机与吊机枝杆通过螺栓固定连接。
与现有技术相比，本发明的有益效果是：
(1)通过设计了污泥承接座和吊机便于取出循环后所剩余的污泥，解决了传统水产养殖废水循环处理系统取出污泥时需要浪费大量的人力资源和时间的问题。
(2)通过设计将沉淀池的底部改为倒梯形便于收集污泥，解决了传统水产养殖废水循环处理系统无法对污泥进行收集处理的问题。
