申请日2017.08.14
公开(公告)日2017.11.07
IPC分类号B07B1/28; B07B1/42; B07B1/46
摘要
本发明涉及一种砂子筛选设备，尤其涉及一种农村生活污水处理构筑物施工用砂子高效筛选设备。本发明要解决的技术问题是提供一种筛选效果佳、省时省力、工作效率高的农村生活污水处理构筑物施工用砂子高效筛选设备。为了解决上述技术问题，本发明提供了这样一种农村生活污水处理构筑物施工用砂子高效筛选设备，包括有底板、支架、驱动装置、顶板、筛选装置、第一收集框等;底板顶部左右对称通过螺栓连接的方式竖直安装有支架，左侧支架中部设有驱动装置，顶板底部设有筛选装置，两支架之间的底板顶部设有第一收集框和第二收集框，第一收集框位于第二收集框左侧。本发明达到了筛选效果佳、省时省力、工作效率高的效果。
权利要求书

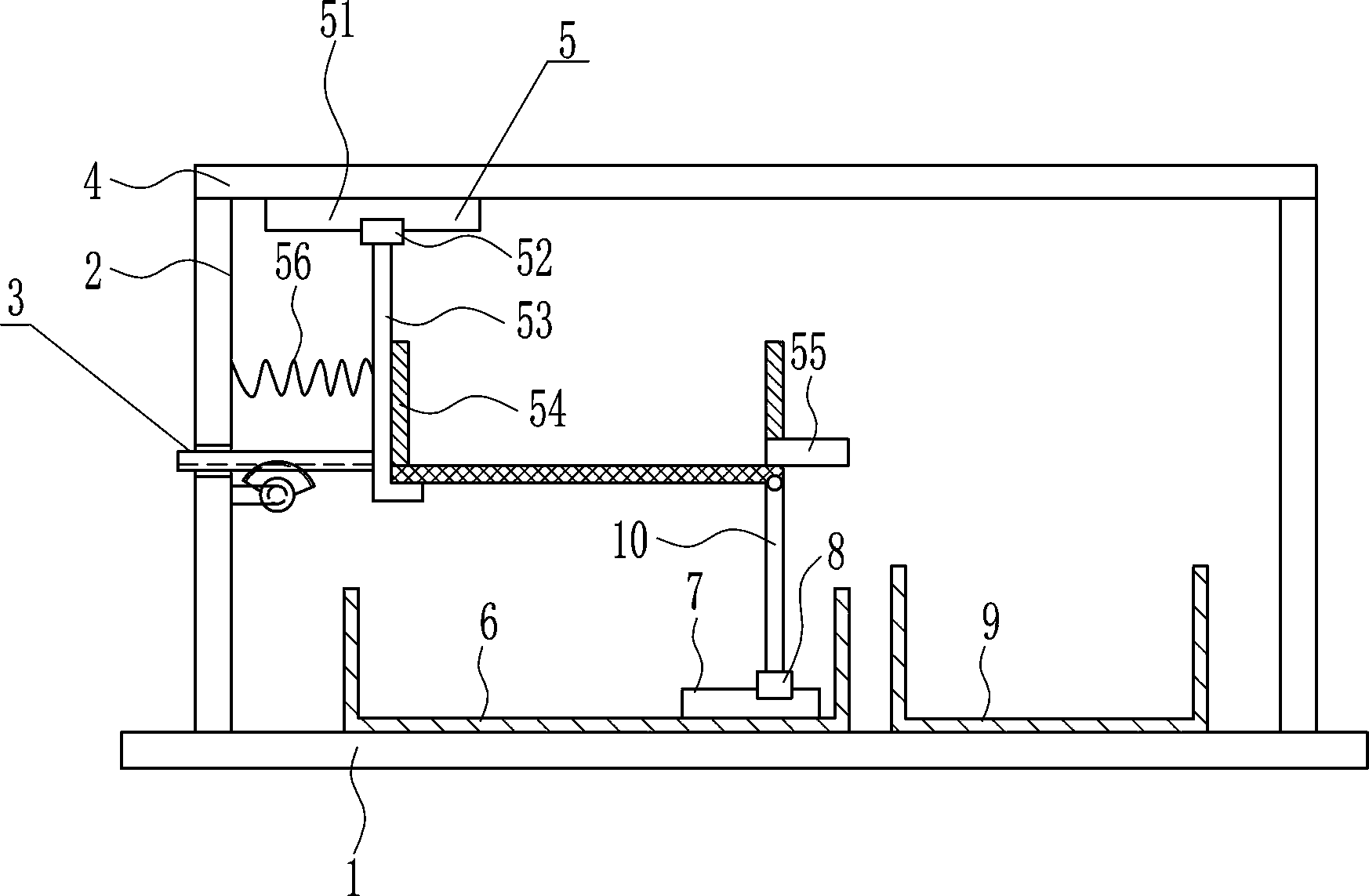

1.一种农村生活污水处理构筑物施工用砂子高效筛选设备，其特征在于，包括有底板(1)、支架(2)、驱动装置(3)、顶板(4)、筛选装置(5)、第一收集框(6)、第二滑轨(7)、第二滑块(8)、第二收集框(9)和竖杆(10)，底板(1)顶部左右对称通过螺栓连接的方式竖直安装有支架(2)，左侧支架(2)中部设有驱动装置(3)，顶板(4)底部设有筛选装置(5)，两支架(2)之间的底板(1)顶部设有第一收集框(6)和第二收集框(9)，第一收集框(6)位于第二收集框(9)左侧，第一收集框(6)内底部右侧通过螺栓连接的方式水平安装有第二滑轨(7)，第二滑轨(7)上滑动式地设有第二滑块(8)，第二滑块(8)顶部通过螺栓连接的方式连接有竖杆(10)，竖杆(10)顶端与筛选装置(5)的筛选部件通过销轴铰接连接。
2.根据权利要求1所述的一种农村生活污水处理构筑物施工用砂子高效筛选设备，其特征在于，驱动装置(3)包括有安装板(31)、第一电机(32)、扇形齿轮(33)和第一齿条(34)，左侧支架(2)右侧面面中部通过螺栓连接的方式水平连接有安装板(31)，安装板(31)右部通过螺栓连接的方式安装有第一电机(32)，第一电机(32)的输出轴上通过联轴器连接有扇形齿轮(33)，扇形齿轮(33)位于第一电机(32)前侧，左侧支架(2)中部开有第一通孔(35)，第一通孔(35)内水平设有第一齿条(34)，第一齿条(34)与扇形齿轮(33)啮合，第一齿条(34)与筛选装置(5)的筛选部件连接。
3.根据权利要求2所述的一种农村生活污水处理构筑物施工用砂子高效筛选设备，其特征在于，筛选装置(5)包括有第一滑轨(51)、第一滑块(52)、连接板(53)、筛选框(54)、出砂管(55)和第一弹簧(56)，顶板(4)底部左侧通过螺栓连接的方式水平安装有第一滑轨(51)，第一滑轨(51)上滑动式地设有第一滑块(52)，第一滑块(52)底部通过螺栓连接的方式竖直连接有连接板(53)，连接板(53)呈L型，连接板(53)内侧面底部设有筛选框(54)，筛选框(54)底部右端与竖杆(10)顶端通过销轴铰接连接，筛选框(54)底部左侧与连接板(53)内侧面底部接触，连接板(53)左侧面与左侧支架(2)右侧面之间连接有第一弹簧(56)，第一弹簧(56)位于第一齿条(34)上方，第一齿条(34)右侧面与连接板(53)左侧面下部通过焊接方式连接。
4.根据权利要求3所述的一种农村生活污水处理构筑物施工用砂子高效筛选设备，其特征在于，还包括有挡料装置(11)，挡料装置(11)包括有第三滑轨(111)、第三滑块(112)、挡料板(113)、竖板(114)和第二弹簧(115)，顶板(4)底部右侧通过螺栓连接的方式水平安装有第三滑轨(111)，第三滑轨(111)上滑动式地设有第三滑块(112)，第三滑块(112)底部通过螺栓连接的方式竖直连接有挡料板(113)，第三滑轨(111)底部右端通过螺栓连接的方式连接有竖板(114)，竖板(114)位于挡料板(113)右侧，竖板(114)左侧面与挡料板(113)右侧面之间连接有第二弹簧(115)，挡料板(113)左侧面与出砂管(55)右端接触。
5.根据权利要求4所述的一种农村生活污水处理构筑物施工用砂子高效筛选设备，其特征在于，还包括有卡块(13)，连接板(53)内侧面底部开有卡槽(12)，筛选框(54)底部左端通过连接有卡块(13)，卡块(13)顶部通过焊接方式与筛选框(54)底部左端连接，卡块(13)与卡槽(12)配合。
6.根据权利要求5所述的一种农村生活污水处理构筑物施工用砂子高效筛选设备，其特征在于，还包括有加强筋(14)，顶板(4)底部右侧与右侧支架(2)左侧面上部之间的夹角处连接有加强筋(14)，加强筋(14)呈倾斜设置，加强筋(14)的一端通过螺栓连接的方式与顶板(4)连接，加强筋(14)的另一端通过螺栓连接的方式与右侧支架(2)连接。
7.根据权利要求6所述的一种农村生活污水处理构筑物施工用砂子高效筛选设备，其特征在于，还包括有震动装置(15)，震动装置(15)包括有支杆(151)、滑套(152)、第二齿条(153)、连板(155)、推块(156)和第三弹簧(157)，底板(1)顶部通过螺栓连接的方式连接有支杆(151)，支杆(151)呈竖直设置，支杆(151)顶端通过螺栓连接的方式连接有滑套(152)，滑套(152)内水平滑动式地设有第二齿条(153)，左侧支架(2)下部开有第二通孔(154)，第二通孔(154)位于第一通孔(35)下方，第二齿条(153)位于第二通孔(154)内，第二齿条(153)右侧面底部通过焊接方式连接有连板(155)，连板(155)位于左侧支架(2)右侧，连板(155)位于第一收集框(6)左侧，连板(155)左侧面中部与左侧支架(2)右侧面之间连接有第三弹簧(157)，第三弹簧(157)位于第二齿条(153)下方，连板(155)右侧面底部通过螺钉安装有推块(156)，第二齿条(153)与扇形齿轮(33)啮合。
8.根据权利要求7所述的一种农村生活污水处理构筑物施工用砂子高效筛选设备，其特征在于，底板(1)的材质为Q235钢。
9.根据权利要求8所述的一种农村生活污水处理构筑物施工用砂子高效筛选设备，其特征在于，第一电机(32)为伺服电机。
说明书
一种农村生活污水处理构筑物施工用砂子高效筛选设备
技术领域
本发明涉及一种砂子筛选设备，尤其涉及一种农村生活污水处理构筑物施工用砂子高效筛选设备。
背景技术
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类，生活污水中含氮、磷、硫多，致病细菌多。
在农村生活污水处理过程中需要建设许多构筑物，即需要对砂子进行筛选。现有技术中筛选砂子费时费力、工作效率低、筛选效果不佳，因此亟需研发一种筛选效果佳、省时省力、工作效率高的农村生活污水处理构筑物施工用砂子高效筛选设备。
发明内容
(1)要解决的技术问题
本发明为了克服现有技术中筛选砂子费时费力、工作效率低、筛选效果不佳的缺点，本发明要解决的技术问题是提供一种筛选效果佳、省时省力、工作效率高的农村生活污水处理构筑物施工用砂子高效筛选设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种农村生活污水处理构筑物施工用砂子高效筛选设备，包括有底板、支架、驱动装置、顶板、筛选装置、第一收集框、第二滑轨、第二滑块、第二收集框和竖杆，底板顶部左右对称通过螺栓连接的方式竖直安装有支架，左侧支架中部设有驱动装置，顶板底部设有筛选装置，两支架之间的底板顶部设有第一收集框和第二收集框，第一收集框位于第二收集框左侧，第一收集框内底部右侧通过螺栓连接的方式水平安装有第二滑轨，第二滑轨上滑动式地设有第二滑块，第二滑块顶部通过螺栓连接的方式连接有竖杆，竖杆顶端与筛选装置的筛选部件通过销轴铰接连接。
优选地，驱动装置包括有安装板、第一电机、扇形齿轮和第一齿条，左侧支架右侧面面中部通过螺栓连接的方式水平连接有安装板，安装板右部通过螺栓连接的方式安装有第一电机，第一电机的输出轴上通过联轴器连接有扇形齿轮，扇形齿轮位于第一电机前侧，左侧支架中部开有第一通孔，第一通孔内水平设有第一齿条，第一齿条与扇形齿轮啮合，第一齿条与筛选装置的筛选部件连接。
优选地，筛选装置包括有第一滑轨、第一滑块、连接板、筛选框、出砂管和第一弹簧，顶板底部左侧通过螺栓连接的方式水平安装有第一滑轨，第一滑轨上滑动式地设有第一滑块，第一滑块底部通过螺栓连接的方式竖直连接有连接板，连接板呈L型，连接板内侧面底部设有筛选框，筛选框底部右端与竖杆顶端通过销轴铰接连接，筛选框底部左侧与连接板内侧面底部接触，连接板左侧面与左侧支架右侧面之间连接有第一弹簧，第一弹簧位于第一齿条上方，第一齿条右侧面与连接板左侧面下部通过焊接方式连接。
优选地，还包括有挡料装置，挡料装置包括有第三滑轨、第三滑块、挡料板、竖板和第二弹簧，顶板底部右侧通过螺栓连接的方式水平安装有第三滑轨，第三滑轨上滑动式地设有第三滑块，第三滑块底部通过螺栓连接的方式竖直连接有挡料板，第三滑轨底部右端通过螺栓连接的方式连接有竖板，竖板位于挡料板右侧，竖板左侧面与挡料板右侧面之间连接有第二弹簧，挡料板左侧面与出砂管右端接触。
优选地，还包括有卡块，连接板内侧面底部开有卡槽，筛选框底部左端通过连接有卡块，卡块顶部通过焊接方式与筛选框底部左端连接，卡块与卡槽配合。
优选地，还包括有加强筋，顶板底部右侧与右侧支架左侧面上部之间的夹角处连接有加强筋，加强筋呈倾斜设置，加强筋的一端通过螺栓连接的方式与顶板连接，加强筋的另一端通过螺栓连接的方式与右侧支架连接。
优选地，还包括有震动装置，震动装置包括有支杆、滑套、第二齿条、连板、推块和第三弹簧，底板顶部通过螺栓连接的方式连接有支杆，支杆呈竖直设置，支杆顶端通过螺栓连接的方式连接有滑套，滑套内水平滑动式地设有第二齿条，左侧支架下部开有第二通孔，第二通孔位于第一通孔下方，第二齿条位于第二通孔内，第二齿条右侧面底部通过焊接方式连接有连板，连板位于左侧支架右侧，连板位于第一收集框左侧，连板左侧面中部与左侧支架右侧面之间连接有第三弹簧，第三弹簧位于第二齿条下方，连板右侧面底部通过螺钉安装有推块，第二齿条与扇形齿轮啮合。
优选地，底板的材质为Q235钢。
优选地，第一电机为伺服电机。
工作原理：使用时，将砂子倒入筛选装置的筛选部件上，进而通过驱动装置驱动筛选装置，筛选装置对砂子进行筛选工作，筛选后细砂流入第一收集框内，粗沙留在筛选装置的筛选部件上，筛选完成后，使得留在筛选装置筛选部件上的粗砂倒入第二收集框内。
因为驱动装置包括有安装板、第一电机、扇形齿轮和第一齿条，左侧支架右侧面面中部通过螺栓连接的方式水平连接有安装板，安装板右部通过螺栓连接的方式安装有第一电机，第一电机的输出轴上通过联轴器连接有扇形齿轮，扇形齿轮位于第一电机前侧，左侧支架中部开有第一通孔，第一通孔内水平设有第一齿条，第一齿条与扇形齿轮啮合，第一齿条与筛选装置的筛选部件连接，所以启动第一电机逆时针转动，第一电机带动扇形齿轮逆时针转动，进而带动第一齿条向左移动。当扇形齿轮不与第一齿条啮合时，第一齿条向右移动，当扇形齿轮逆时针转动再次与第一齿条啮合时，第一齿条再次向左移动。
因为筛选装置包括有第一滑轨、第一滑块、连接板、筛选框、出砂管和第一弹簧，顶板底部左侧通过螺栓连接的方式水平安装有第一滑轨，第一滑轨上滑动式地设有第一滑块，第一滑块底部通过螺栓连接的方式竖直连接有连接板，连接板呈L型，连接板内侧面底部设有筛选框，筛选框底部右端与竖杆顶端通过销轴铰接连接，筛选框底部左侧与连接板内侧面底部接触，连接板左侧面与左侧支架右侧面之间连接有第一弹簧，第一弹簧位于第一齿条上方，第一齿条右侧面与连接板左侧面下部通过焊接方式连接，所以第一齿条向右移动推动连接板向右移动，第一弹簧被拉伸，进而带动筛选框向右移动，第一滑块在第一滑轨上向右滑动起导向作用，第二滑块在第二滑轨上向右滑动起导向作用;当扇形齿轮不与第一齿条啮合时，在第一弹簧的作用下，连接板向左移动，使得第一齿条向左移动，进而筛选框向左移动，第一滑块在第一滑轨上向左滑动起导向作用，第二滑块在第二滑轨上向左滑动起导向作用;当扇形齿轮逆时针转动再次与第一齿条啮合时，第一齿条再次向左移动，即筛选框再次向左移动。如此反复，筛选框不断左右移动对砂子进行筛选。筛选完成后，使得筛选框处于左高右低状态，进而筛选框内的粗砂通过出砂管流入第二收集框内。
因为还包括有挡料装置，挡料装置包括有第三滑轨、第三滑块、挡料板、竖板和第二弹簧，顶板底部右侧通过螺栓连接的方式水平安装有第三滑轨，第三滑轨上滑动式地设有第三滑块，第三滑块底部通过螺栓连接的方式竖直连接有挡料板，第三滑轨底部右端通过螺栓连接的方式连接有竖板，竖板位于挡料板右侧，竖板左侧面与挡料板右侧面之间连接有第二弹簧，挡料板左侧面与出砂管右端接触，所以筛选框左右移动的过程中，在第二弹簧的作用下，挡料板将一直与出料管保持接触，进而能够防止在筛选砂子的过程中，砂子从出砂管漏出。
因为还包括有卡块，连接板内侧面底部开有卡槽，筛选框底部左端通过连接有卡块，卡块顶部通过焊接方式与筛选框底部左端连接，卡块与卡槽配合，所以卡块与卡槽使得筛选框不易移动和脱离连接板，进而不会影响砂子筛选工作。
因为还包括有加强筋，顶板底部右侧与右侧支架左侧面上部之间的夹角处连接有加强筋，加强筋呈倾斜设置，加强筋的一端通过螺栓连接的方式与顶板连接，加强筋的另一端通过螺栓连接的方式与右侧支架连接，所以加强筋使得顶板的位置更加稳固，进而提高了安全性，增加了本发明的使用寿命。
因为还包括有震动装置，震动装置包括有支杆、滑套、第二齿条、连板、推块和第三弹簧，底板顶部通过螺栓连接的方式连接有支杆，支杆呈竖直设置，支杆顶端通过螺栓连接的方式连接有滑套，滑套内水平滑动式地设有第二齿条，左侧支架下部开有第二通孔，第二通孔位于第一通孔下方，第二齿条位于第二通孔内，第二齿条右侧面底部通过焊接方式连接有连板，连板位于左侧支架右侧，连板位于第一收集框左侧，连板左侧面中部与左侧支架右侧面之间连接有第三弹簧，第三弹簧位于第二齿条下方，连板右侧面底部通过螺钉安装有推块，第二齿条与扇形齿轮啮合，所以扇形齿轮逆时针不与第一齿条啮合时，扇形齿轮与第二齿条啮合，进而带动第二齿条向右移动，从而带动连板向右移动，第三弹簧拉伸，敲块随之向右移动敲打第一收集框外侧壁，从而使得第一收集框产生震动。当扇形齿轮逆时针转动再次与第一齿条啮合时，在第三弹簧的作用下，连板向左移动;当扇形齿轮与第二齿条啮合，敲块向右移动敲打第一收集框外侧壁。如此反复将使得第一收集框产生剧烈震动，进而使得第一收集框内收集的砂子更加平整，增大了收集空间。
(3)有益效果
本发明达到了筛选效果佳、省时省力、工作效率高的效果。
