申请日2017.08.18
公开(公告)日2017.11.03
IPC分类号C02F9/14
摘要
本发明公开了一种城市污水处理系统及工艺，该系统包括第一箱体和第二箱体，第一箱体内包括缺氧池、好氧池、沉淀池和清水池，第二箱体内包括调节池、MBR膜池和污泥池，所述调节池、缺氧池、好氧池、沉淀池和污泥池通过水管依次连通，所述MBR膜池分别与沉淀池、清水池、缺氧池和污泥池连通，缺氧池和好氧池内设置有MBBR反应器和折板装置。本发明的有益效果在于：在MBBR工艺基础上设置折板，增加污水与填料的接触时间，大大提高了污水处理效率;同时后置MBR膜，利用膜分离技术与生物处理技术有机结合的综合治理工艺,具有处理效率高、出水水质好;设备紧凑、占地面积小等优点。
权利要求书

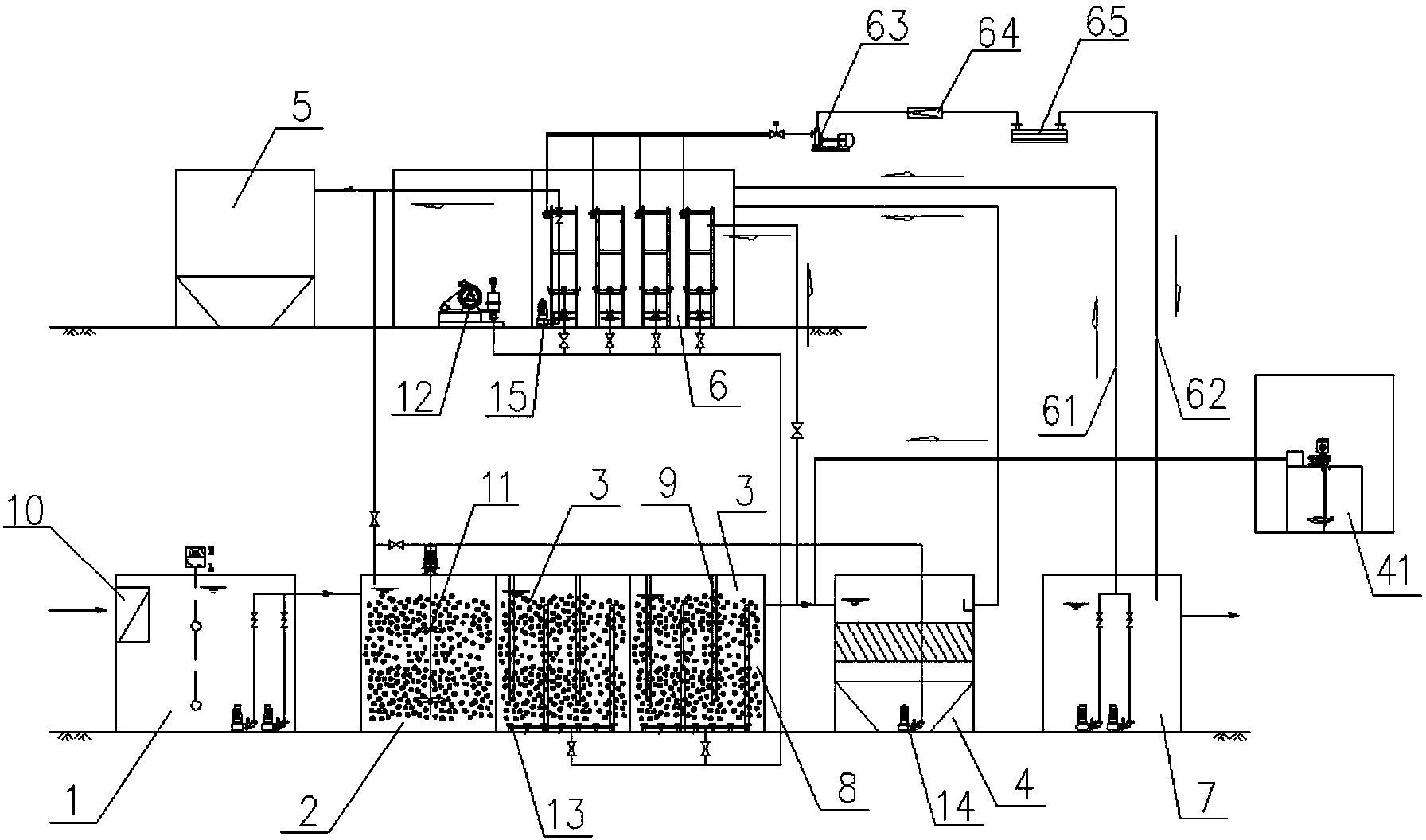

1.一种城市污水处理系统，其特征在于，该系统包括第一箱体和第二箱体，第一箱体内包括缺氧池(2)、好氧池(3)、沉淀池(4)和清水池(7)，第二箱体内包括调节池(1)、MBR膜池(6)和污泥池(5)，所述调节池、缺氧池、好氧池、沉淀池和污泥池通过水管依次连通，所述MBR膜池分别与沉淀池、清水池、缺氧池和污泥池连通，缺氧池和好氧池内设置有MBBR反应器(8)，好氧池内还设置有折板装置(9)。
2.根据权利要求1所述的城市污水处理系统，其特征在于，调节池入口处设置有格栅(10)。
3.根据权利要求1所述的城市污水处理系统，其特征在于，缺氧池内设置有搅拌机(11)。
4.根据权利要求1所述的城市污水处理系统，其特征在于，好氧池内设置有微孔曝气器(13)，微孔曝气器连通有鼓风机(12)。
5.根据权利要求1所述的城市污水处理系统，其特征在于，沉淀池中设置有第一污泥泵(14)，第一污泥泵通过管道与缺氧池连通。
6.根据权利要求1所述的城市污水处理系统，其特征在于，MBR膜池中设置有第二污泥泵(15)。
7.根据权利要求1所述的城市污水处理系统，其特征在于，第一箱体和第二箱体端部分别设置有第一设备间(16)和第二设备间(17)。
8.一种城市污水处理工艺，其特征在于，包括以下步骤：
S1、污水经收集汇总后由污水泵将污水提升进入格栅内，然后自流入调节池内，进行水质、水量的调节;
S2、经调节后的污水进入投放有活性生物填料的缺氧池内，启动搅拌机，使污水与活性生物填料接触、混合，并进行反硝化作用;
S3、经缺氧池处理后的污水自流入好氧池内，通过曝气使填料在MBBR反应器内的混合液中回旋翻转的作用下自由移动，污水连续经过MBBR反应器内的悬浮填料并逐渐在填料内外表面形成生物膜;
S4、经好氧池处理后的水自流至沉淀池，加药絮凝，絮状物经斜板截留沉淀物于沉淀池池底，上清液自流至MBR膜池;
S5、上清液在MBR膜池内MBR膜的过滤作用后，由自吸泵泵入紫外线消毒装置中进行消毒处理;
S6、消毒处理后进入清水池，而后自流出水。
9.根据权利要求8所述的城市污水处理工艺，其特征在于，步骤S4中，沉淀池中污泥回流至缺氧池中，维持缺氧池的污泥浓度。
10.根据权利要求8所述的城市污水处理工艺，其特征在于，步骤S5中，MBR膜池中设置的第二污泥泵，将过滤出的混合液提升至缺氧池中，进一步进行反硝化作用去氮。
说明书
城市污水处理系统及工艺
技术领域
本发明涉及污水处理技术领域，尤其涉及一种城市污水处理系统及工艺。
背景技术
城市生活污水主要是城市生活中使用的各种洗涤剂、污水、垃圾和粪便等，多为无毒的无机盐类，其中含N、P、S等元素比较多，由于家庭用水、初期雨水、洗涤等废水的汇入，使生活污水中的N、P严重超标，COD、BOD的值也在增加，而且生活污水能够导致病原体污染、富氧化污染、酸碱盐污染等。
近些年来，我国城市的经济发展速度相对较快，城市中生产和生活而产生的污水量也在逐渐的增多，与国外发达国家相比，我国城市污水处理率还不高，工艺还有待完善，管理还比较落后，平均每150万人左右才拥有一座污水处理厂，并且还存在污水处理厂建设有效投资利用率及处理出水率达标低等诸多问题。我国污水处理设施相对于发达国家还十分落后。
目前现有技术中污水处理的工艺也较为单一，主要采用两段活性污泥法，即将污水管道、污水处理厂视为一个污水处理系统，包括：自吸式射流曝气器、侧向流坡形斜板沉淀池、无支架的污泥悬浮型生物填料。其具体实现方法为：A段为高负荷，B段低负荷，A、B两段分别回流，充分利用其内的微生物，使其充分发挥作用，创造良好的环境条件便于不同时期生长的优势微生物种群的生长。然而这种处理方法虽然效果稳定，但是成本较高，且去除率较低，BOD去除率仅为90%，COD去除率仅为80%。同时还存在建设工期长、建设成本较高等问题。
发明内容
为解决现有的技术中的问题，针对污水处理系统建设工程复杂，处理污水效率低等问题，本发明提供了一种合理布局、整体协调、最大限度地减少废水排放量的城市污水处理系统及利用该系统进行的污水处理工艺。
为达上述目的，本发明通过以下技术方案实现：
一种城市污水处理系统，该系统包括第一箱体和第二箱体，第一箱体内包括缺氧池、好氧池、沉淀池和清水池，第二箱体内包括调节池、MBR膜池和污泥池，所述调节池、缺氧池、好氧池、沉淀池和污泥池通过水管依次连通，所述MBR膜池分别与沉淀池、清水池、缺氧池和污泥池连通，缺氧池和好氧池内设置有MBBR反应器，好氧池内还设置有折板装置。
其中，MBR为膜生物反应器，MBBR工艺为移动床生物膜反应器技术，本发明的污水处理系统在MBBR工艺基础上，设计B-M2工艺，即折板式移动床生物膜反应器，B-M2工艺兼具MBBR工艺特点，另设置折板，增加污水与填料的接触时间，大大提高了污水处理效率，减少处理系统的占地面积。
进一步地，调节池入口处设置有格栅。用于过滤较大的悬浮物、漂浮物、毛发以及纤维等杂质。调节池内还设置有污水泵，用于将调节池内的污水提升至缺氧池中。
进一步地，缺氧池内设置有搅拌机，使缺氧池内的反应充分进行。
进一步地，好氧池内设置有微孔曝气器，微孔曝气器连通有鼓风机。
进一步地，沉淀池中设置有第一污泥泵，第一污泥泵通过管道与缺氧池连通。
进一步地，MBR膜池中设置有第二污泥泵。
进一步地，第一箱体和第二箱体端部分别设置有第一设备间和第二设备间。
一种城市污水处理工艺，包括以下步骤：
S1、污水经收集汇总后由污水泵将污水提升进入格栅内，然后自流入调节池内，进行水质、水量的调节;
S2、经调节后的污水进入投放有活性生物填料的缺氧池内，启动搅拌机，使污水与活性生物填料表面生长的微生物充分接触、混合，依靠反硝化细菌进行反硝化作用;
S3、经缺氧池处理后的污水自流入好氧池内，向好氧池的内曝气，污水经过多次折流，在MBBR反应器内进行反应;通过曝气使填料在MBBR反应器内的混合液中回旋翻转的作用下自由移动，污水连续经过MBBR反应器内的悬浮填料并逐渐在填料内外表面形成生物膜。
S4、经好氧池处理后的水自流至沉淀池，加药絮凝，絮状物经斜板截留沉淀于沉淀池池底，上清液自流至MBR膜池;
S5、上清液在MBR膜池内MBR膜的过滤作用后，由自吸泵泵入紫外线消毒装置中进行消毒处理;
S6、消毒处理后进入清水池，而后自流出水。
进一步地，步骤S4中，沉淀池中污泥回流至缺氧池中，维持缺氧池的污泥浓度。
进一步地，步骤S5中，MBR膜池中设置的第二污泥泵，将过滤出的混合液提升至缺氧池中，进一步进行反硝化作用去氮。
本发明的城市污水处理系统及工艺，为处理生活污水，其有益效果在于：1、设计采用B-M2生物处理技术，为MBBR工艺基础上设置折板，增加污水与填料的接触时间，大大提高了污水处理效率;2、同时后置MBR膜，利用膜分离技术与生物处理技术有机结合的综合治理工艺，具有处理效率高、出水水质好;设备紧凑、占地面积小;易实现自动控制、运行管理简单等优点;3、污水处理装置的总体布局合理紧凑，力求简化流程、减少能耗、节约工程投资，并应与周围建造的装置协调一致、美观大方，总体上构筑物组合化，减少处理系统的占地面积;4、在保证出水要求的情况下，尽量减少工程投资和运行费用，确保工程的可靠性及有效性，减少日常维护检修工程量，改善工人操作条件。
