申请日2017.08.18
公开(公告)日2017.11.03
IPC分类号C02F9/02; B01D36/00; B01D29/86; C02F101/20
摘要
本发明公开了一种便于维修的环保型污水处理装置，包括搅拌箱，搅拌箱的顶部固定连接有箱盖，箱盖内腔的中部固定连接有转轴，且转轴的一端位于搅拌箱的内部，转轴一端的外壁固定连接有固定座，固定座内腔的中部固定连接有螺母，螺母的内部螺纹套接有螺纹杆，螺纹杆远离螺母的一端固定连接有搅拌块，且搅拌块位于搅拌箱的内部。该便于维修的环保型污水处理装置，通过箱盖、转轴、固定座、螺母以及螺纹杆之间的配合，拧动螺纹杆就完成了对搅拌块的更换，这样在更换搅拌块更加的方便，可以快速的对搅拌块进行更换，从而节省更换搅拌块大量的时间，提高污水处理装置的工作时间，提高污水处理装置的工作效率。
权利要求书

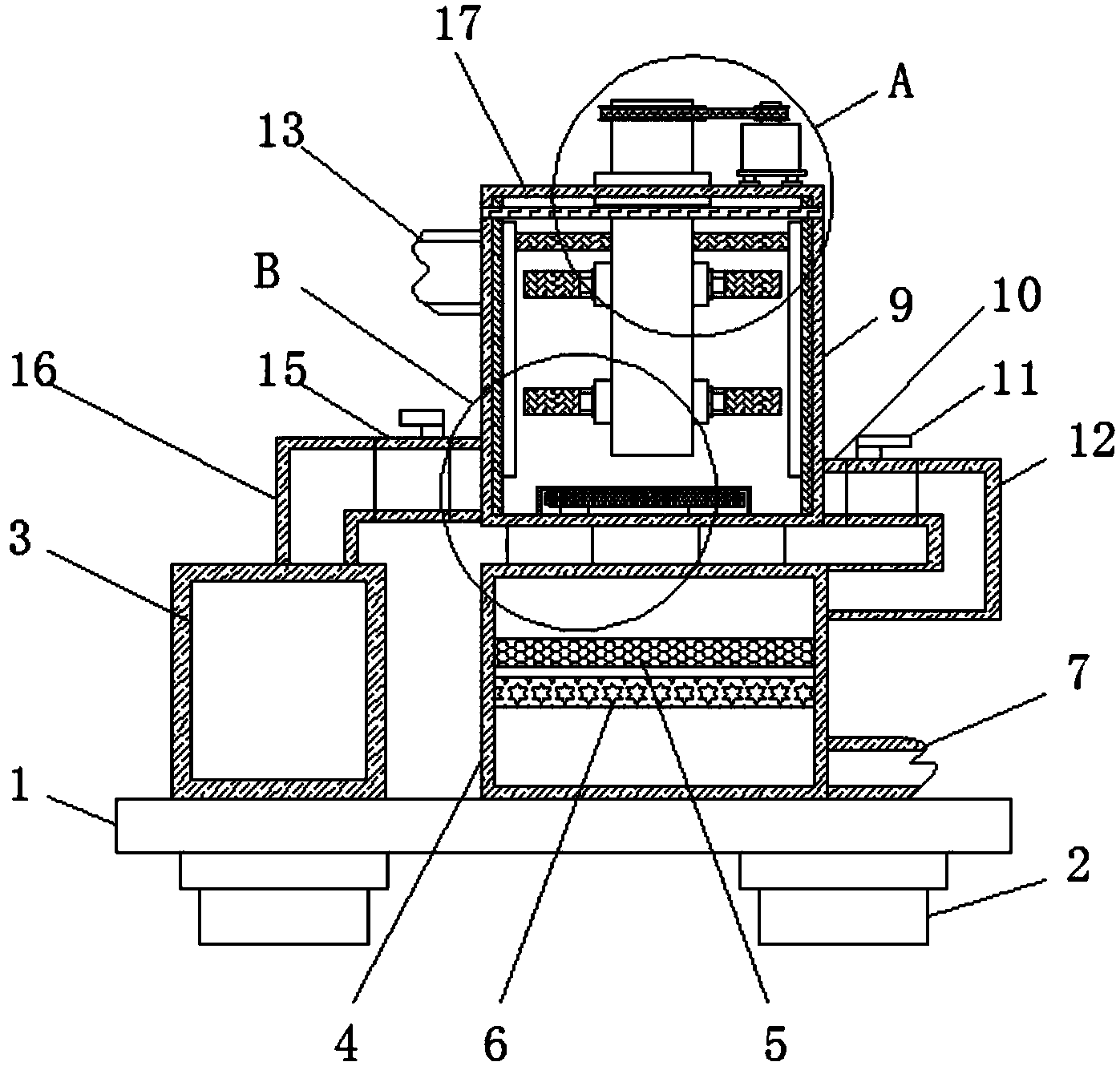

1.一种便于维修的环保型污水处理装置，包括底座(1)，其特征在于：所述底座(1)的顶部从左到右分别固定连接有污水箱(3)以及过滤箱(4)，所述过滤箱(4)的内部从上到下分别固定连接有过滤层(5)以及吸附层(6)，所述过滤箱(4)的一侧固定连接有出水管(7)，过滤箱(4)的顶部通过固定腿(8)固定连接有搅拌箱(9)，搅拌箱(9)一侧的底部固定连接有排水管(10)，所述排水管(10)远离搅拌箱(9)的一端固定连接有排水阀(11)，所述排水阀(11)远离排水管(10)的一端通过输水管(12)固定连接在过滤箱(4)一侧的顶部;
所述搅拌箱(9)远离排水管(10)的一侧从上到下固定连接有进水管(13)以及第一排污管(14)，所述进水管(13)位于搅拌箱(9)一侧的顶部，所述第一排污管(14)位于搅拌箱(9)一侧的底部，所述第一排污管(14)远离搅拌箱(9)的一端固定连接有排污阀(15)，所述排污阀(15)远离第一排污管(14)的一端通过第二排污管(16)固定连接在污水箱(3)的顶部，所述搅拌箱(9)的顶部固定连接有箱盖(17);
所述箱盖(17)的顶部固定连接有电动机(19)，所述电动机(19)输出轴的外壁通过皮带(20)传动连接有轮盘(21)，所述轮盘(21)套装在转轴(22)一端的外壁，所述转轴(22)远离轮盘(21)的一端贯穿箱盖(17)的内腔并延伸至箱盖(17)外部，且转轴(22)远离轮盘(21)的一端位于搅拌箱(9)的内部，所述转轴(22)远离轮盘(21)一端的外壁从上到下分别固定连接有固定杆(24)以及固定座(27)，且固定杆(24)以及固定座(27)均位于搅拌箱(9)的内部，所述固定杆(24)远离转轴(22)的一端固定连接有清扫块(25)，且清扫块(25)位于搅拌箱(9)的内部，所述固定座(27)内腔的中部固定连接有螺母(28)，所述螺母(28)的内部螺纹套接有螺纹杆(29)，所述螺纹杆(29)远离螺母(28)的一端固定连接有搅拌块(30)，且搅拌块(30)位于搅拌箱(9)的内部，所述搅拌箱(9)内壁的底部通过固定块(31)固定连接有金属杆(32)，所述金属杆(32)的外壁均与缠绕有线圈(33)。
2.根据权利要求1所述的一种便于维修的环保型污水处理装置，其特征在于：所述底座(1)的底部固定连接有支撑腿(2)，所属支撑腿(2)共有两个，且两个支撑腿(2)对称分布在底座(1)底部的两侧。
3.根据权利要求1所述的一种便于维修的环保型污水处理装置，其特征在于：所述固定腿(8)的数量为两个，其两个固定腿(8)对称分布在搅拌箱(9)底部的两侧。
4.根据权利要求1所述的一种便于维修的环保型污水处理装置，其特征在于：所述电动机(19)通过支腿固定连接在箱盖(10)的顶部，所属支腿的数量为两个，且两个支腿对称分布在电动机(19)底部的两侧。
5.根据权利要求1所述的一种便于维修的环保型污水处理装置，其特征在于：所述转轴(22)与箱盖(17)的连接处设置有轴承(23)，所属轴承(23)固定连接在箱盖(17)内腔的中部。
6.根据权利要求1所述的一种便于维修的环保型污水处理装置，其特征在于：所述电动机(19)输出轴的直径等于轮盘(21)直径的三分之一，所述轮盘(21)的大小与转轴(22)的大小相适配。
7.根据权利要求1所述的一种便于维修的环保型污水处理装置，其特征在于：所述清扫块(25)的外侧固定连接有清扫片(26)，所述清扫片(26)的长度与搅拌箱(9)内壁的高度相等;所述搅拌块(30)的数量为六个，六个所述搅拌块(30)对称分布在转轴(22)的两侧;所述线圈(33)的外部设置有防护套(34)，所述防护套(34)固定连接在搅拌箱(9)内壁的底部;所述固定块(31)的数量为两个，所述两个固定块(31)的大小均一致，且两个固定块(31)对称分布在金属杆(32)底部的两侧;所述箱盖(17)与搅拌箱(9)的连接处设置有橡皮垫(18)，且橡皮垫(18)固定连接在搅拌箱(9)的顶部。
说明书
一种便于维修的环保型污水处理装置
技术领域
本发明涉及污水处理设备技术领域，具体为一种便于维修的环保型污水处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，这些污水如果不经过处理直接排入河流之中，容易导致河流被污染，影响自然环境，因此现在的污水都会经过污水处理装置进行过滤后，才将污水排出。
由于污水中大多都含有重金属，因此污水处理装置需要通过反应液与污水搅拌反应后将重金属置换出来，然后对其过滤，这样才能将污水过滤干净，使其达到可以排放的标准，然而现在的污水中也会常常含有一些硬度较高的脏物，在污水处理装置对污水与反应液的混合液体进行搅拌时，这些硬度较高的脏物容易损坏搅拌块，使污水处理装置内部的搅拌块需要经常更换，以保证搅拌的效果，目前使用的污水处理装置由于内部结构复杂，导致污水处理装置内部的搅拌块在更换的过程中非常麻烦，不便于工人们对搅拌块的更换，因此在更换搅拌块时需要浪费大量的时间，而更换的过程中污水处理装置不能进行工作，这样就会导致污水处理装置能工作的时间缩短，降低了污水处理装置的工作效率。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种便于维修的环保型污水处理装置，具备便于更换污水处理装置内部的搅拌块，减少更换搅拌块的时间提高污水处理装置的工作效率等优点，解决了更换污水处理装置内部搅拌块需要浪费大量时间，影响污水处理装置工作效率的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种便于维修的环保型污水处理装置，包括底座，所述底座的顶部从左到右分别固定连接有污水箱以及过滤箱，所述过滤箱的内部从上到下分别固定连接有过滤层以及吸附层，所述过滤箱的一侧固定连接有出水管，所述过滤箱的顶部通过固定腿固定连接有搅拌箱，所述搅拌箱一侧的底部固定连接有排水管，所述排水管远离搅拌箱的一端固定连接有排水阀，所述排水阀远离排水管的一端通过输水管固定连接在过滤箱一侧的顶部。
所述搅拌箱远离排水管的一侧从上到下固定连接有进水管以及第一排污管，所述进水管位于搅拌箱一侧的顶部，所述第一排污管位于搅拌箱一侧的底部，所述第一排污管远离搅拌箱的一端固定连接有排污阀，所述排污阀远离第一排污管的一端通过第二排污管固定连接在污水箱的顶部，所述搅拌箱的顶部固定连接有箱盖。
所述箱盖的顶部固定连接有电动机，所述电动机输出轴的外壁通过皮带传动连接有轮盘，所述轮盘套装在转轴一端的外壁，所述转轴远离轮盘的一端贯穿箱盖的内腔并延伸至箱盖外部，且转轴远离轮盘的一端位于搅拌箱的内部，所述转轴远离轮盘一端的外壁从上到下分别固定连接有固定杆以及固定座，且固定杆以及固定座均位于搅拌箱的内部，所述固定杆远离转轴的一端固定连接有清扫块，且清扫块位于搅拌箱的内部，所述固定座内腔的中部固定连接有螺母，所述螺母的内部螺纹套接有螺纹杆，所述螺纹杆远离螺母的一端固定连接有搅拌块，且搅拌块位于搅拌箱的内部，所述搅拌箱内壁的底部通过固定块固定连接有金属杆，所述金属杆的外壁均与缠绕有线圈。
优选的，所述底座的底部固定连接有支撑腿，所属支撑腿共有两个，且两个支撑腿对称分布在底座底部的两侧。
优选的，所述固定腿的数量为两个，其两个固定腿对称分布在搅拌箱底部的两侧。
优选的，所述电动机通过支腿固定连接在箱盖的顶部，所属支腿的数量为两个，且两个支腿对称分布在电动机底部的两侧。
优选的，所述转轴与箱盖的连接处设置有轴承，所属轴承固定连接在箱盖内腔的中部。
优选的，所述电动机输出轴的直径等于轮盘直径的三分之一，所述轮盘的大小与转轴的大小相适配。
优选的，所述清扫块的外侧固定连接有清扫片，所述清扫片的长度与搅拌箱内壁的高度相等。
优选的，所述搅拌块的数量为六个，六个所述搅拌块对称分布在转轴的两侧。
优选的，所述线圈的外部设置有防护套，所述防护套固定连接在搅拌箱内壁的底部。
优选的，所述固定块的数量为两个，所述两个固定块的大小均一致，且两个固定块对称分布在金属杆底部的两侧。
(三)有益效果
与现有技术相比，本发明提供了一种便于维修的环保型污水处理装置，具备以下有益效果：
1、该便于维修的环保型污水处理装置，通过箱盖、转轴、固定座、螺母以及螺纹杆之间的配合，在更换污水处理装置内部的搅拌块时，将箱盖从搅拌箱上取下来，然后逆时针拧动螺纹杆，将搅拌块取出，最后将新的搅拌块取出，顺时针拧动螺纹杆，将搅拌块固定在固定座上，这样在更换搅拌块更加的方便，可以快速的对搅拌块进行更换，从而节省更换搅拌块大量的时间，提高污水处理装置的工作时间，提高污水处理装置的工作效率。
2、该便于维修的环保型污水处理装置，通过转轴、固定座、螺母、螺纹杆以及搅拌块之间的配合，可以对搅拌箱内部污水与反应液的混合液进行搅拌，使污水与反应液可以充分的反应，这样能提高反应液的反应效率，将污水中的重金属置换出，使污水可以达到排放的标准，使污水处理装置可以达到环保的效果。
3、该便于维修的环保型污水处理装置，通过转轴、固定杆、清扫块之间的配合，在转轴带动搅拌块对搅拌箱内部污水与反应液的混合液进行搅拌时，固定杆可以带动清扫块对搅拌箱内壁进行清扫，保持搅拌箱内部的清洁，避免具有腐蚀性的脏物黏在搅拌箱的内壁，防止搅拌箱内壁的损坏，提高搅拌箱的使用寿命。
4、该便于维修的环保型污水处理装置，通过固定块、金属杆、线圈以及防护套之间配合，搅拌箱内部置换出来的重金属就会吸附防护套上，这样可以提高污水处理装置的过滤效果，且吸附在防护套上的重金属还可以取出来进行二次利用，降低生产过程中重金属的消耗，使污水处理装置达到节能的目的。
5、该便于维修的环保型污水处理装置，通过过滤箱、过滤层以及吸附层之间的配合，可以将污水中的杂质全部过滤出来，且吸附层可以将为污水中置换完全的重金属进行第二次过滤，提高了污水处理装置的过滤效果，保证排出的污水不会污染自然环境，也不会影响人们的生活。
