申请日2017.08.23
公开(公告)日2017.11.17
IPC分类号C02F9/04; C02F9/14; C02F11/12
摘要
本发明提供了一种城市污泥脱水及废水净化回收装置，属于城市污泥处理技术领域，包括箱体、上入料斗、气缸和污泥斗;所述箱体的上方设有上入料斗;所述上入料斗设置成漏斗状;所述入料斗与下入料斗通过螺纹可拆卸连接;所述上入料斗与下入料斗之间设有过滤网;所述下入料斗与箱体内部的污泥脱水室固定连接;所述污泥脱水室的左右两侧设有推板;所述推板与伸缩杆固定连接;本发明的入料口设置成漏斗状，方便污泥废水的进入;通过气缸控制伸缩杆使推板来挤压污泥，使废水脱离污泥，达到污泥废水脱离的目的;本发明通过设置滤水板使少量的污泥废水进行进一步的分离;设置入液管，加入反应液与废水发生反应，使废水净化。
权利要求书

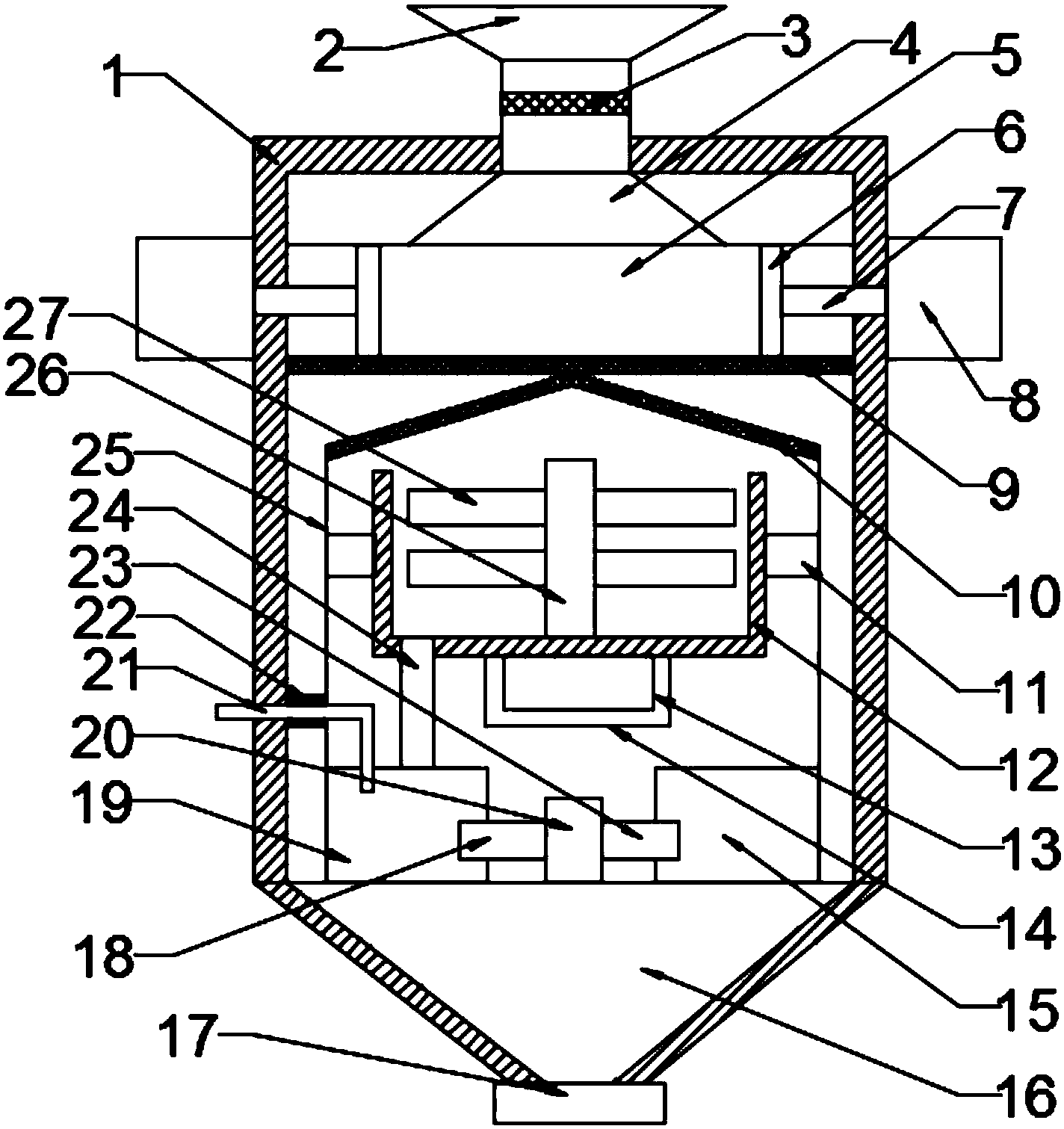

1.一种城市污泥脱水及废水净化回收装置，包括箱体、上入料斗、气缸和污泥斗;其特征是，所述箱体的上方设有上入料斗;所述上入料斗设置成漏斗状;所述入料斗与下入料斗通过螺纹可拆卸连接;所述上入料斗与下入料斗之间设有过滤网;所述下入料斗与箱体内部的污泥脱水室固定连接;所述污泥脱水室的左右两侧设有推板;所述推板与伸缩杆固定连接;所述伸缩杆与箱体外侧的气缸滑动连接;所述气缸与箱体固定连接;所述污泥脱水室的下方设置有一层反渗透生物膜;所述反渗透生物膜下方设有滤水板;所述滤水板呈150度扩张设置，滤水板的左右端口固定连接竖直挡板;所述竖直挡板的内侧固定有固定支柱;所述固定支柱与离心室固定连接;所述离心室的下方固定连接传动装置;所述传动装置的外侧设有防护罩;所述传动装置的上方固定连接传动轴;所述传动轴伸入离心室的内部，传动轴上嵌入离心叶片;所述离心叶片分为上下两层，每层两片;所述离心室的左下角开有排水管;所述排水管的下端口与反应池固定连接;所述反应池的左上方设有入液管;所述入液管穿过竖直挡板和箱体，入液管置于竖直挡板和箱体之间的管段上包裹有防腐层;所述反应池的右侧壁上固定入水管;所述入水管的右端口通入水泵中;所述水泵的右侧固定连接出水管;所述出水管与沉淀池固定连接;所述箱体的下方设置污泥斗;所述污泥斗下方通过螺纹连接有阻塞开关。
2.根据权利要求1所述的城市污泥脱水及废水净化回收装置，其特征是，所述传动装置包括驱动齿轮和主动齿轮;所述驱动齿轮和主动齿轮互相啮合。
3.根据权利要求1或2所述的城市污泥脱水及废水净化回收装置，其特征是，所述驱动齿轮上方与传动轴固定连接;所述主动齿轮与外部电机相连。
说明书
城市污泥脱水及废水净化回收装置
技术领域
本发明涉及一种城市污泥处理技术领域，具体是一种城市污泥脱水及废水净化回收装置。
背景技术
城市污水是排入城镇污水系统的污水的统称。城市污水主要包括生活污水和工业污水，一般由城市排水管网汇集并输送到污水处理厂进行处理。生活污泥是污水处理的经常性产物，从污水处理排出的污泥，每100吨中含有80吨水，大量的水为污泥的后续处理带来重重困难。污泥中含有大量微生物的菌体和有机胶体物质，导致污泥黏度大。污泥的处理一直是市政管理面临的重要问题之一。
发明内容
针对上述现有技术的不足，本发明要解决的技术问题是提供一种新型高效的城市污泥脱水及废水净化回收装置。
为解决上述技术问题，本发明提供了如下技术方案：
一种城市污泥脱水及废水净化回收装置，包括箱体、上入料斗、气缸和污泥斗;所述箱体的上方设有上入料斗;所述上入料斗设置成漏斗状;所述入料斗与下入料斗通过螺纹可拆卸连接;所述上入料斗与下入料斗之间设有过滤网;所述下入料斗与箱体内部的污泥脱水室固定连接;所述污泥脱水室的左右两侧设有推板;所述推板与伸缩杆固定连接;所述伸缩杆与箱体外侧的气缸滑动连接;所述气缸与箱体固定连接;所述污泥脱水室的下方设置有一层反渗透生物膜;所述反渗透生物膜下方设有滤水板;所述滤水板呈150度扩张设置，滤水板的左右端口固定连接竖直挡板;所述竖直挡板的内侧固定有固定支柱;所述固定支柱与离心室固定连接;所述离心室的下方固定连接传动装置;所述传动装置的外侧设有防护罩;所述传动装置的上方固定连接传动轴;所述传动轴伸入离心室的内部，传动轴上嵌入离心叶片;所述离心叶片分为上下两层，每层两片;所述离心室的左下角开有排水管;所述排水管的下端口与反应池固定连接;所述反应池的左上方设有入液管;所述入液管穿过竖直挡板和箱体，入液管置于竖直挡板和箱体之间的管段上包裹有防腐层;所述反应池的右侧壁上固定入水管;所述入水管的右端口通入水泵中;所述水泵的右侧固定连接出水管;所述出水管与沉淀池固定连接;所述箱体的下方设置污泥斗;所述污泥斗下方通过螺纹连接有阻塞开关。
作为本发明进一步的改进方案：述传动装置包括驱动齿轮和主动齿轮;所述驱动齿轮和主动齿轮互相啮合。
作为本发明进一步的改进方案：所述驱动齿轮上方与传动轴固定连接;所述主动齿轮与外部电机相连。
与现有技术相比，本发明的有益效果是：
本发明的入料口设置成漏斗状，方便污泥废水的进入;通过气缸控制伸缩杆使推板来挤压污泥，使废水脱离污泥，达到污泥废水脱离的目的;本发明通过设置滤水板使少量的污泥废水进行进一步的分离;设置入液管，加入反应液与废水发生反应，使废水净化。
