申请日2017.08.18
公开(公告)日2017.10.20
IPC分类号C02F9/14; C02F103/28
摘要
本发明公开了一种造纸废水处理设备，包括曝气池，所述曝气池一侧设有废水预处理装置，所述曝气池内壁一侧设有电机壳，所述电机壳内部设有电机，所述电机壳一侧设有转动轴，所述转动轴与电机输出轴传动连接，所述曝气池内壁一侧设有空压机，所述曝气池一侧设有污水处理池。本发明通过设有废水预处理装置，可以对造纸过程产生的废水中的纸浆纤维进行过滤回收，既提高了纸浆的利用率，又节约了废水处理的成本，通过设有空压机和转动轴，保持水中一定的溶解氧浓度，使污水中的杂质始终保持悬浮状态，通过设有净化池对污水进行PH值和颜色的调合，使污水达到可排放的标准，节约大量水资源。
权利要求书

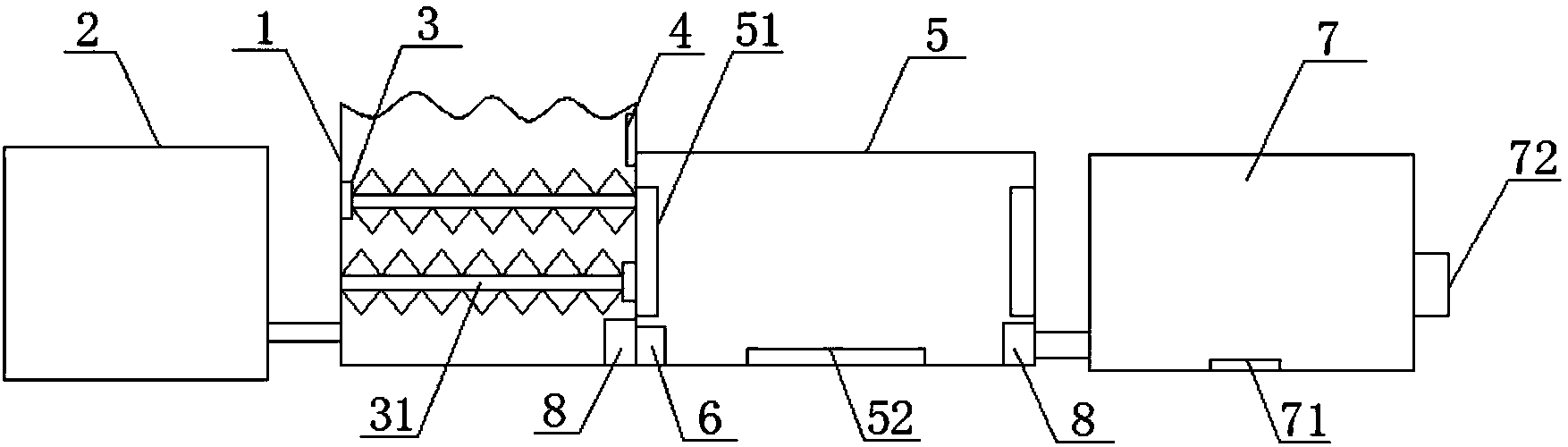

1.一种造纸废水处理设备，包括曝气池(1)，其特征在于：所述曝气池(1)一侧设有废水预处理装置(2)，所述曝气池(1)内壁一侧设有电机壳(3)，所述电机壳(3)内部设有电机，所述电机壳(3)一侧设有转动轴(31)，所述转动轴(31)与电机输出轴传动连接，所述曝气池(1)内壁一侧设有空压机(4)，所述曝气池(1)一侧设有污水处理池(5)，所述污水处理池(5)内壁两侧均设有电极(51)，所述污水处理池(5)内壁底部设有集污槽(52)，所述污水处理池(5)内壁一侧设有污水提升泵(6)，所述污水处理池(5)一侧设有净化池(7)，所述净化池(7)内壁底部设有PH值测定仪(71)，所述净化池(7)一侧设有出水口(72)。
2.根据权利要求1所述的一种造纸废水处理设备，其特征在于：所述废水预处理装置(2)包括第一预处理池(21)、进水口(22)、第一筛板(23)、格栅机(24)、第一通料管(25)、第二预处理池(26)、第二筛板(27)和第二通料管(28)，所述第一预处理池(21)设置在曝气池(1)一侧，所述第一预处理池(21)一侧设有进水口(22)，所述第一预处理池(21)内壁顶部设有第一筛板(23)，所述第一筛板(23)一侧设有格栅机(24)，所述第一预处理池(21)底部设有第一通料管(25)，所述第一预处理池(21)一侧设有第二预处理池(26)，所述第一预处理池(21)与第二预处理池(26)连通，所述第二预处理池(26)内部设有第二筛板(27)，所述第二预处理池(26)一侧设有第二通料管(28)。
3.根据权利要求2所述的一种造纸废水处理设备，其特征在于：所述第一筛板(23)和格栅机(24)的数量均为两个，所述第二筛板(27)的数量为三个，所述第二筛板(27)为倾斜设置。
4.根据权利要求1或2所述的一种造纸废水处理设备，其特征在于：所述第二预处理池(26)通过通水管与曝气池(1)连通。
5.根据权利要求1所述的一种造纸污水处理设备，其特征在于：所述曝气池(1)和污水处理池(5)内壁一侧均设有过滤装置(8)，所述过滤装置(8)包括过滤壳体(81)、第一过滤室(82)和第二过滤室(83)，所述过滤壳体(81)分别设置于曝气池(1)和污水处理池(5)内壁一侧，所述过滤壳体(81)内部设有第一过滤室(82)和第二过滤室(83)，所述第一过滤室(82)内部设有多层过滤网，所述第二过滤室(83)内部设有石莎英和无烟煤滤料。
6.根据权利要求1或5所述的一种造纸废水处理设备，其特征在于：所述过滤装置(8)设置于污水提升泵(6)一侧。
说明书
一种造纸废水处理设备
技术领域
本发明涉及污水处理领域，特别涉及一种造纸废水处理设备。
背景技术
随着纸张的产量和消费的增加，造纸工业用水量和废水排放量也随之增加，在世界范围内，造纸工业水污染治理已经成为造纸行业乃至整个社会关注的热点，也是造纸工业生存发展的关键，造纸工业是投资大、能耗高、对环境污染严重的行业之一，其污染特点是废水排放量大、化学需氧量高，废水中纤维悬浮物多，目前造纸厂废水处理以生物处理为主，但是生物处理法COD的去除率一般在60%左右，要是COD达标需要进行三级处理，使其水质达到要求，并且废水中的大量纸浆纤维，如果不对纸浆纤维进行回收，将有大量的纸浆进入废水处理系统中，严重影响废水处理系统的处理效果，同时造成纸浆的浪费，因此，发明一种造纸废水处理设备来解决上述问题很有必要。
发明内容
本发明的目的在于提供一种造纸废水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种造纸废水处理设备，包括曝气池，所述曝气池一侧设有废水预处理装置，所述曝气池内壁一侧设有电机壳，所述电机壳内部设有电机，所述电机壳一侧设有转动轴，所述转动轴与电机输出轴传动连接，所述曝气池内壁一侧设有空压机，所述曝气池一侧设有污水处理池，所述污水处理池内壁两侧均设有电极，所述污水处理池内壁底部设有集污槽，所述污水处理池内壁一侧设有污水提升泵，所述污水处理池一侧设有净化池，所述净化池内壁底部设有PH值测定仪，所述净化池一侧设有出水口。
优选的，所述废水预处理装置包括第一预处理池、进水口、第一筛板、格栅机、第一通料管、第二预处理池、第二筛板和第二通料管，所述第一预处理池设置在曝气池一侧，所述第一预处理池一侧设有进水口，所述第一预处理池内壁顶部设有第一筛板，所述第一筛板一侧设有格栅机，所述第一预处理池底部设有第一通料管，所述第一预处理池一侧设有第二预处理池，所述第一预处理池与第二预处理池连通，所述第二预处理池内部设有第二筛板，所述第二预处理池一侧设有第二通料管。
优选的，所述第一筛板和格栅机的数量均为两个，所述第二筛板的数量为三个，所述第二筛板为倾斜设置。
优选的，所述第二预处理池通过通水管与曝气池连通。
优选的，所述曝气池和污水处理池内壁一侧均设有过滤装置，所述过滤装置包括过滤壳体、第一过滤室和第二过滤室，所述过滤壳体分别设置于曝气池和污水处理池内壁一侧，所述过滤壳体内部设有第一过滤室和第二过滤室，所述第一过滤室内部设有多层过滤网，所述第二过滤室内部设有石莎英和无烟煤滤料。
优选的，所述过滤装置设置于污水提升泵一侧。
本发明的技术效果和优点：通过设有废水预处理装置，可以对造纸过程产生的废水中的纸浆纤维进行过滤回收，能够避免大量的纸浆进入废水处理系统中，既提高了纸浆的利用率，又节约了废水处理的成本，并可以改善废水的水质，使整个废水处理系统的处理效果达到最佳，通过设有空压机和转动轴，空压机增加废水与空气的接触面，在生物氧化作用不断消耗氧气的情况下保持水中一定的溶解氧浓度，转动轴工作将废水维持混合液具有一定的运动速度，使污水中的杂质始终保持悬浮状态，有利于对废水中的杂质进行过滤清除，通过设有净化池对污水进行PH值和颜色的调合，使污水达到可排放的标准，节约大量水资源。
