申请日2017.08.26
公开(公告)日2017.11.17
IPC分类号C02F9/04; C02F103/30
摘要
本发明公开了一种便于清理的印染污水处理设备，包括反应箱，反应箱的一侧固定连接有第一箱盖，第一箱盖的一侧固定连接有吸附板，第一箱盖的一侧固定连接有圆环柱，反应箱的顶部固定连接有电动机，电动机输出轴一端的外壁通过皮带传动连接在转轴的一端，转轴的一端贯穿并延伸至反应箱的内部，转轴一端的外壁固定连接有固定杆，固定杆一侧的顶部固定连接有固定块，固定块的一侧固定连接有清洗块。该便于清理的印染污水处理设备，通过吸附板、圆环柱、固定杆、固定块以及清洗块之间的配合，可以达到对反应箱内部进行清理的目的，保证反应箱内部的清洁，防止反应箱的内壁被污染物腐蚀，减小反应箱的损耗，提高反应箱的使用寿命。
权利要求书
1.一种便于清理的印染污水处理设备，包括反应箱(1)，其特征在于：所述反应箱(1)的一侧固定连接有第一箱盖(2)，所述第一箱盖(2)远离反应箱(1)一侧的顶部固定连接有第一进水管(4)，所述第一箱盖(2)远离第一进水管(4)的一侧固定连接有吸附板(5)，所述第一箱盖(2)远离第一进水管(4)的一侧固定连接有圆环柱(6)，所述圆环柱(6)固定套接在反应箱(1)的内部，所述反应箱(1)的顶部固定连接有电动机(7)，所述电动机(7)输出轴的外端固定连接有第一轮盘(8)，所述第一轮盘(8)的外侧通过皮带(9)传动连接有第二轮盘(10)，所述第二轮盘(10)固定连接在转轴(11)的一端，所述转轴(11)远离第二轮盘(10)的一端贯穿并延伸至反应箱(1)的内部，所述转轴(11)远离第二轮盘(10)一端的外壁固定连接有固定座(13)，所述固定座(13)远离的转轴(11)的一端固定连接有搅拌块(14)，且搅拌块(14)位于反应箱(1)的内部，所述转轴(11)远离第二轮盘(10)一端的外壁固定连接有固定杆(16)，所述固定杆(16)一侧的顶部固定连接有固定块(17)，所述固定块(17)远离固定杆(16)的一侧固定连接有清洗块(18)，所述清洗块(18)位于反应箱(1)的内部;
所述反应箱(1)的底部通过固定腿(19)固定连接有过滤箱(20)，所述反应箱(1)远离第一箱盖(2)一侧的底部固定连接有第一出水管(21)，所述第一出水管(21)远离反应箱(1)的一端固定连接有输水管(22)，所述输水管(22)远离第一出水管(21)的一端固定连接有阀门(23)，所述阀门(23)远离输水管(22)的一端固定连接有第二进水管(24)，所述第二进水管(24)固定连接在过滤箱(20)顶部的一侧，所述过滤箱(20)的一侧固定连接有第二箱盖(26)，所述第二箱盖(26)远离过滤箱(20)一侧的底部固定连接有第二出水管(29)，所述过滤箱(20)的内部从左到右分别固定套接有活性炭层(31)、吸附层(33)以及过滤层(35)，所述活性炭层(31)与第二箱盖(26)之间通过第一连接杆(30)固定连接，所述活性炭层(31)与吸附层(33)之间通过第二连接杆(32)固定连接，所述吸附层(33)与过滤层(35)之间通过第三连接杆(34)固定连接，所述过滤层(35)远离第三连接杆(34)的一侧通过第四连接杆(36)固定连接有固定板(37)，所述固定板(37)的外侧固定连接有清扫块(38)，所述清扫块(38)位于过滤箱(20)的内部。
2.根据权利要求1所述的一种便于清理的印染污水处理设备，其特征在于：所述第一箱盖(2)与反应箱(1)的连接处设置有第一橡皮垫(3)，所述第一橡皮垫(3)固定连接在反应箱(1)的一侧，且第一橡皮垫(3)的大小与反应箱(1)的大小相匹配。
3.根据权利要求1所述的一种便于清理的印染污水处理设备，其特征在于：所述电动机(7)通过支腿固定连接在反应箱(1)的顶部，所述支腿的数量为两个，且两个支腿对称分布在电动机(7)底部的两侧。
4.根据权利要求1所述的一种便于清理的印染污水处理设备，其特征在于：所述转轴(11)与反应箱(1)的连接处设置有轴承(12)，所述轴承(12)固定连接在反应箱(1)一侧的内腔。
5.根据权利要求1所述的一种便于清理的印染污水处理设备，其特征在于：所述搅拌块(14)的内部开设有出水孔(15)，所述出水孔(15)的数量为两个，且两个出水孔(15)的大小相同。
6.根据权利要求1所述的一种便于清理的印染污水处理设备，其特征在于：所述过滤箱(20)的底部固定连接有两个支撑腿(25)，所述支撑腿(25)的数量为两个，且两个支撑(25)对称分布在过滤箱(20)的底部。
7.根据权利要求1所述的一种便于清理的印染污水处理设备，其特征在于：所述第二箱盖(26)与过滤箱(20)的连接处设置有第二橡皮垫(27)，所述第二橡皮垫(27)固定连接在过滤箱(20)的一侧，且第二橡皮垫(27)的大小与过滤箱(20)的大小相匹配。
8.根据权利要求1所述的一种便于清理的印染污水处理设备，其特征在于：所述第二箱盖(26)远离过滤箱(20)的一侧固定连接有把手(28)，所述把手(28)位于第二箱盖(26)一侧的中部。
9.根据权利要求1所述的一种便于清理的印染污水处理设备，其特征在于：所述圆环柱(6)的大小与反应箱(1)的大小相适配，所述吸附板(5)的直径与圆环柱(6)内壁的直径相等。
说明书
一种便于清理的印染污水处理设备
技术领域
本发明涉及印染机械设备技术领域，具体为一种便于清理的印染污水处理设备。
背景技术
印染是一种加工方式，也是前处理，染色，印花，后整理以及洗水等的总称，近几年，国家把印染行业的技术改造列入纺织行业重点支持的行业之一，同时在技术开发和科技攻关方面也给予了相应政策支持，使我国印染行业在质量、品种以及效益等方面得到很大改善，整体竞争力有所提高。
国内外印染行业的发展趋势，就是高效、节能和环保，这三个方面相辅相成、缺一不可，生产力要发展，提高生产效率就是最直接的手段，而节能已到了必须采取措施的阶段，在采取节能措施，发展生产力的同时，还必须要有环保意识和污染处理手段，目前使用的印染污水处理设备大多是现在反应池内部加药，使污水与药物反应沉淀然后将杂质过滤出来，这种方式可以将污水内部的污染物完全过滤出来，但是由于印染污水处理设备的内部结构较为复杂，导致印染污水处理设备内部不便于清洗，吸附在印染污水处理设备内壁上的污染物会腐蚀印染污水处理设备内部的零件，影响印染污水处理设备的使用寿命。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种便于清理的印染污水处理设备，具备便于对印染污水处理设备内部进行保养，提高印染污水处理设备使用寿命等优点，解决了印染污水处理设备内部不便于清洗保养，导致印染污水处理设备容易损坏的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种便于清理的印染污水处理设备，包括反应箱，所述反应箱的一侧固定连接有第一箱盖，所述第一箱盖远离反应箱一侧的顶部固定连接有第一进水管，所述第一箱盖远离第一进水管的一侧固定连接有吸附板，所述第一箱盖远离第一进水管的一侧固定连接有圆环柱，所述圆环柱固定套接在反应箱的内部，所述反应箱的顶部固定连接有电动机，所述电动机输出轴的外端固定连接有第一轮盘，所述第一轮盘的外侧通过皮带传动连接有第二轮盘，所述第二轮盘固定连接在转轴的一端，所述转轴远离第二轮盘的一端贯穿并延伸至反应箱的内部，所述转轴远离第二轮盘一端的外壁固定连接有固定座，所述固定座远离的转轴的一端固定连接有搅拌块，且搅拌块位于反应箱的内部，所述转轴远离第二轮盘一端的外壁固定连接有固定杆，所述固定杆一侧的顶部固定连接有固定块，所述固定块远离固定杆的一侧固定连接有清洗块，所述清洗块位于反应箱的内部。
所述反应箱的底部通过固定腿固定连接有过滤箱，所述反应箱远离第一箱盖一侧的底部固定连接有第一出水管，所述第一出水管远离反应箱的一端固定连接有输水管，所述输水管远离第一出水管的一端固定连接有阀门，所述阀门远离输水管的一端固定连接有第二进水管，所述第二进水管固定连接在过滤箱顶部的一侧，所述过滤箱的一侧固定连接有第二箱盖，所述第二箱盖远离过滤箱一侧的底部固定连接有第二出水管，所述过滤箱的内部从左到右分别固定套接有活性炭层、吸附层以及过滤层，所述活性炭层与第二箱盖之间通过第一连接杆固定连接，所述活性炭层与吸附层之间通过第二连接杆固定连接，所述吸附层与过滤层之间通过第三连接杆固定连接，所述过滤层远离第三连接杆的一侧通过第四连接杆固定连接有固定板，所述固定板的外侧固定连接有清扫块，所述清扫块位于过滤箱的内部。
优选的，所述第一箱盖与反应箱的连接处设置有第一橡皮垫，所述第一橡皮垫固定连接在反应箱的一侧，且第一橡皮垫的大小与反应箱的大小相匹配。
优选的，所述电动机通过支腿固定连接在反应箱的顶部，所述支腿的数量为两个，且两个支腿对称分布在电动机底部的两侧。
优选的，所述转轴与反应箱的连接处设置有轴承，所述轴承固定连接在反应箱一侧的内腔。
优选的，所述搅拌块的内部开设有出水孔，所述出水孔的数量为两个，且两个出水孔的大小相同。
优选的，所述过滤箱的底部固定连接有两个支撑腿，所述支撑腿的数量为两个，且两个支撑对称分布在过滤箱的底部。
优选的，所述第二箱盖与过滤箱的连接处设置有第二橡皮垫，所述第二橡皮垫固定连接在过滤箱的一侧，且第二橡皮垫的大小与过滤箱的大小相匹配。
优选的，所述第二箱盖远离过滤箱的一侧固定连接有把手，所述把手位于第二箱盖一侧的中部。
优选的，所述圆环柱的大小与反应箱的大小相适配，所述吸附板的直径与圆环柱内壁的直径相等。
(三)有益效果
与现有技术相比，本发明提供了一种便于清理的印染污水处理设备，具备以下有益效果：

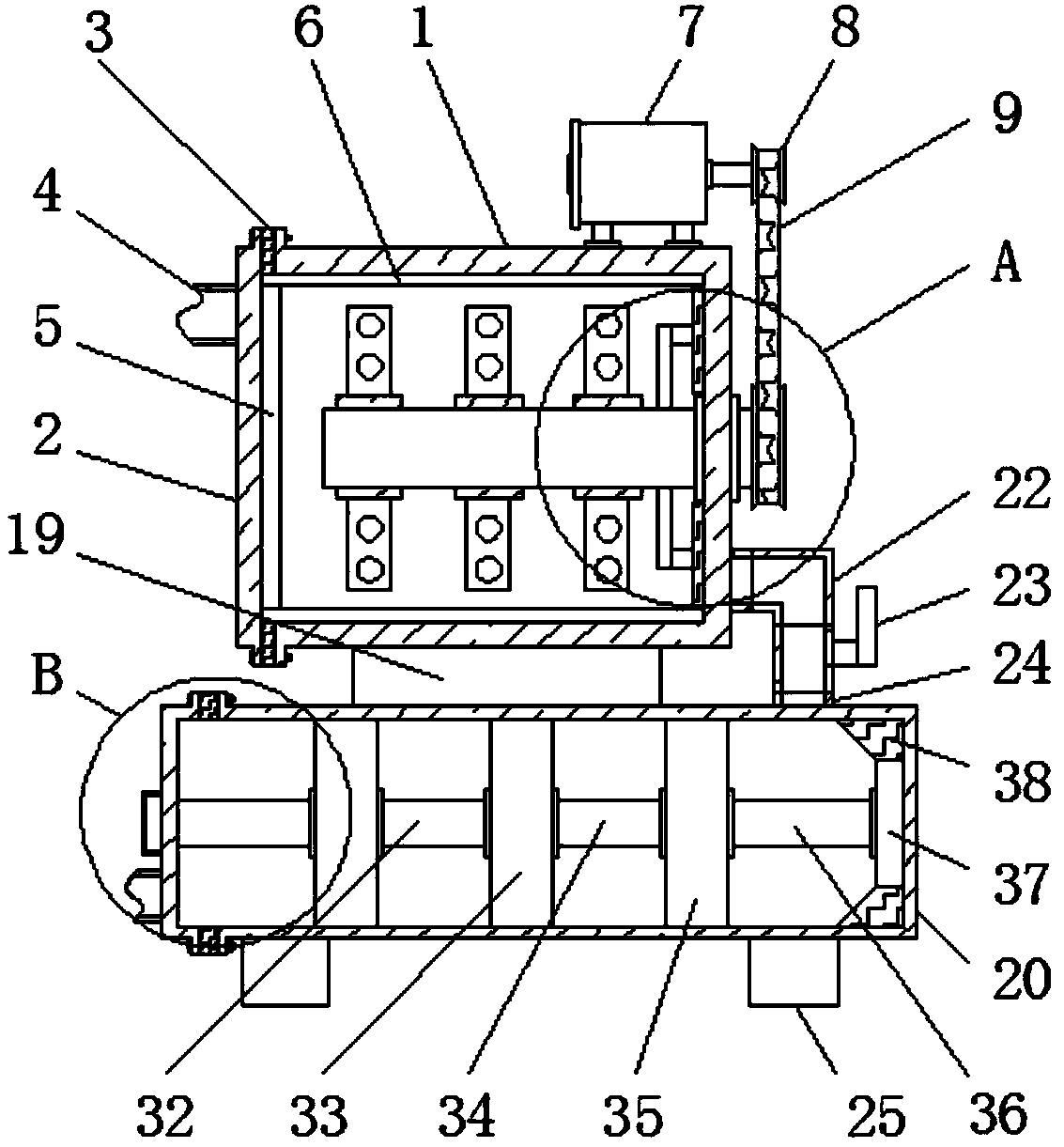

1、该便于清理的印染污水处理设备，通过吸附板、圆环柱、固定杆、固定块以及清洗块之间的配合，清洗块可以保证反应箱内壁的一侧不会沾上污染物，然后移动第一箱盖的位置，将圆环柱从反应箱内部拔出进行清洗，便可以达到对反应箱内部进行清理的目的，保证反应箱内部的清洁，防止反应箱的内壁被污染物腐蚀，减小反应箱的损耗，提高反应箱的使用寿命。
2、该便于清理的印染污水处理设备，通过固定座、搅拌块以及出水孔之间的配合，转轴带动搅拌块在反应箱内部进行转动，将反应箱内部的药物与污水均匀的搅拌开，提高反应箱内部的反应效率，将污水内部的污染物全部进行沉淀，从而使印染污水处理设备可以达到高效节能的目的。
3、该便于清理的印染污水处理设备，通过过滤箱、活性炭层、吸附层以及过滤层之间的配合，对沉淀过后的污水进行三层过滤，提高印染污水处理设备的过滤效果，保证印染污水处理设备可以将污水中的污染物完全的过滤处理，保证印染污水处理设备处理过的污水流入河流之中不会影响自然环境。
4、该便于清理的印染污水处理设备，通过第一连接杆、第二连接杆以及第三连接杆之间的配合，方便将活性炭层、吸附层以及过滤层从过滤箱内部取出进行清洗，使活性炭层、吸附层以及过滤层始终保持干净，提高活性炭层、吸附层以及过滤层的过滤效果，保证过滤后的污水不会污染自然环境。
5、该便于清理的印染污水处理设备，通过第四连接杆、固定板以及清扫块之间的配合，向外拉动过滤层时，可以带动清扫块向外移动，向外移动时清扫块可以将过滤箱内部的污泥等带出过滤箱，保证过滤箱内部的清洁，避免过滤箱内部堵住，提高过滤箱的过滤速度以及过滤效果。
