申请日2017.08.23
公开(公告)日2017.11.10
IPC分类号C02F9/04; B01F7/16; B01F7/24
摘要

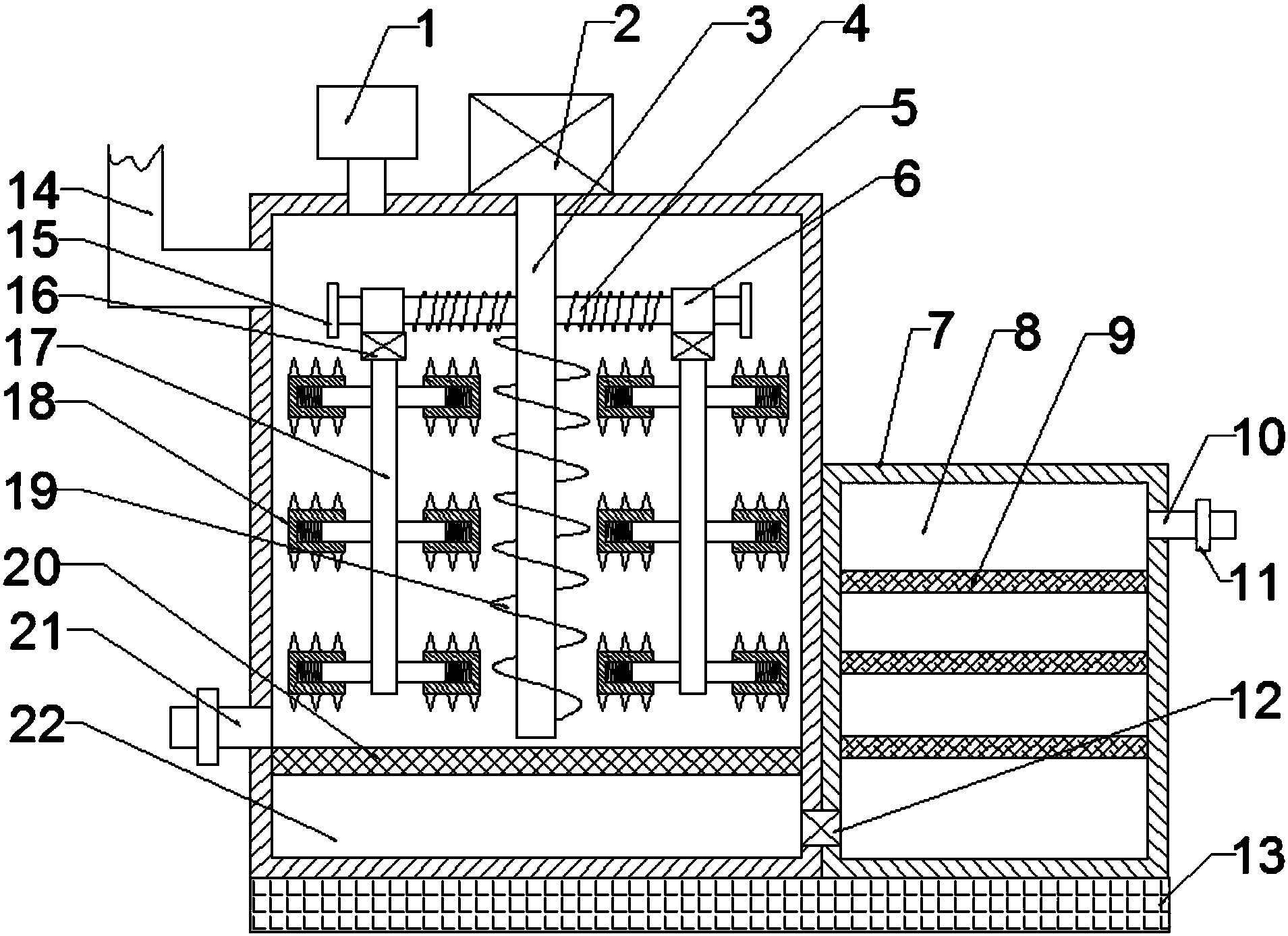

本发明公开了一种生活污水净化处理装置，属于污水处理设备领域，包括药剂添加口、第一转轴、支撑杆、罐体、滑移套筒、吸附罐、吸附腔、排水管、进水管、第二变频电机、排污管和储水槽;所述罐体和吸附罐固定设置在底座上端;所述罐体左上方设置有进水管;所述药剂添加口设置在罐体顶端左侧;所述第一转轴竖直设置在罐体内部，第一转轴和位于罐体上方的第一变频电机相连接，第一转轴上设置有螺旋叶片;所述第二变频电机下侧固定连接有第二转轴，第二转轴上设置有若干搅拌装置;本发明利用滑移套筒和套筒使得搅拌范围发生改变，有效提高了生活污水与药剂的混合效果，螺旋叶片对混合液进行提升搅拌，进一步提高了生活污水处理效果。
权利要求书
1.一种生活污水净化处理装置，包括药剂添加口、第一转轴、支撑杆、罐体、滑移套筒、吸附罐、吸附腔、排水管、进水管、第二变频电机、排污管和储水槽;其特征在于，所述罐体和吸附罐固定设置在底座上端;所述罐体左上方设置有进水管;所述药剂添加口设置在罐体顶端左侧;所述第一转轴竖直设置在罐体内部，第一转轴和位于罐体上方的第一变频电机相连接，第一转轴上设置有螺旋叶片;所述第二变频电机下侧固定连接有第二转轴，第二转轴上设置有若干搅拌装置;所述罐体内腔底部设置有储水槽，储水槽顶部设置有过滤板;所述排污管设置在罐体左下方，排污管位于过滤板上侧，且排污管上设置有排污阀门;所述吸附罐设置在罐体右侧，吸附罐和储水槽通过单向阀连通;所述吸附罐内部设置有吸附腔;所述排水管设置在吸附罐右上方，排水管上设置有排水阀门;所述搅拌装置包括安装杆、套筒、第二弹簧和搅拌叶片;所述安装杆的一端和第二转轴固定连接，安装杆的外部套设有套筒，套筒远离第二转轴的一端封闭;所述套筒的封闭端和安装杆远离第二转轴的一端固定设置有第二弹簧，套筒的外侧壁上均匀设置有若干搅拌叶片;所述第一弹簧套设在支撑杆上，第一弹簧的一端和第一转轴固定连接，第一弹簧的另一端固定连接有滑移套筒。
2.根据权利要求1所述的生活污水净化处理装置，其特征在于，所述支撑杆对称设置在第一转轴的上部，支撑杆一端和第一转轴固定连接，支撑杆远离第一转轴的一端设置有止动挡块。
3.根据权利要求1所述的生活污水净化处理装置，其特征在于，所述滑移套筒套设在支撑杆上，第二变频电机固定设置在滑移套筒下侧。
4.根据权利要求1所述的生活污水净化处理装置，其特征在于，所述吸附腔中设置有活性炭吸附板，活性炭吸附板设置有三块。
说明书
一种生活污水净化处理装置
技术领域
本发明涉及一种污水处理设备领域，具体是一种生活污水净化处理装置。
背景技术
我国是水资源短缺的国家，水资源的循环再利用是一项非常有发展前景的事业，水资源的循环再利用即是将污水及工业污水进行净化处理，使之达到再利用的目的，可节省大量的水资源。随着我国经济的高速发展，我国污水排放量逐年上升，其中包括生活污水、工业污水等，如果随意排放，将造成地下水体的污染;在污水处理的过程中，需要加入药剂以使得污水发生絮凝沉淀，而目前污水与药剂的混合效果较差，难以发挥药剂的作用，造成污水的处理效果较差，且造成了药剂的浪费;因此，我们需要一种生活污水净化处理装置。
发明内容
针对上述现有技术的不足，本发明要解决的技术问题是提供一种使用方便且污水净化效果好的生活污水净化处理装置。
为实现上述目的，本发明提供如下技术方案：
一种生活污水净化处理装置，包括药剂添加口、第一转轴、支撑杆、罐体、滑移套筒、吸附罐、吸附腔、排水管、进水管、第二变频电机、排污管和储水槽;所述罐体和吸附罐固定设置在底座上端;所述罐体左上方设置有进水管;所述药剂添加口设置在罐体顶端左侧;所述第一转轴竖直设置在罐体内部，第一转轴和位于罐体上方的第一变频电机相连接，第一转轴上设置有螺旋叶片;所述第二变频电机下侧固定连接有第二转轴，第二转轴上设置有若干搅拌装置;所述罐体内腔底部设置有储水槽，储水槽顶部设置有过滤板;所述排污管设置在罐体左下方，排污管位于过滤板上侧，且排污管上设置有排污阀门;所述吸附罐设置在罐体右侧，吸附罐和储水槽通过单向阀连通;所述吸附罐内部设置有吸附腔;所述排水管设置在吸附罐右上方，排水管上设置有排水阀门;所述搅拌装置包括安装杆、套筒、第二弹簧和搅拌叶片;所述安装杆的一端和第二转轴固定连接，安装杆的外部套设有套筒，套筒远离第二转轴的一端封闭;所述套筒的封闭端和安装杆远离第二转轴的一端固定设置有第二弹簧，套筒的外侧壁上均匀设置有若干搅拌叶片;所述第一弹簧套设在支撑杆上，第一弹簧的一端和第一转轴固定连接，第一弹簧的另一端固定连接有滑移套筒。
作为本发明进一步的方案：所述支撑杆对称设置在第一转轴的上部，支撑杆一端和第一转轴固定连接，支撑杆远离第一转轴的一端设置有止动挡块。
作为本发明进一步的方案：所述滑移套筒套设在支撑杆上，第二变频电机固定设置在滑移套筒下侧。
作为本发明再进一步的方案：所述吸附腔中设置有活性炭吸附板，活性炭吸附板设置有三块。
与现有技术相比，本发明的有益效果是：
本发明利用滑移套筒和套筒使得搅拌范围发生改变，有效提高了生活污水与药剂的混合效果，螺旋叶片对混合液进行提升搅拌，进一步提高了生活污水处理效果，最后通过活性炭吸附板的吸附，使得生活污水得到充分处理。
