申请日2017.09.05
公开(公告)日2017.11.24
IPC分类号C02F11/12; B01D33/01; B01D33/80
摘要

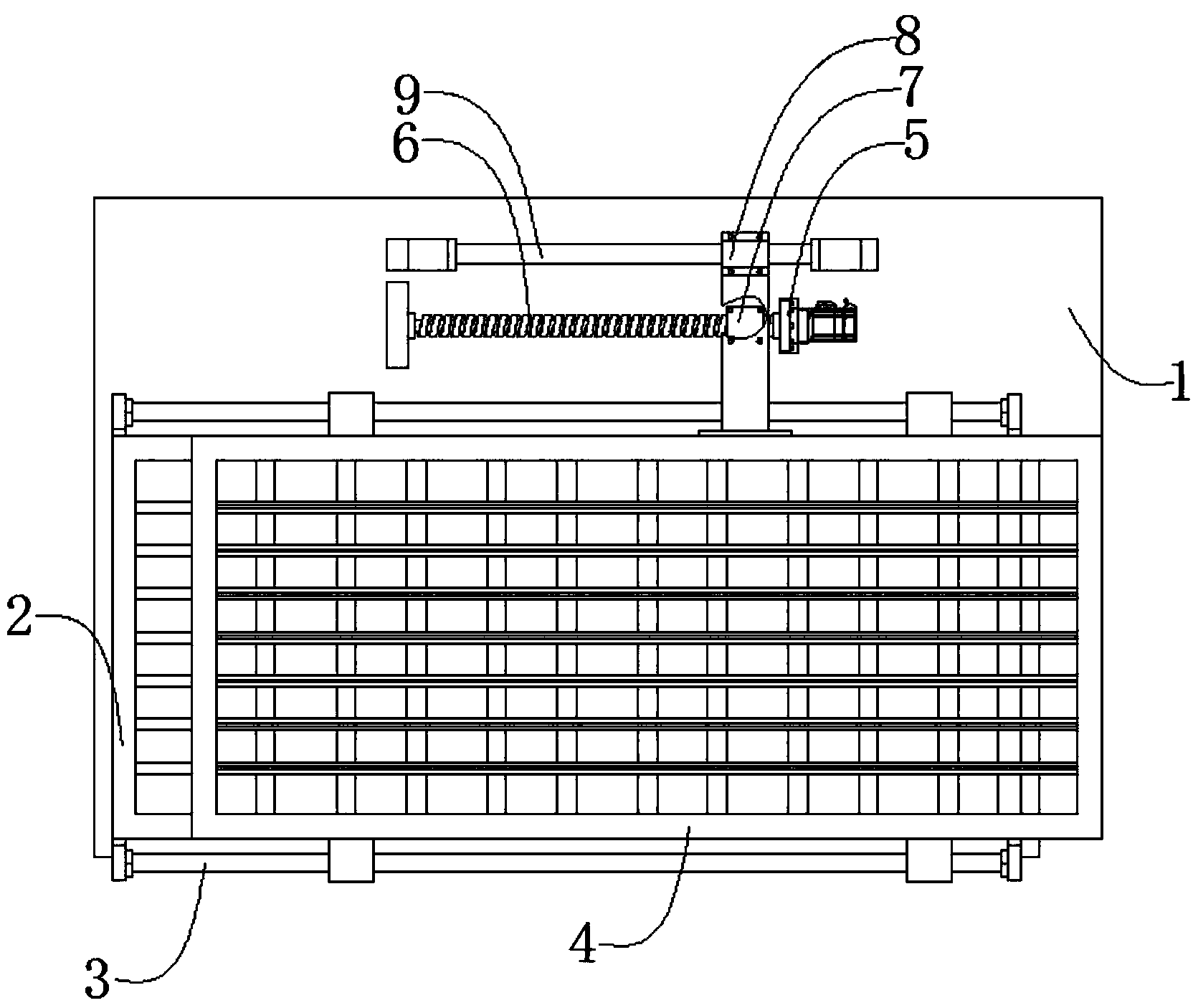

本发明公开了一种间隙可调式污泥格栅，包括支撑板、下格栅、第一导杆、上格栅、伺服电机、丝杠、进给螺母、连接座、第二导杆、限位板、钢球，伺服电机工作带动与进给螺母固连的连接座运动，进而带动上格栅沿第一导杆运动，从而调节上格栅余下格栅之间的相对位置，即第一纵条和第二纵条间距，当污泥落在上格栅上时，设置在第二纵条上的纵刀片和设置在第二横条上的横刀片将污泥切碎后经下格栅落下，钢球在上格栅和限位板之间自由转动，对上格栅进行辅助支撑，保持运动平稳性。该装置结构简单，能自动调整上格栅和下格栅之间的相对位置，从而筛分不同尺寸的污泥，有效防止大块污泥进入干化系统，同时，能对污泥进行分割，使污泥满足工艺要求。
摘要附图
权利要求书
1.一种间隙可调式污泥格栅，其特征在于包括支撑板、下格栅、第一导杆、上格栅、伺服电机、丝杠、进给螺母、连接座、第二导杆、限位板、钢球，所述的下格栅位于支撑板上端，所述的下格栅与支撑板螺纹相连，所述的下格栅两侧各设有一件第一导杆，所述的第一导杆与下格栅螺纹相连，所述的上格栅位于下格栅上端且位于导杆贯穿，所述的上格栅与导杆间隙相连，所述的伺服电机位于支撑板上端，所述的伺服电机与支撑板螺纹相连，所述的丝杠位于伺服电机一侧且位于支撑板上端，所述的丝杠与伺服电机紧配相连且与支撑板转动相连，所述的丝杠贯穿进给螺母，所述的进给螺母与丝杠螺纹相连，所述的连接座位于进给螺母外侧且位于上格栅外侧，所述的连接座与进给螺母螺纹相连且与上格栅螺纹相连，所述的第二导杆位于支撑板上端且贯穿连接座，所述的第二导杆与支撑板螺纹相连且与连接座间隙相连，所述的限位板位于上格栅下端，所述的限位板与上格栅螺纹相连，所述的滚珠位于上格栅和限位板之间且位于下格栅上端。
2.如权利要求1所述的间隙可调式污泥格栅，其特征在于所述的下格栅还包括第一框体、沿所述第一框体均布数量不少于2件的第一纵条、沿所述第一框体均布数量不少于2件的第一横条，所述的第一框体位于支撑板上端，所述的第一框体与支撑板螺纹相连，所述的第一纵条位于第一框体内侧，所述的第一纵条与第一框体焊接相连，所述的第一横条位于第一框体内侧且贯穿第一纵条，所述的第一横条与第一框体焊接相连且与第一纵条焊接相连。
3.如权利要求1所述的间隙可调式污泥格栅，其特征在于所述的上格栅还包括第二框体、沿所述框体均布数量不少于2件的第二纵条、沿所述第二框体均布数量不少于2件的第二横条，所述的第二纵条位于第二框体内侧，所述的第二纵条与第二框体焊接相连，所述的第二横条位于第二框体内侧且贯穿第二纵条，所述的第二横条与第二框体焊接相连且与第二纵条焊接相连。
4.如权利要求3所述的间隙可调式污泥格栅，其特征在于所述的第二纵条还设有纵刀片，所述的纵刀片位于第二纵条上端，所述的纵刀片与第二纵条紧配相连。
5.如权利要求3所述的间隙可调式污泥格栅，其特征在于所述的第二横条还设有横刀片，所述的横刀片位于第二横条上端，所述的横刀片与第二横条紧配相连。
6.如权利要求1或3所述的间隙可调式污泥格栅，其特征在于所述的第二框体还设有导套，所述的导套位于第二框体外侧且被第一导杆贯穿，所述的导套与第二框体螺纹相连且与第一导杆间隙相连。
说明书
一种间隙可调式污泥格栅
技术领域
本发明涉及一种机械装置，尤其涉及一种间隙可调式污泥格栅。
背景技术
在现有的城市污水处理厂污泥处理技术中，大多采用压滤或自然干燥，含水率非常高，处理过的污泥只能临时固化，作为填埋处理，只能是临时处理的方案，无法满足越来越严的环保要求。因此，出现了污泥干化技术，即通过加热干化使得污泥含水量低于10%，进而进行循环利用，污泥干化工艺主要包括污泥收集、连续供料、干化、脱水和综合利用，在连续供料时，由于污泥中可能会含有结块的大块污泥，往往随污泥一起流入干化系统中进行干化处理，由于大块污泥往往不能完全彻底干化脱水，影响最终脱水率。鉴于以上缺陷，实有必要设计一种间隙可调式污泥格栅。
发明内容
本发明所要解决的技术问题在于：提供一种间隙可调式污泥格栅，来解决大块污泥随污泥进入干化系统不能彻底干化脱水的问题。
为解决上述技术问题，本发明的技术方案是：一种间隙可调式污泥格栅，包括支撑板、下格栅、第一导杆、上格栅、伺服电机、丝杠、进给螺母、连接座、第二导杆、限位板、钢球，所述的下格栅位于支撑板上端，所述的下格栅与支撑板螺纹相连，所述的下格栅两侧各设有一件第一导杆，所述的第一导杆与下格栅螺纹相连，所述的上格栅位于下格栅上端且位于导杆贯穿，所述的上格栅与导杆间隙相连，所述的伺服电机位于支撑板上端，所述的伺服电机与支撑板螺纹相连，所述的丝杠位于伺服电机一侧且位于支撑板上端，所述的丝杠与伺服电机紧配相连且与支撑板转动相连，所述的丝杠贯穿进给螺母，所述的进给螺母与丝杠螺纹相连，所述的连接座位于进给螺母外侧且位于上格栅外侧，所述的连接座与进给螺母螺纹相连且与上格栅螺纹相连，所述的第二导杆位于支撑板上端且贯穿连接座，所述的第二导杆与支撑板螺纹相连且与连接座间隙相连，所述的限位板位于上格栅下端，所述的限位板与上格栅螺纹相连，所述的滚珠位于上格栅和限位板之间且位于下格栅上端。
本发明进一步的改进如下：
进一步的，所述的下格栅还包括第一框体、沿所述第一框体均布数量不少于2件的第一纵条、沿所述第一框体均布数量不少于2件的第一横条，所述的第一框体位于支撑板上端，所述的第一框体与支撑板螺纹相连，所述的第一纵条位于第一框体内侧，所述的第一纵条与第一框体焊接相连，所述的第一横条位于第一框体内侧且贯穿第一纵条，所述的第一横条与第一框体焊接相连且与第一纵条焊接相连。
进一步的，所述的上格栅还包括第二框体、沿所述框体均布数量不少于2件的第二纵条、沿所述第二框体均布数量不少于2件的第二横条，所述的第二纵条位于第二框体内侧，所述的第二纵条与第二框体焊接相连，所述的第二横条位于第二框体内侧且贯穿第二纵条，所述的第二横条与第二框体焊接相连且与第二纵条焊接相连。
进一步的，所述的第二纵条还设有纵刀片，所述的纵刀片位于第二纵条上端，所述的纵刀片与第二纵条紧配相连。
进一步的，所述的第二横条还设有横刀片，所述的横刀片位于第二横条上端，所述的横刀片与第二横条紧配相连。
进一步的，所述的第二框体还设有导套，所述的导套位于第二框体外侧且被第一导杆贯穿，所述的导套与第二框体螺纹相连且与第一导杆间隙相连。
与现有技术相比，该间隙可调式污泥格栅，工作时，伺服电机通过丝杠带动进给螺母运动，从而带动与进给螺母固连的连接座运动，进而带动上格栅沿第一导杆运动，从而调节上格栅余下格栅之间的相对位置，即第一纵条和第二纵条间距，当污泥落在上格栅上时，设置在第二纵条上的纵刀片和设置在第二横条上的横刀片将污泥切碎后经下格栅落下，钢球在上格栅和限位板之间自由转动，对上格栅进行辅助支撑，保持运动平稳性。该装置结构简单，能自动调整上格栅和下格栅之间的相对位置，从而筛分不同尺寸的污泥，有效防止大块污泥进入干化系统，同时，能对污泥进行分割，使污泥满足工艺要求。
