公布日：2023.08.01
申请日：2023.07.03
分类号：C02F11/00(2006.01)I;C02F11/13(2019.01)I
摘要
本发明公开了一种污泥无害化处理的固化设备，包括支撑架和处理箱，所述处理箱设置在支撑架内部并与支撑架内壁固定连接，所述支撑架顶部一侧固定连接有驱动电机，还包括进料口，该进料口设置在处理箱顶部并与处理箱内部连通，所述进料口用于将物料送入处理箱内部；处理装置，该处理装置设置在处理箱内部，所述处理装置一端贯穿处理箱并与与驱动电机的驱动轴固定连接，所述处理装置远离驱动电机的一端与处理箱内壁转动连接，所述处理装置用于对处理箱内部的污泥进行固化处理，本发明涉及污泥固化处理技术领域。该一种污泥无害化处理的固化设备，通过直接对处理装置进行加热，从而避免能量在多级转化过程中产生的大量浪费。
权利要求书

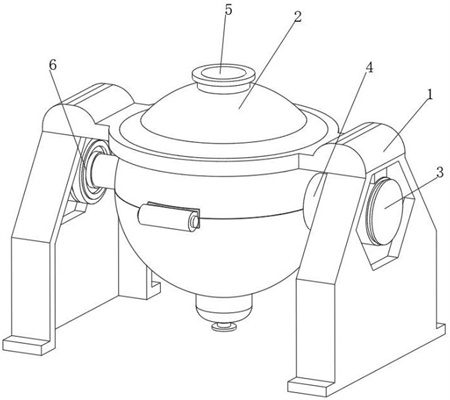

1.一种污泥无害化处理的固化设备，包括支撑架（1）和处理箱（2），所述处理箱（2）设置在支撑架（1）内部并与支撑架（1）内壁固定连接，所述支撑架（1）顶部一侧固定连接有驱动电机（3），其特征在于：还包括进料口（5），该进料口（5）设置在处理箱（2）顶部并与处理箱（2）内部连通，所述进料口（5）用于将物料送入处理箱（2）内部；处理装置（4），该处理装置（4）设置在处理箱（2）内部，所述处理装置（4）一端贯穿处理箱（2）并与与驱动电机（3）的驱动轴固定连接，所述处理装置（4）远离驱动电机（3）的一端与处理箱（2）内壁转动连接，所述处理装置（4）用于对处理箱（2）内部的污泥进行固化处理；加热装置（6），该加热装置（6）设置在支撑架（1）上远离驱动电机（3）的一侧，所述加热装置（6）与支撑架（1）固定连接，所述处理装置（4）一端延伸至加热装置（6）内部，所述加热装置（6）用于对处理装置（4）进行加热；所述进料口（5）包括料管（51），所述料管（51）内部设置有储料箱（52），所述储料箱（52）侧面通过连接杆与料管（51）内壁固定连接，所述储料箱（52）顶部固定连接有伸缩杆（53），所述伸缩杆（53）顶部固定连接有球形推板（54），所述球形推板（54）底部中心位置固定连接有挤压推杆（55），所述挤压推杆（55）底部贯穿储料箱（52）并延伸至储料箱（52）内部，所述挤压推杆（55）位于储料箱（52）内部的一端固定连接有堵头（56），所述储料箱（52）顶部与球形推板（54）之间设置有弧形弹簧（57）；所述料管（51）底部与处理箱（2）顶部连通，所述堵头（56）底部贯穿储料箱（52）底部并延伸至储料箱（52）外部，所述储料箱（52）内部填充有固化剂。
2.根据权利要求1所述的一种污泥无害化处理的固化设备，其特征在于：所述处理箱（2）包括上箱体（21）和下箱体（22），所述上箱体（21）和下箱体（22）之间通过铰链转动连接，所述上箱体（21）和下箱体（22）远离铰链的一侧通过固定卡扣固定连接，所述下箱体（22）底部中心位置连通有伸缩套筒（23），所述伸缩套筒（23）远离下箱体（22）的一侧贯穿并螺纹连接有螺纹推杆（24），所述螺纹推杆（24）位于下箱体（22）内部的一端固定连接有伸缩推杆（25），所述伸缩推杆（25）远离螺纹推杆（24）的一端固定连接有弧形堵头（26）。
3.根据权利要求2所述的一种污泥无害化处理的固化设备，其特征在于：所述上箱体（21）侧面有支撑架（1）固定连接，所述弧形堵头（26）设置在伸缩套筒（23）内部远离螺纹推杆（24）的一端，所述弧形堵头（26）与伸缩套筒（23）内壁滑动连接。
4.根据权利要求2所述的一种污泥无害化处理的固化设备，其特征在于：所述上箱体（21）和下箱体（22）均设置为半球形，所述进料口（5）开设在上箱体（21）顶部。
5.根据权利要求1所述的一种污泥无害化处理的固化设备，其特征在于：所述处理装置（4）包括转动轴（41），所述转动轴（41）上套设并固定连接有导热圈（42），所述导热圈（42）侧面固定连接有搅拌片（43），所述搅拌片（43）侧面固定连接有导热片（44），所述转动轴（41）一端固定连接有控制装置（45），所述转动轴（41）侧面固定连接有弧形推块（46）。
6.根据权利要求5所述的一种污泥无害化处理的固化设备，其特征在于：所述转动轴（41）远离控制装置（45）的一端贯穿处理箱（2）并延伸至加热装置（6）内部，所述控制装置（45）贯穿处理箱（2）并与处理箱（2）固定连接，所述驱动电机（3）的驱动轴与控制装置（45）固定连接，并通过控制装置（45）带动转动轴（41）转动。
7.根据权利要求5所述的一种污泥无害化处理的固化设备，其特征在于：所述转动轴（41）和搅拌片（43）均选用导热金属制成，所述导热片（44）垂直搅拌片（43）设置。
8.根据权利要求5所述的一种污泥无害化处理的固化设备，其特征在于：所述控制装置（45）包括控制盘（451），所述控制盘（451）内壁转动连接有转动块（452），所述控制盘（451）内壁位于转动块（452）一侧的部分滑动连接有驱动板（453），所述转动块（452）靠近驱动板（453）的一侧开设有限位槽（454），所述限位槽（454）内壁滚动连接有滚珠（455），所述驱动板（453）靠近转动块（452）的一侧开设有与滚珠（455）相适配的凹槽，所述驱动板（453）远离转动块（452）的一侧固定连接有弹性伸缩杆（456），所述控制盘（451）内壁位于驱动板（453）一侧的部分固定连接有挤压开关（457），所述控制盘（451）贯穿处理箱（2）并与处理箱（2）固定连接，所述转动轴（41）贯穿控制盘（451）并与转动块（452）固定连接，所述弹性伸缩杆（456）远离驱动板（453）的一端贯穿控制盘（451）并与驱动电机（3）的驱动轴固定连接，所述挤压开关（457）与驱动电机（3）电性连接。
发明内容
为实现以上目的，本发明通过以下技术方案予以实现：一种污泥无害化处理的固化设备，包括支撑架和处理箱，所述处理箱设置在支撑架内部并与支撑架内壁固定连接，所述支撑架顶部一侧固定连接有驱动电机，还包括
进料口，该进料口设置在处理箱顶部并与处理箱内部连通，所述进料口用于将物料送入处理箱内部；
处理装置，该处理装置设置在处理箱内部，所述处理装置一端贯穿处理箱并与与驱动电机的驱动轴固定连接，所述处理装置远离驱动电机的一端与处理箱内壁转动连接，所述处理装置用于对处理箱内部的污泥进行固化处理；
加热装置，该加热装置设置在支撑架上远离驱动电机的一侧，所述加热装置与支撑架固定连接，所述处理装置一端延伸至加热装置内部，所述加热装置用于对处理装置进行加热，通过直接对处理装置进行加热，从而避免能量在多级转化过程中产生的大量浪费，节能效果较好。
优选的，所述处理箱包括上箱体和下箱体，所述上箱体和下箱体之间通过铰链转动连接，所述上箱体和下箱体远离铰链的一侧通过固定卡扣固定连接，所述下箱体底部中心位置连通有伸缩套筒，所述伸缩套筒远离下箱体的一侧贯穿并螺纹连接有螺纹推杆，所述螺纹推杆位于下箱体内部的一端固定连接有伸缩推杆，所述伸缩推杆远离螺纹推杆的一端固定连接有弧形堵头，当下箱体转动至竖直位置时，内部物料即可在重力作用下从下箱体内部脱落，当物料与下箱体之间粘附较紧密时，还可通过伸缩推杆带动弧形堵头伸长，将物料从下箱体内部顶出，排料操作比较方便，当使用环境不方便使用伸缩推杆时，可通过转动螺纹推杆，通过螺纹推杆推动伸缩推杆以及弧形堵头移动并将物料顶出，适应性较好。
优选的，所述上箱体侧面有支撑架固定连接，所述弧形堵头设置在伸缩套筒内部远离螺纹推杆的一端，所述弧形堵头与伸缩套筒内壁滑动连接。
优选的，所述上箱体和下箱体均设置为半球形，所述进料口开设在上箱体顶部。
优选的，所述处理装置包括转动轴，所述转动轴上套设并固定连接有导热圈，所述导热圈侧面固定连接有搅拌片，所述搅拌片侧面固定连接有导热片，所述转动轴一端固定连接有控制装置，所述转动轴侧面固定连接有弧形推块，可通过搅拌片以及导热片对处理箱内部的物料进行加热，通过多组搅拌片以及导热片的设置使得处理箱内部的物料受热更加均匀，固化处理效较好。
优选的，所述转动轴远离控制装置的一端贯穿处理箱并延伸至加热装置内部，所述控制装置贯穿处理箱并与处理箱固定连接，所述驱动电机的驱动轴与控制装置固定连接，并通过控制装置带动转动轴转动。
优选的，所述转动轴和搅拌片均选用导热金属制成，所述导热片垂直搅拌片设置。
优选的，所述控制装置包括控制盘，所述控制盘内壁转动连接有转动块，所述控制盘内壁位于转动块一侧的部分滑动连接有驱动板，所述转动块靠近驱动板的一侧开设有限位槽，所述限位槽内壁滚动连接有滚珠，所述驱动板靠近转动块的一侧开设有与滚珠相适配的凹槽，所述驱动板远离转动块的一侧固定连接有弹性伸缩杆，所述控制盘内壁位于驱动板一侧的部分固定连接有挤压开关，方便在物料固化到一定程度时自动关闭驱动电机，避免驱动电机受到过大的负载导致产生损坏，保护性较好，并且无需人工手动控制，使用方便。
优选的，所述控制盘贯穿处理箱并与处理箱固定连接，所述转动轴贯穿控制盘并与转动块固定连接。
优选的，所述弹性伸缩杆远离驱动板的一端贯穿控制盘并与驱动电机的驱动轴固定连接，所述挤压开关与驱动电机电性连接。
优选的，所述进料口包括料管，所述料管内部设置有储料箱，所述储料箱侧面通过连接杆与料管内壁固定连接，所述储料箱顶部固定连接有伸缩杆，所述伸缩杆顶部固定连接有球形推板，所述球形推板底部中心位置固定连接有挤压推杆，所述挤压推杆底部贯穿储料箱并延伸至储料箱内部，所述挤压推杆位于储料箱内部的一端固定连接有堵头，所述储料箱顶部与球形推板之间设置有弧形弹簧，方便自动向处理箱内部添加固化剂，并且可在进料的同时进行固化剂的添加，使得物料在进料的过程中就能够与固化剂混在一起，使得固化剂能够均匀分布在处理箱内部的物料内部，使用效果较好。
优选的，所述料管底部与处理箱顶部连通，所述堵头底部贯穿储料箱底部并延伸至储料箱外部，所述储料箱内部填充有固化剂。
本发明提供了一种污泥无害化处理的固化设备。具备以下有益效果：
1、该一种污泥无害化处理的固化设备，使用时将污泥通过进料口排入处理箱内部，然后通过加热装置对处理装置进行加热，加热过后的处理装置对处理箱内部的污泥进行固化操作即可，通过直接对处理装置进行加热，从而避免能量在多级转化过程中产生的大量浪费，节能效果较好。
2、该一种污泥无害化处理的固化设备，设置有处理箱，当需要排料时，通过固定卡扣将上箱体和下箱体分开，下箱体绕铰链转动，使得内部固化之后的污泥随下箱体一起转动，当下箱体转动至竖直位置时，内部物料即可在重力作用下从下箱体内部脱落，当物料与下箱体之间粘附较紧密时，还可通过伸缩推杆带动弧形堵头伸长，将物料从下箱体内部顶出，排料操作比较方便，当使用环境不方便使用伸缩推杆时，可通过转动螺纹推杆，通过螺纹推杆推动伸缩推杆以及弧形堵头移动并将物料顶出，适应性较好。
3、该一种污泥无害化处理的固化设备，设置有处理装置，当物料排入处理箱内部时，驱动电机通过控制装置带动转动轴转动，转动轴带动导热圈转动，导热圈带动搅拌片和导热片转动，即可通过搅拌片以及导热片对处理箱内部的物料进行加热，通过多组搅拌片以及导热片的设置使得处理箱内部的物料受热更加均匀，固化处理效较好。
4、该一种污泥无害化处理的固化设备，设置有控制装置，随着处理箱内部污泥中的水分逐渐蒸发，搅拌片以及导热片转动时受到的阻力逐渐增大，搅拌片受到的阻力通过转动轴传递至转动块上，导致转动块更难被转动，即滚珠受到更大的挤压力，从而使得滚珠对驱动板上凹槽的挤压力增大，当阻力达到一定程度时，即处理箱内部的物料固化到合格程度时，滚珠从驱动板上的凹槽内部脱出，并将驱动板朝向弹性伸缩杆的方向挤压，使得驱动板挤压到挤压开关，此时挤压开关控制驱动电机关闭，方便在物料固化到一定程度时自动关闭驱动电机，避免驱动电机受到过大的负载导致产生损坏，保护性较好，并且无需人工手动控制，使用方便。
5、该一种污泥无害化处理的固化设备，进料时向料管内部通入物料，物料堆积在球形推板上，并从球形推板与料管内壁之间的空间排出至处理箱内部，同时堆积在球形推板上的物料将球形推板向下挤压，球形推板通过挤压推杆带动堵头向下移动，从而使堵头从储料箱底部脱出，储料箱内部的固化剂即可从储料箱底部排出，方便自动向处理箱内部添加固化剂，并且可在进料的同时进行固化剂的添加，使得物料在进料的过程中就能够与固化剂混在一起，使得固化剂能够均匀分布在处理箱内部的物料内部，使用效果较好。
（发明人：胡哲维;李斌;胡建军;陈勇杰;刘曼）
